Насос останавливается по достижении давления Остановки или когда расход воды будет меньше 2-3 л/мин. (зеленый СИД горит
стабильно).
Внимание! Никогда не превышать макс. давление остановки, предусмотренное для данного насоса (см.
паспортную табличку)! В противном случае система может включить сигнализацию работы всухую!
Настройка групп с 2 насосами
Внимание!
Давление Пуска всегда задается Главным насосом.
Давление Остановки всегда задается Резервным насосом для всей Группы.
Давление Пуска регулируется Переключателем (см. параграф 5.2 – ссылка 1) на передней консоли управления на крышке
Active System ГЛАВНОГО насоса.
Давление Остановки регулируется Переключателем (см. параграф 5.2 – ссылка 1) на передней консоли управления на
крышке Active System РЕЗЕРВНОГО насоса в процентном соотношении (от 10% до 55%) от значения Давления Пуска,
заданного для Главного насоса.
Главный насос запускается, когда давление в системе будет ≤ заданного Давления Пуска.
Резервный насос запускается, когда давление в системе будет равно значению Давления Пуска минус половина значения
DP (Разница давления между давлением остановки и давлением пуска группы).
Например, если давление Пуска равно 4 бар, давление Остановки равно 6 бар и значение DP – 2 бар, Резервный насос
запустится, когда давление достигнет значения 3 бар:
(Д. Оста. 6 бар – Д. Пуска 4 бар) = DP 2 бар
(DP 2 бар: 2) = DP ½ 1 бар
Давление Пуска Резервного насоса =
(Д. Пуска 4 бар - DP ½ 1 бар) = 3 бар
Давление Пуска Главного насоса = 4 бар
Давление Остановки Главного и Резервного насосов = 6 бар
(+ 50% значения давления Пуска)
DP 1/2 = 1 бар
Давление Пуска Резервного насоса = 3 бар
10. ПРЕДОХРАНЕНИЯ И СИГНАЛИЗАЦИИ
Предохранения и сигнализации показываются на передней консоли на крышке каждого насоса посредством включения
соответствующих индикаторов и на расстоянии посредством дополнительного реле в режимах Датчик давления/расхода и
Герметизация.

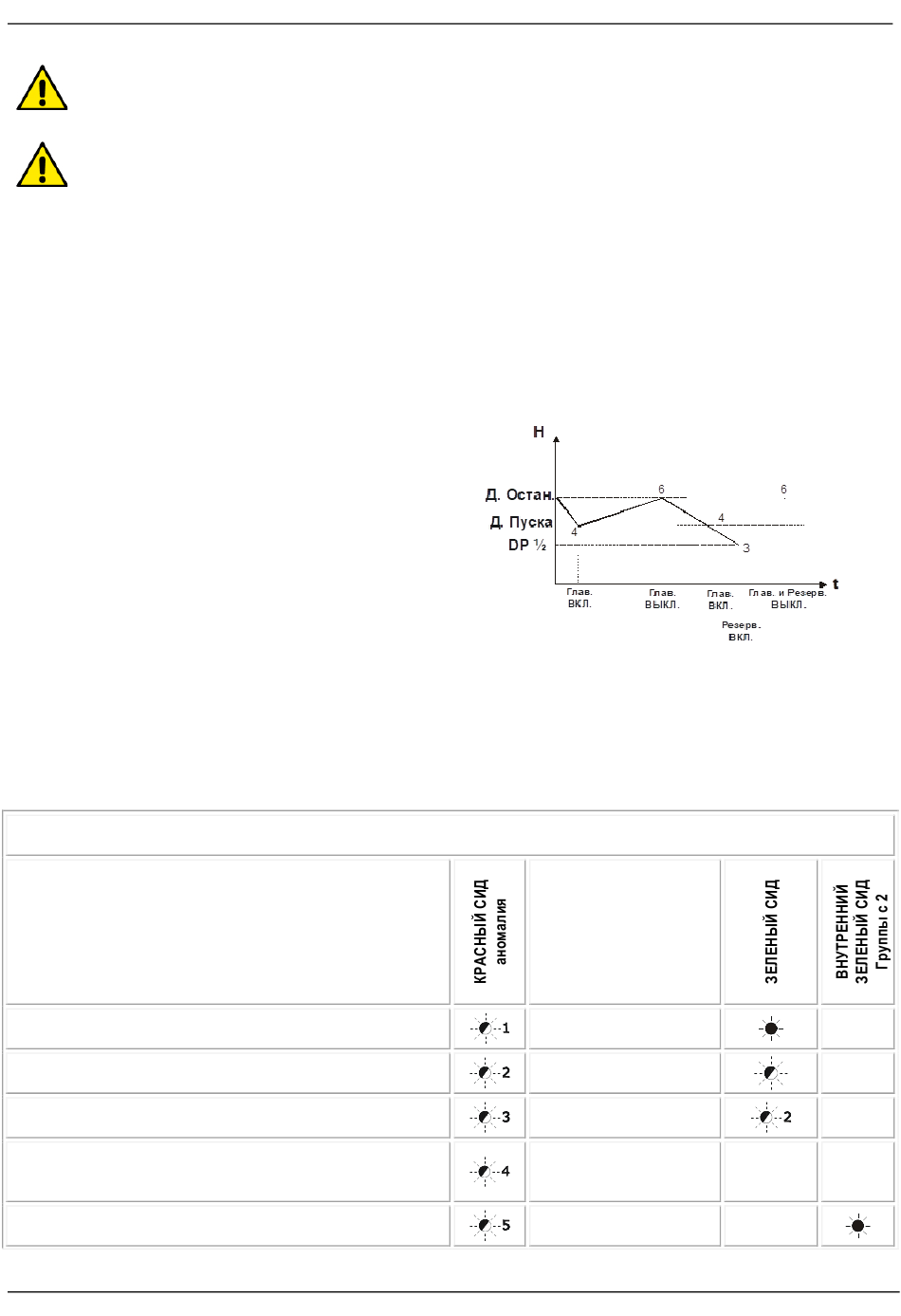

Общая таблица сигнализаций
ПЕРЕДНЯЯ КОНСОЛЬ УПРАВЛЕНИЯ
Сигнализация
Сигнализация сверхдавления
Сигнализация внешнего ввода
(возможность дистанционной сигнализации – НР RWS)
Сигнализация работы всухую
(возможность дистанционной сигнализации – НР RWS)
Сигнализация против циркуляции
Сигнализация некогерентности микровыключателей
РУССКИЙ
Сообщение
Плата запитана
без расхода
Плата запитана
с расходом
Функция против
размерзания
Функция
отдельного Active
System
Сообщение Главного
насоса
78
выкл.
