Pysäytyspainetta säädetään säätimellä (ks. kappale 5.2 – viite 1), joka sijaitsee edessä olevalla ohjauspaneelilla, joka on asetettu
SLAVE-pumpun Active Systemin kannelle (10% - 55% välillä) suhteessa Master-pumppuun asetettuun käynnistyspainearvoon
nähden.
Master-pumppu käynnistyy kun laitteiston paine on ≤ asetettuun käynnistyspaineeseen nähden.
Slave-pumppu käynnistyy kun laitteiston paine vastaa käynnistyspaineen arvoa vähennettynä puolet DP:n (Paine-ero
pysäytyspaineen ja yksikön käynnistyspaineen välillä) arvosta.
Jos esimerkiksi käynnistyspaine vastaa 4 baaria, pysäytyspaine on 6 baaria ja DP-arvo on 2 baaria, Slave-pumppu käynnistyy kun
painearvo saavuttaa 3 baaria:
(Pysäytyspaine 6 baaria – Käynnistyspaine 4 baaria)= DP 2 baaria
(DP 2 baaria : 2) = DP ½ 1baari
Slave-pumpun käynnistyspaine =
(Käynnistyspaine 4 baaria – DP ½ 1 baari) = 3 baaria
Master-pumpun käynnistyspaine = 4 baaria
Master- ja Slave-pumpun pysäytyspaine = 6 baaria
(+ 50% käynnistyspaineen arvoon nähden)
DP 1/2 = 1 baaria
Slave-pumpun käynnistyspaine = 3 baaria
Pressione di Start pompa Slave = 3 bar
10. SUOJAUKSET JA HÄLYTYKSET
Suojaukset ja hälytykset näytetään edessä olevalla ohjaus- ja säätöpaneelilla, joka on asetettu jokaisen yksittäisen pumpun kannelle
vastaavien led-valojen syttymisellä ja etäkäytössä apureleellä vain paine- ja virtaustoiminnossa sekä paineistustoiminnossa.

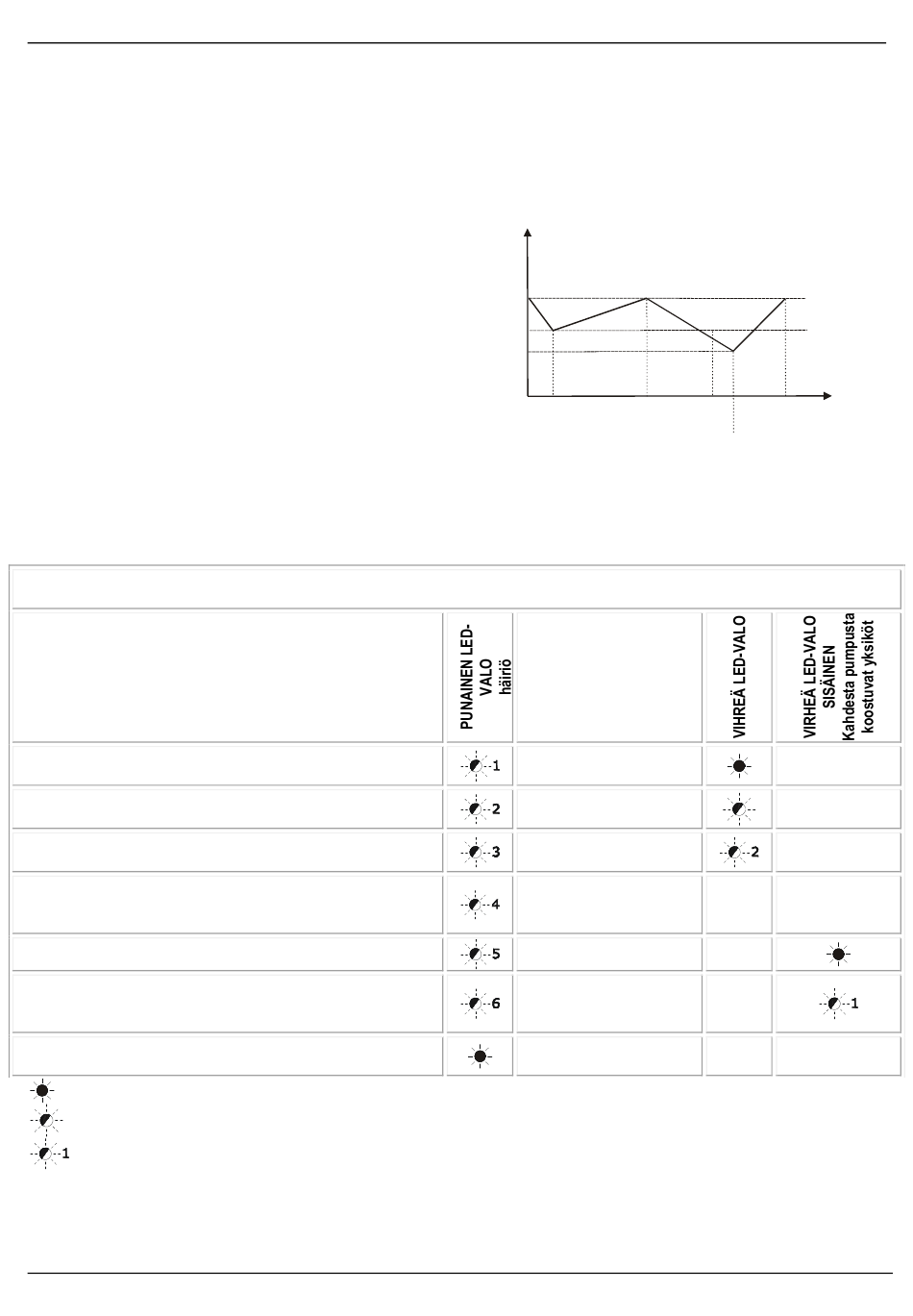

Hälytysten ja merkinantojen yleinen taulukko
EDESSÄ OLEVA SÄÄTÖ- JA VALVONTAPANEELI
Hälytyksen nimi
Ylipaineen hälytys
Hälytys Ulkoinen sisäänmeno
(mahdollisuus merkinantoon etäkäytössä - EI RWS)
Hälytys kuivakäynti
(mahdollisuus merkinantoon etäkäytössä - EI RWS)
Anticycling-hälytys
Hälytys Dip-kytkimen epäyhdenmukaisuus
Hälytys kommunikointi puuttuu kahdesta pumpusta koostuvista
yksiköistä
(mahdollisuus merkinantoon etäkäytössä - EI RWS)
Hälytys kuivakäynti yli 15 tuntia yksittäiselle pumpulle
Hälytys kuivakäynti yli 4 tuntia kahden pumpun yksiköille
Led-valo palaa kiinteästi
Led-valo palaa ja vilkkuu
Osoittaa vilkkumisen määrään, jonka palava led-valo suorittaa
10.1 YLIPAINEEN hälytys
Ylipaineen hälytys kytkeytyy päälle pumpun/pumppujen pysähtymisellä ja punaisen led-valon syttymisellä etupaneeliin kun laitteiston paine
ylittää 10 baarin maksimipaineen.
Kyseinen hälytys nollaantuu kun laitteiston paine laskee alle 5 baarin ja kun 40 sekunnin maksimiaika on kulunut umpeen.
SUOMI
H
P.Stop
P.Start
4
DP ½
Master
ON
Merkinannon nimi
Piirilevy syötetty
ilman virtausta
Piirilevy syötetty
virtauksella
Jäänestotoiminto
Toiminto
Yksittäinen Active
System
Master-kommunikointi
Slave-kommunikointi
143
6 6
4
3
Master e Slave
Master
Master
OFF
ON
OFF
Slave
ON
sammutettu
