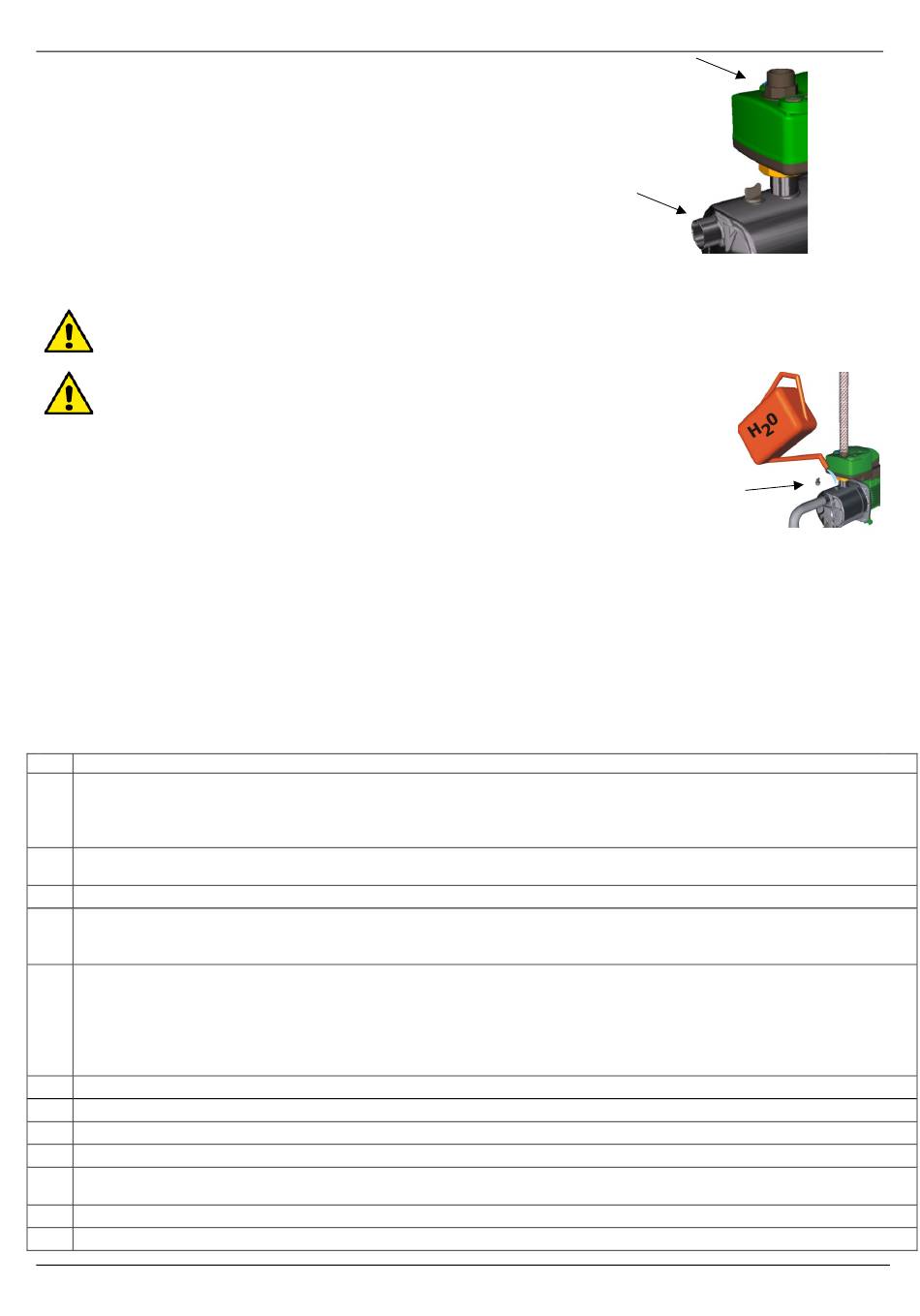

A bomba é fornecida com as uniões:
−
1" GAS para as versões 50 Hz.
1" NPT para as versões 60 Hz (por encomenda também GAS).
Se for utilizada uma união também na aspiração, deve ser do tipo não deformável.
4.2 Ligações eléctricas
Certificar-se de que a tensão de rede corresponde à nominal do motor.
A tensão correcta e a frequência de funcionamento estão indicadas na placa de características da bomba..
Nunca realizar nenhuma ligação na régua de bornes se a alimentação eléctrica não tiver sido desactivada de pelo menos 5 minutos
4.3 Arranque
NÃO PÔR EM FUNCIONAMENTO A BOMBA SEM A TER ENCHIDO COMPLETAMENTEDE LÍQUIDO.
Antes do arranque, verificar se a bomba está regularmente ferrada, enchendo-a completamente, com
água limpa, pelo orifício próprio, depois de retirado o bujão de enchimento, que se encontra no corpo da
bomba. O bujão de enchimento deverá a seguir ser apertado de novo correctamente.
Ligar o cabo de alimentação à rede eléctrica.
4.4 Arranque da bomba após um longo período de inactividade
Com uma chave de fendas, através do orifício central que se encontra na cobertura da ventoinha, é possível desbloquear o rotor se a bomba
ficara parada durante muito tempo.
Se a bomba foi esvaziada, deve ser enchida com líquido antes do arranque.
5. PAINÉIS DE CONTROLO E REGULAÇÃO ACTIVE SYSTEM
5.1 Painel frontal de controlo e regulação (Fig.1)
ACTIVE é gerido por meio de um painel frontal de controlo, que se encontra na tampa, que oferece:
- a possibilidade de verificar o estado de funcionamento da bomba por meio dos indicadores luminosos:
Verde ON - Vermelho ALARM,
- a possibilidade de ajustar a pressão de Start,
com a função de pressurização a possibilidade de ajustar também a pressão de Stop no caso de Grupos de 2 bombas.
-
5.2 Painel interno de regulação (Fig.2)
Ref. Função
Trimmer de regulação da pressão de Start.
Para a função de Pressurização, no caso de Grupos de 2 bombas:
1
- Trimmer de regulação da pressão de Start na bomba Master.
- Trimmer de regulação da pressão de Stop na bomba Slave.
Dip-Switch de selecção das funções.
2
No caso de Grupos de 2 bombas os Dip-Switch devem ser regulados nas mesmas funções.
3 Led verde interno de sinalização de comunicação entre a bomba Master e a bomba Slave no caso de Grupos de 2 bombas
Led verde = ACESO FIXO com bomba alimentada sem fluxo de água.
4 Led verde = ACESO INTERMITENTE com bomba alimentada com fluxo de água.
Led vermelho = ALARME
Conectores Faston na entrada externa para ligação de um pressostato de pressão mínima ou de um interruptor de bóia de nível mínimo.
Atenção!! No caso de Grupos de 2 bombas, ligar em paralelo as 2 entradas externas respeitando a dimensão dos conectores
Faston! Características eléctricas:
5
Tensão da corrente: 5V – inferior a 1mA
Para a função de Pressurização e de Pressostato/fluxostato: NF
Para a Função RWS (recolha de água da chuva): NA
6 Tomada RJ (6 pólos) de comunicação série 232 entre a bomba Master e a bomba Slave no caso de Grupos de 2 bombas.
7 Ligação eléctrica para relé auxiliar. (relé alarme remoto para Active System ou relé de alimentação válvula de 3 vias para RWS).
8 Suporte de fixação mecânica para relé auxiliar.
9
Grampo de 3 vias para contacto relé opcional.
Relé opcional para a função RWS (recolha de água da chuva):
10
Comum NA – NF.
11 Conexão alimentação eléctrica à placa.
12 Conexão alimentação eléctrica ao motor da bomba.
