V případě sady 2 čerpadel, po vypnutí síťového napájení, připojte propojovací kabel do RJ konektoru příslušných svorek.
POZOR!! Kabel má přesně definované vstupy primárního a sekundárního čerpadla na identifikačním štítku.
5.3 DIP-přepínač k výběru funkce (Obr.3)
Číslo Stav ON
1 Aktivní funkce zvyšování tlaku
2 Aktivní RWS funkce (sběr dešťové vody)
Nastavení spouštěcího tlaku:
3 - s funkcí přepínače tlaku a průtoku: od 3,5 do 4 bar
- s funkcí zvyšování tlaku: od 3,5 do 8 bar
4
Nezbytný provoz: 1 minuta
Externí vstup s nesamostatným resetem
5 Neaktivní omezení častých startů
6 Aktivní externí vstup
Zpožděná reakce vnějšího vstupu:
7
5 sekund
8 - -
6. FUNKCE PŘEPÍNAČE TLAKU A PRŮTOKU, FUNKCE ZVYŠOVÁNÍ TLAKU, FUNKCE RWS (PRO DEŠŤOVOU VODU)
6.1 Nastavení DIP-přepínače
Funkce přepínače tlaku a průtoku: spínač DIP 1 OFF
Funkce zvyšování tlaku: DIP 1 ON
RWS function: Dip Switch 2 ON
Pro funkci RWS, vložte volitelné relé pro 3-cestný ventil do elektronických svorek.
6.2 Provoz jednoho čerpadla, Provoz dvou čerpadel zároveň
POUZE PRO SADU 2 ČERPADEL
Před spuštěním čerpadla připojte propojovací napájecí kabel na RJ konektor pro sériové zapojení 2 čerpadel. Pamatujte, že kabel
má primární vstup (primární čerpadlo) a sekundární vstup (sekundární čerpadlo), které jsou přesně definované na příslušném
identifikačním štítku.
POZOR!! Pokud spouštíte čerpadlo poprvé, tak na připojení kabelu na RJ konektor, závisí nastavení primárního a
sekundárního čerpadla. Při dalších startech bude fungovat už automatické otáčení mezi primárním a sekundárním
čerpadlem!
Připojte napájecí kabel ke zdroji el. energie

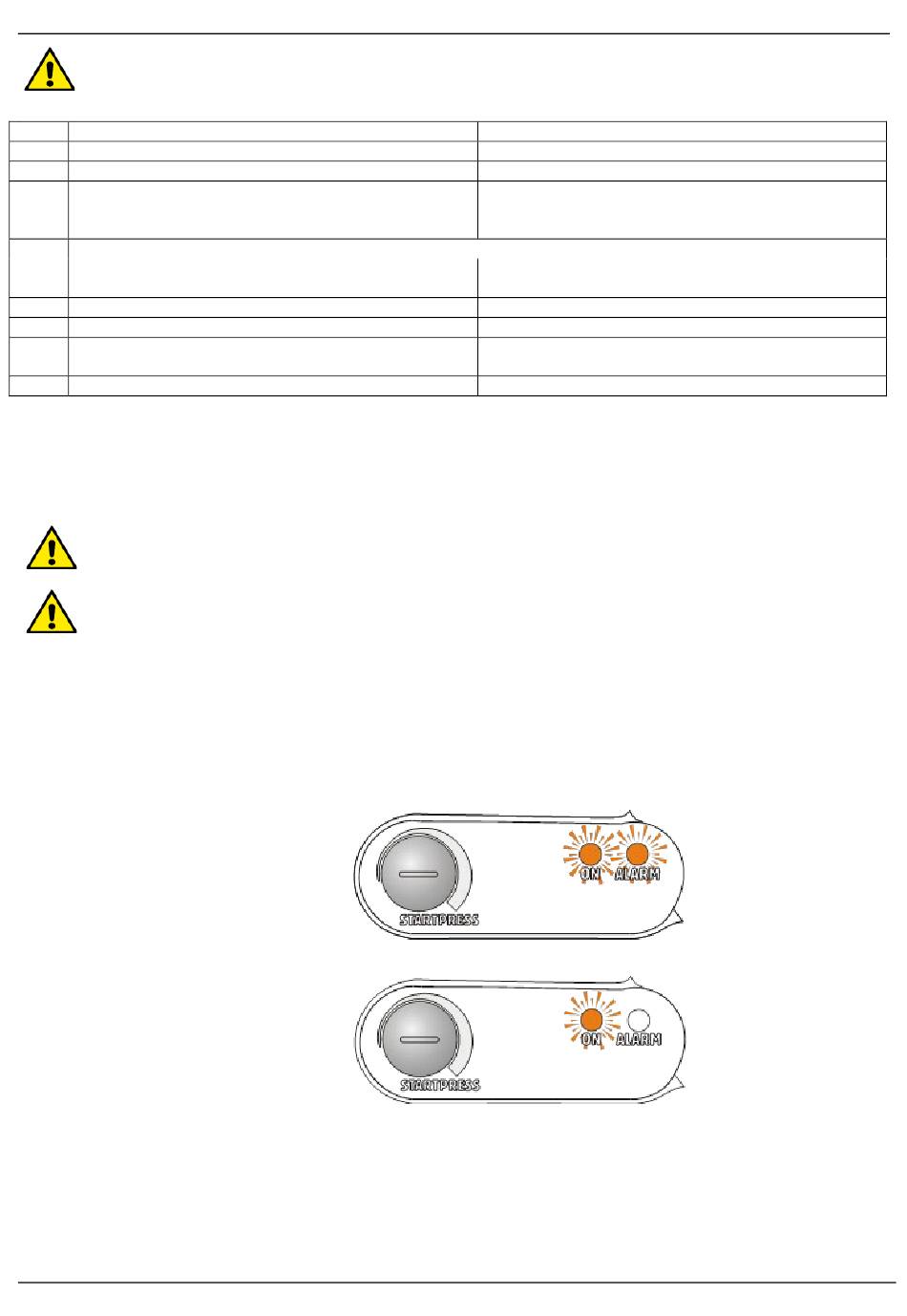

- Když je kabel připojen, na ovládacím panelu se po dobu 3 sekund rozsvítí červená a zelená kontrolka. Vnější alarm bude
také aktivován po dobu 3 sekund, pokud je instalován.
- Čerpadlo se spustí automaticky, po dobu provozu svítí zelená kontrolka
7. FUNKCE TLAKOVÉHO A PRŮTOKOVÉHO SPÍNAČE, FUNKCE RWS (PRO DEŠŤOVOU VODU)
Spuštění a zastavení tlakové regulace
7.1 Nastavení DIP-přepínače
Funkce tlakového a průtokového spínače: DIP přepínač 1 OFF / Funkce RWS: DIP přepínač 2 ON
7.2 Nastavení DIP-přepínače pro výběr hodnot ve funkci tlak a průtok
Provoz jednoho čerpadla, Provoz dvou čerpadel zároveň
Spouštěcí tlak od 1,5 do 3 bar: DIP přepínač 3 OFF / Spouštěcí tlak od 3 do 4,5 bar: DIP přepínač 3 ON
ČESKY
STAV OFF
Aktivní funkce přepínače tlaku a průtoku
Neaktivní RWS funkce (sběr dešťové vody)
Nastavení spouštěcího tlaku:
- s funkcí přepínače tlaku a průtoku: od 1,5 do 3 bar
- s funkcí zvyšování tlaku: od 1,5 do 6 bar
Pouze pro funkci přepínače tlaku a průtoku
Nezbytný provoz: od 3 do 8 sekund
Externí vstup se samostatným resetem
Aktivní omezení častých startů
Neaktivní externí vstup
Zpožděná reakce vnějšího vstupu:
1 sekunda
- -
