De stopdruk daarentegen wordt altijd geregeld door de SLAVE-pomp voor de hele groep..
De startdruk kan worden ingesteld met de regeltrimmer (zie paragraaf 5.2 – ref.1) op het frontale controlepaneel dat op het deksel
van het Active System van de MASTER-pomp zit.
De stopdruk wordt daarentegen ingesteld met de regeltrimmer (zie paragraaf 5.2 – ref.1) op het frontale controlepaneel dat op het
deksel van het Active System van de SLAVE-pomp zit, als een percentage (tussen 10% en 55%) van de startdrukwaarde die is
ingesteld op de Master-pomp.
De Master-pomp zal starten wanneer de druk in de installatie ≤ dan de ingestelde startdruk.
De Slave-pomp zal starten wanneer de druk van de installatie de startdrukwaarde is min de helft van de DP-waarde (drukverschil
tussen de stopdruk en de startdruk van de groep).
Als de startdruk bijvoorbeeld 4 bar is, de stopdruk 6 bar en de DP-waarde 2 bar, zal de Slave-pomp starten wanneer de druk een
waarde van 3 bar bereikt:
(Stopdr. 6bar – Startdr. 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Startdruk Slave-pomp =
(Startdr. 4bar – DP ½ 1bar) = 3 bar
Startdruk Master-pomp = 4 bar
Stopdruk Master- en Slave-pomp = 6 bar
(+ 50% van de startdrukwaarde)
DP 1/2 = 1 bar
Startdruk Slave-pomp = 3 bar

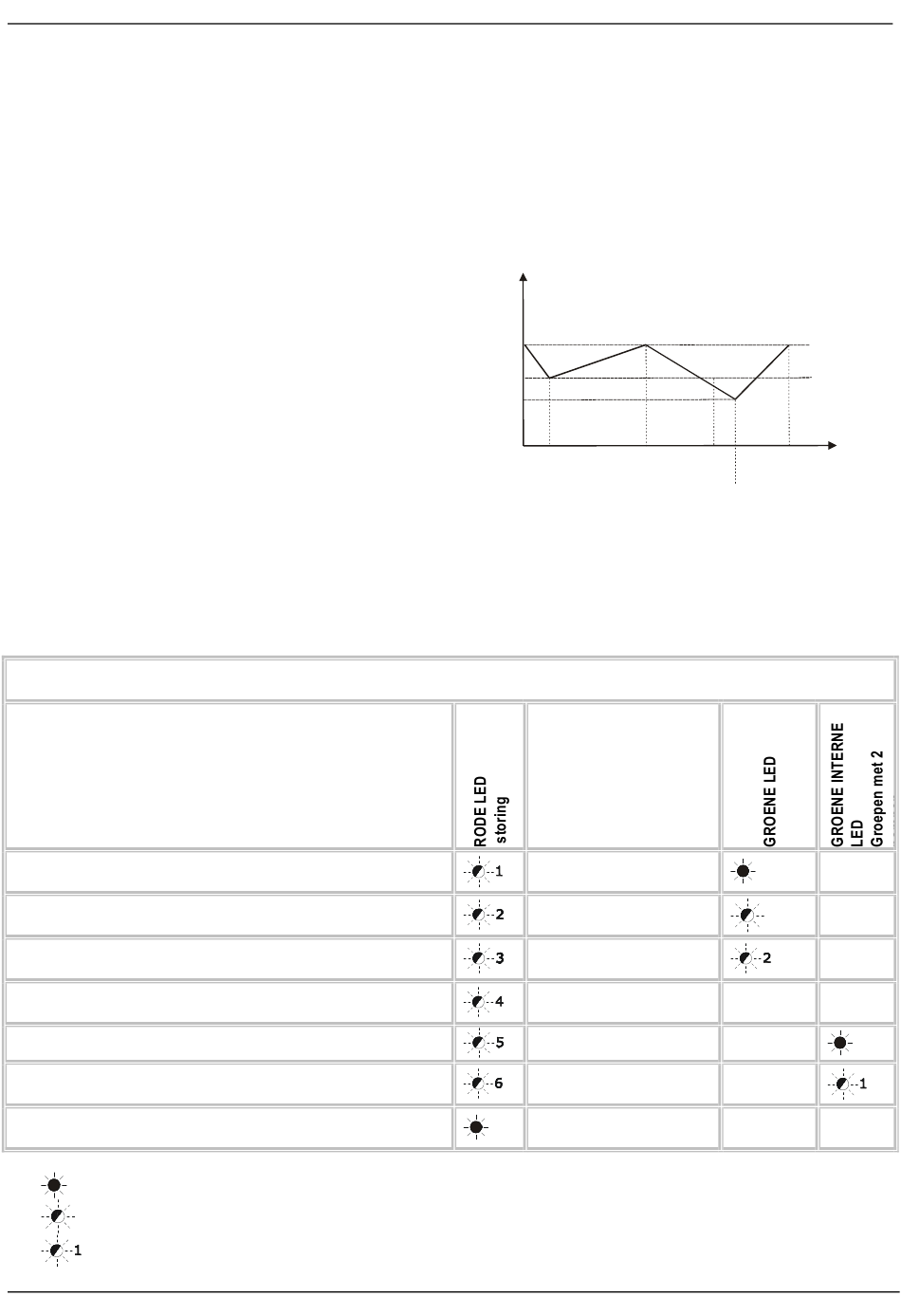

10. BEVEILIGINGEN EN ALARMEN

De beveiligingen en alarmen worden gesignaleerd op het frontale controle- en regelpaneel op het deksel van elke pomp afzonderlijk doordat
de betreffende leds gaan branden, en op afstand door middel van het optionele relais (alleen in de druk-/stromingregelingsfunctie en de
drukopbouwfunctie).
Algemene alarmen- en signaleringentabel
FRONTAAL CONTROLE- EN REGELPANEEL
Naam alarm
Alarm Overdruk
Alarm Externe ingang
(mogelijkheid signalering op afstand – NO RWS)
Alarm drooglopen
(mogelijkheid signalering op afstand – NO RWS)
Alarm Anticycling
Alarm Incoherentie dip-switches
Alarm Geen communicatie in groepen met 2 pompen
(mogelijkheid signalering op afstand – NO RWS)
Alarm Drooglopen meer dan 15 uur voor enkele pomp
Alarm Drooglopen meer dan 4 uur voor groepen met 2 pompen
Led brandt vast
Led knippert
Geeft het aantal knipperingen van de led aan.
NEDERLANDS
H
P.Stop
P.Start
4
DP ½
Master
ON
Naam signalering
Kaart gevoed
zonder stroming
Kaart gevoed
met stroming

Vorstbeveiliging-functie

Functie
Enkel Active System
Communicatie Master
Communicatie Slave
38
6 6
4
3
Master e Slave
Master
Master
ON OFF
OFF
Slave
ON
t
uit
