Ochrana A Závady - DAB ACTIVE SYSTEM Installationsanweisung Und Wartung

(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Spouštěcí tlak sekundárního čerpadla = (P.Start 4bar – DP ½
1bar) = 3 bar
Spouštěcí tlak primárního čerpadla = 4 bar
Vypínací tlak primárního a sekundárního čerpadla = 6 bar
(+ 50% z počáteční hodnoty tlaku)
DP 1/2 = 1 bar
Spouštěcí tlak sekundárního čerpadla = 3 bar
10. OCHRANA A ZÁVADY
Tyto ochrany a závady jsou zobrazovány na regulaci umístěné na ovládacím panelu, na které jsou LED diody jednotlivých čerpadel a volitelné
přepínače průtoku a tlaku.

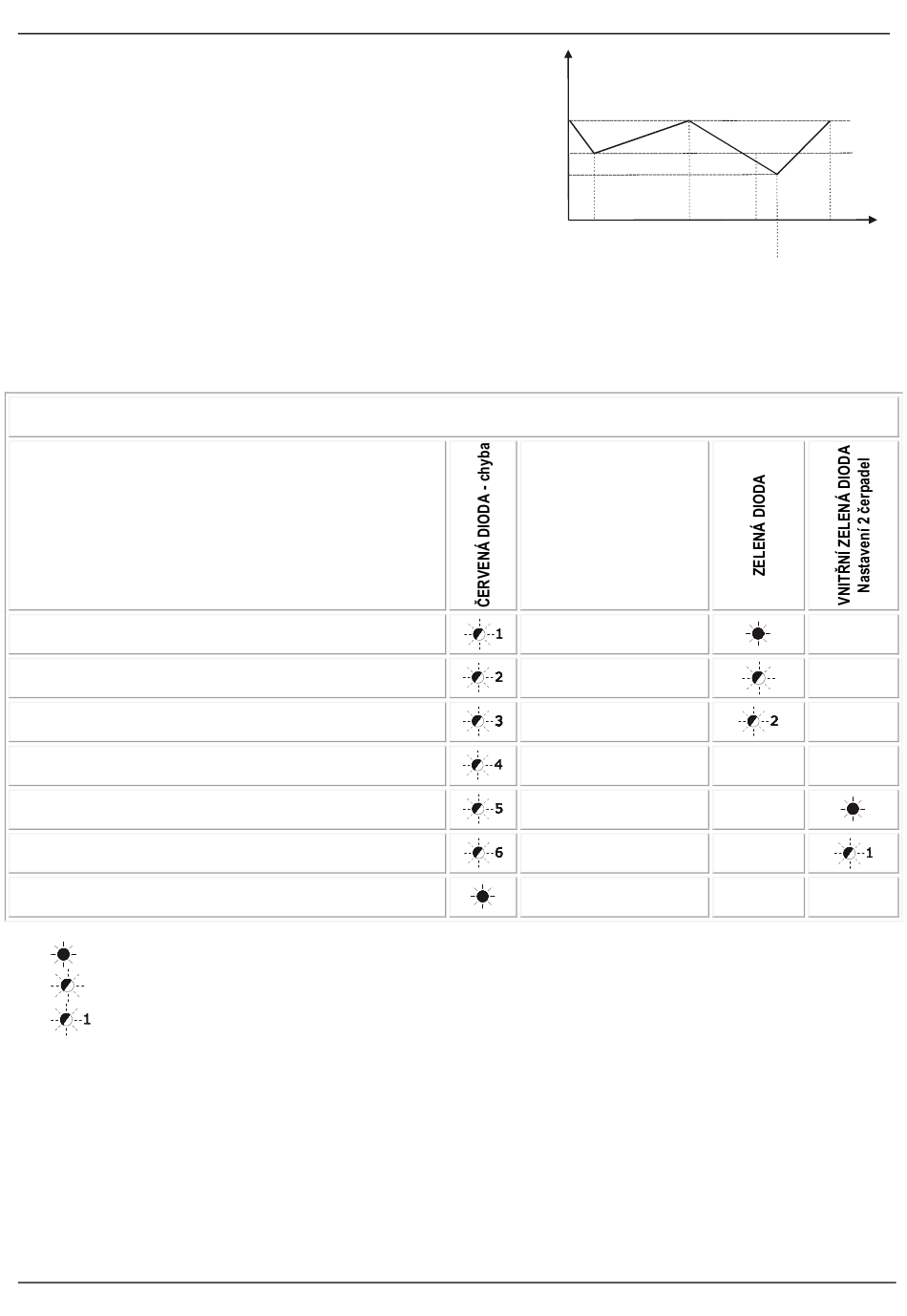

Všeobecné informace závad a označení
PŘEDNÍ OVLÁDACÍ PANEL A REGULACE
Název závady
Alarm přetlaku
Externí vstup alarmu (možnost dálkové signalizace - žádné
RWS)
Alarm chodu na sucho (možnost dálkové
signalizace - žádné RWS)
Alarm omezení častých startů
Alarm nefunkčnosti DIP-přepínače
Alarm komunikačního výpadku 2 čerpadel (možnost dálkové
signalizace - žádné RWS)
Alarm chodu na sucho svítí po 15 hod chodu jednoho čerpadla
Alarm chodu na sucho svítí po 4 hod chodu dvou čerpadel
LED dioda svítí
LED dioda bliká
Označuje počet bliknutí LED diody.
10.1 Alarm PŘETLAKU
Alarm přetlaku se aktivuje při překročení maximální úrovně tlaku 10 bar a následuje zastavení čerpadla/čerpadel a rozsvícení červené LED
diody na předním panelu. Tento alarm se resetuje pokud tlak v systému klesne pod 5 bar a uplyne maximální doba 40 sekund.
10.2 Alarm EXTERNÍHO VSTUPU
Alarm externího vstupu je aktivní pouze pokud je zapnuta funkce DIP přepínače 6.
Alarm aktivuje zastavení čerpadla/čerpadel a rozsvícení červené LED diody na předním panelu a u dálkového alarmu, pokud je nainstalován,
když plovák nebo tlakový spínač jsou nastaveny na nedostatek sání vody.
Vypnutí ochrany může být vybráno se zpožděním 5 sekund (DIP přepínač 7 ON) nebo se zpožděním 1 sekundy (DIP přepínač 7 OFF).
Když je alarm resetován, tak systém je opět v provozu.
ČESKY
H
P.Stop
P.Start
4
DP ½
Master
ON
Název označení
Deska napájení bez
proudu
Deska napájení s
proudem
Funkce protimrznoucí
ochrany
Funkce samotného
ACTIVE SYSTEM
Komunikace primárního
čerpadla
Komunikace
sekundárního čerpadla
135
6 6
4
3
Master Master e Slave
Master
ON OFF
OFF
Slave
ON
Vypnuto
t
