DAB ACTIVE SYSTEM Installationsanweisung Und Wartung Seite 11

La Pressione di Start è regolabile tramite il Trimmer di regolazione (vedi paragrafo 5.2 – rif.1) presente sul pannello frontale di
controllo, posto sul coperchio dell'Active System della pompa MASTER.
La Pressione di Stop viene invece regolata tramite il Trimmer di regolazione (vedi paragrafo 5.2 – rif.1) presente sul pannello
frontale di controllo, posto sul coperchio dell'Active System della pompa SLAVE in percentuale (tra 10% e 55%) rispetto al valore
della Pressione di Start impostato nella pompa Master.

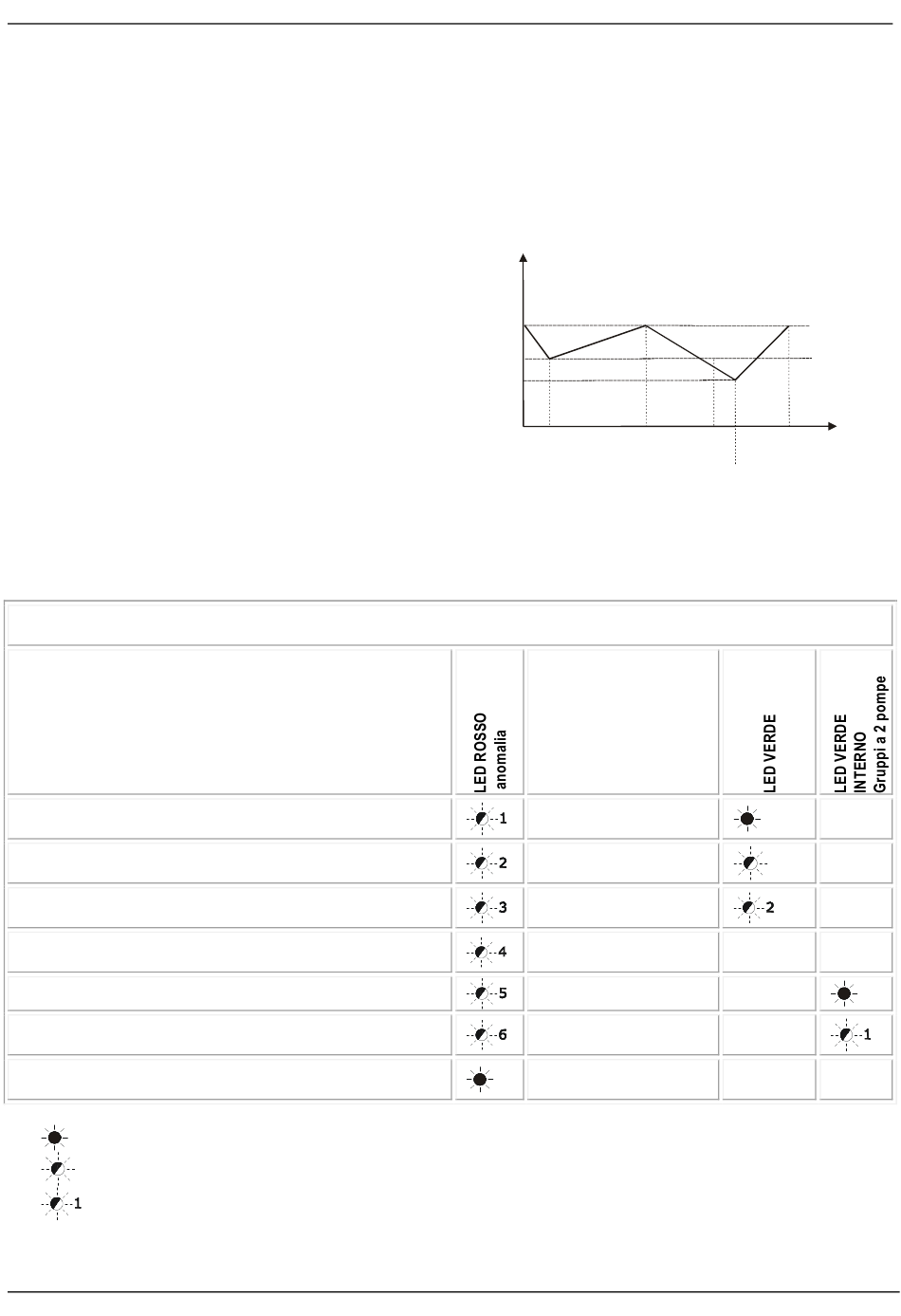

La pompa Master si avvierà quando la pressione dell'impianto risulterà essere ≤ della Pressione di Start impostata.
La pompa Slave si avvierà invece quando la pressione dell'impianto risulterà ad un valore pari al valore della Pressione di Start
meno la metà del valore di DP (Differenza di Pressione tra la pressione di arresto e quella di partenza del gruppo).
Ad esempio se la pressione di Start è pari a 4 bar, la pressione di Stop è pari a 6 bar e il valore di DP è di 2 bar, la Pompa Slave
partirà quando la pressione raggiungerà il valore di 3 bar :
(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Pressione di Start pompa Slave =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Pressione di Start pompa Master = 4 bar
Pressione di Stop pompa Master e Slave = 6 bar
(+ 50% del valore della pressione di Start)
DP 1/2 = 1 bar
Pressione di Start pompa Slave = 3 bar
10. PROTEZIONI ED ALLARMI
Le protezioni e gli allarmi vengono segnalati nel pannello frontale di regolazione e controllo posto sul coperchio di ogni singola pompa tramite
l'accensione dei relativi led luminosi e a distanza tramite il relé optional solo nella funzione di Pressoflussostato e Pressurizzazione.
Tabella generale allarmi e segnalazioni
PANNELLO FRONTALE DI REGOLAZIONE E CONTROLLO
Nome allarme
Allarme Sovrapressione
Allarme Ingresso esterno
(possibilità di segnalazione a distanza – NO RWS)
Allarme marcia a secco
(possibilità di segnalazione a distanza – NO RWS)
Allarme Anticycling
Allarme IncoerenzaDip-Switch
Allarme Comunicazione assente nei Gruppi a 2 pompe
(possibilità di segnalazione a distanza – NO RWS)
Allarme Marcia a secco oltre le 15 ore per singola pompa
Allarme Marcia a secco oltre le 4 ore per Gruppi a 2 pompe
Led acceso fisso
Led acceso lampeggiante
Indica il numero di lampeggi che effettua il led luminoso.
ITALIANO
H
P.Stop
P.Start
4
DP ½
Master
ON
Nome segnalazione
Scheda alimentata
senza flusso
Scheda alimentata
con flusso
Funzione antighiaccio
Funzione
Active System singolo
Comunicazione Master
Comunicazione Slave
6
6 6
4
3
Master Master e Slave
Master
OFF
ON
OFF
Slave
ON
t
spento
