Pumba toite ühendused:
−
1" GAS: 50 Hz versioonidel
1" NPT: 60 Hz versioonidel (soovi korral ka GAS).
Juhul, kui paigaldatakse ühendus ka imiava juurde, peab see olema deformeerumiskindel.
4.2 Elektriühendused
Kontrollige, et toitevõrgu pinge vastaks mootori andmeplaadil toodud andmetele.
Õige toitevõrgu pinge ja töösagedus on toodud pumba andmeplaadil.
Ärge ühendage seadmes mitte kunagi ühtegi elektriühendust enne, kui elektritoide on välja lülitatud vähemalt viieks minutiks!
4.3 Käivitamine
ÄRGE KÄIVITAGE PUMPA ENNE, KUI OLETE SELLE TERVENISTI VEDELIKUGA TÄITNUD.

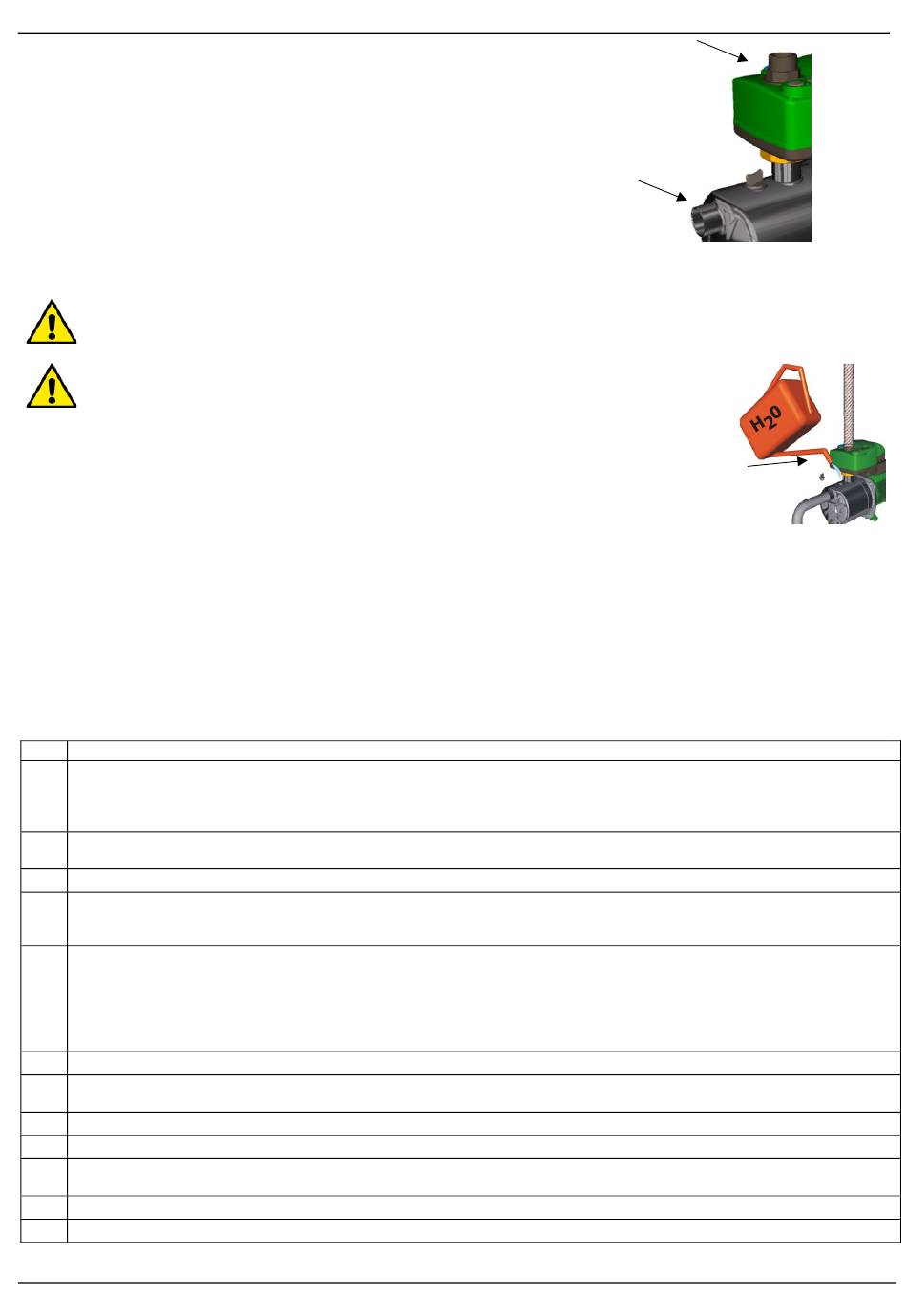

Kontrollimaks, et pump täitub korrapäraselt, eemaldage enne käivitamist täitmisava kork, täitke vastava
ava kaudu pump tervenisti puhta veega ning seejärel sulgege ava korgiga. Täitmisava kork tuleb pärast
pumba täitmist korralikult kinni keerata.
Ühendage toitejuhe elektrivõrku.
4.4 Pumba käivitamine pärast pikemat töövaba perioodi
Kui pumpa ei ole pikka aega kasutatud, saab rootori läbi keskmise ventilaatorikattel asuva augu kruvikeerajaga vabastada.
Pärast pumba puhastamist peab selle enne esimest käivitamist uuesti vedelikuga täitma.
5. KONTROLL- JA REGULEERIMISPANEELID ACTIVE SYSTEM
5.1 Kontrollimise ja reguleerimise esipaneel (Joonis 1)
ACTIVE seadistamiseks kasutage kontrollpaneeli, mis asub seadme kaanel ja mis võimaldab:
− kontrollida indikaatortulede abil pumba tööd:
Roheline ON - Punane ALARM,
− seadistada Start rõhku,
− seadistada survefunktsiooniga ka Stop rõhku juhul, kui tegemist on gruppidega (al. 2st pumbast).
5.2 Sisemine reguleerimispaneel (Joonis 2)
Rif.
Start rõhu reguleerimisseade.
Survefunktsiooni gruppide (al. 2st pumbast) korral:
1
- Master pumba Start rõhu reguleerimisseade.
- Slave pumba Stop rõhu reguleerimisseade.
Funktsioonide valiku Dip Switch.
2
Gruppide (al. 2st pumbast) korral peab Dip Switch olema seatud kõikidel pumpadel samadesse funktsioonidesse.
3 Master pumba ja Slave pumba vahelise suhtluse kontrolli sisemine roheline LED-tuli gruppide (al. 2st pumbast) korral.
Roheline LED-tuli = pumba korral, millel puudub vooluga veevarustus, JÄÄB TULI PÕLEMA
Roheline LED-tuli = pumba korral, mille veevarustus on vooluga, JÄÄB TULI VILKUMA
4
Punane LED-tuli = HOIATUSMÄRGUANNE
Välise toite ühenduse või minimaalse rõhu rõhumõõdiku või vedeliku minimaaltaseme määramise ujuki ühenduspistik.
Pange tähele! Gruppide (al. 2st pumbast) korral ühendage paralleelselt 2 välist toidet, kasutades õiget elektripistiku suurust! Elektrilised
näidud:
5
Voolupinge: 5V – väiksem kui 1mA
Surve ja survekontrolli funktsioon : NC
RWS-funktsioon (vihmavee kogumine) : NO
6 Master pumba ja Slave pumba vaheline RJ seeriasuhtluspistik (6-pooluseline) 232 gruppide (al. 2st pumbast) korral.
Lisarelee elektriühendus.
7
(Active System distantsalarmi relee või RWS-i kolmesuunalise ventiili toiterelee.)
8 Lisarelee kinnitamistugi.
9 Kolmesuunaline klamber valikulise relee ühenduseks.
RWS-funktsiooni (vihmavee kogumine) valikuline relee
10
Ühine NO – NC.
11 Kaardi elektritoite ühendus.
12 Elektritoite ühendus pumba mootoril.
EESTI
Funktsioon
107
