2-es pumpa csoport beállítása
Figyelem!
A Start nyomást, mindig a FŐ pumpa állítja be.
A Stop nyomást pedig, mindig a SEGÉD pumpa határozza meg az egész csoport számára.
A Start nyomás a Trimmer szabályozásával állítható be (lásd 5.2 paragrafus – ref.1) amely az elülső ellenőrző panelen található, a
FŐ pumpa, Active System fedőlapján.
A Stop nyomás pedig a Trimmer szabályozásával (lásd 5.2 paragrafus – ref.1) állítható be, egy bizonyos százalékban (10% és
55% között) a Fő pumpán beállított Start nyomáshoz képest, amely az elülső ellenőrző panelen található, a SEGÉD pumpa Active
System fedőlapján,
A Fő pumpa, akkor indul be, ha a berendezés nyomása ≤ lenne, mint a beállított Start nyomás.
A Segéd pumpa, pedig akkor indul be, ha a berendezés nyomása a Start nyomás értéké mínusz a NyK érték fele (Nyomás
Különbség, a leállási és a beindítási nyomás közti érték különbség).
Például, ha a Start nyomás 4 bar-nak megfelelő, a Stop nyomás 6 bar-nak lesz megfelelő, a DP érték pedig 2 bar lesz, a Segéd
Pumpa akkor fog beindulni, ha a nyomás értéke eléri a 3 bar-t:
(Ny.Stop 6bar – Ny.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Segéd pumpa Start nyomása =
(Ny.Start 4bar – DP ½ 1bar) = 3 bar
A Fő pumpa Start nyomása = 4 bar
A Fő és Segéd pumpa Stop nyomása = 6 bar
(+ 50% a Start nyomáshoz képest)
DP 1/2 = 1 bar
Segéd pumpa Start nyomása = 3 bar
10. VÉDELEM ÉS VÉSZJELZÉSEK
A védelmi és vészjelzések az elülső beállítási és ellenőrző panelen jelennek meg, amely minden pumpa fedlapján észlelhetünk, a világító led-
eknek köszönhetően, amiket, csak a nyomásszabályzó illetve az áramlásnyomás szabályzó funkció esetén, távolról az opcionális relé
működtethet.

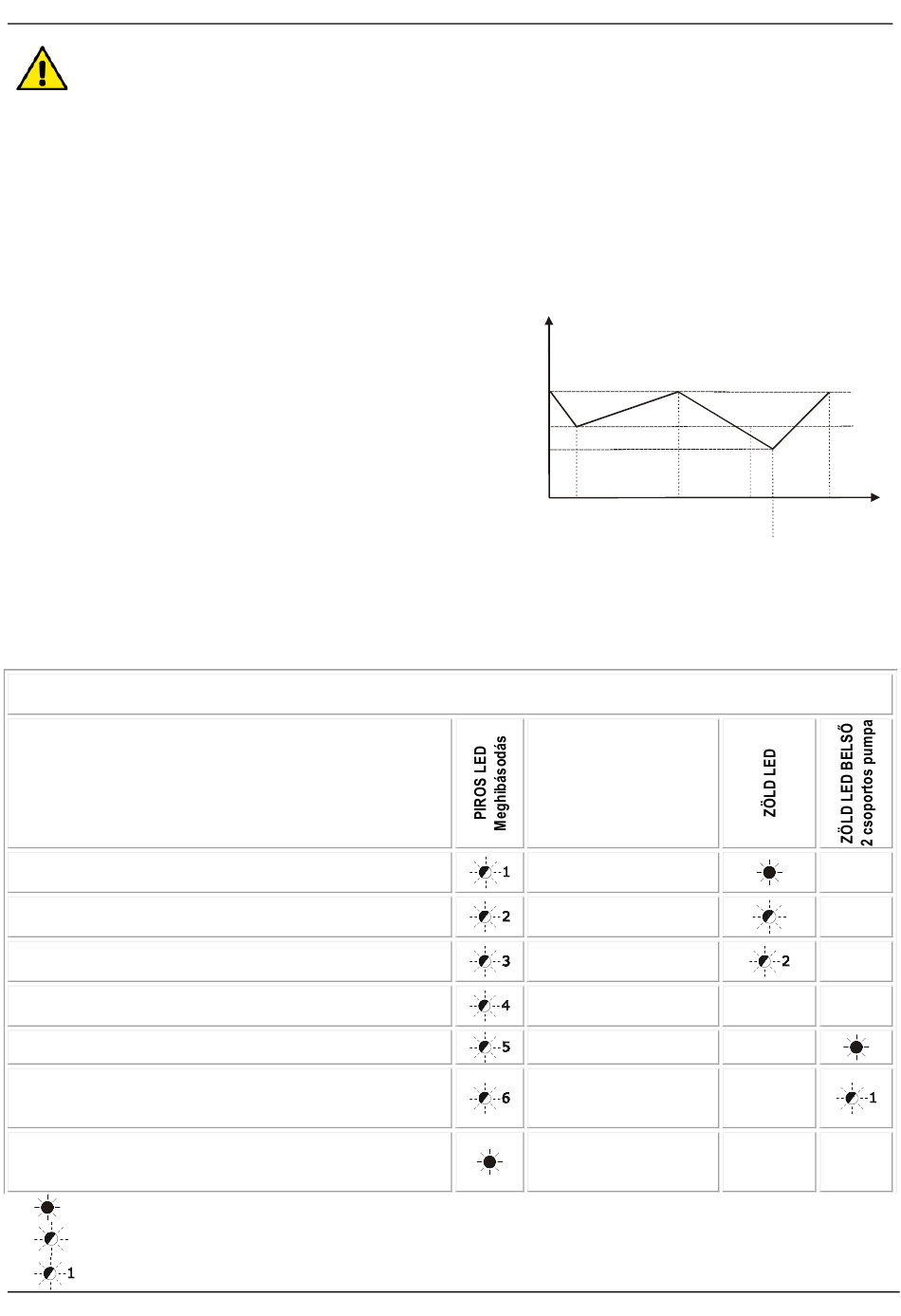

Vészjelzések és kijelzések általános táblázata
ELÜLSŐ BEÁLLÍTÁSI ÉS ELLENŐRZŐ PANEL
Vészjelzés megnevezése
Túlterhelési vészjel
Külső bement vészjele
(lehetőség van távolsági vészjelre – NO RWS)
Száraz üzemmód vészjele
(lehetőség van távolsági vészjelre – NO RWS)
Anticycling vészjele
Dip-Switch összeférhetetlenség vészjele
2-es csoportos pumpák közötti kommunikáció hiányának
vészjele
(lehetőség van távolsági vészjelre – NO RWS)
Pumpánkénti,15 órát meghaladó száraz üzemmód vészjele
2-es csoportos pumpák 4 órát meghaladó száraz üzemmód
vészjele
Led folyamatosan ég
Led villogva ég
A villógó led kigyulladásának számát jelzi
MAGYAR
H
Ny.Stop
Ny.Start
4
DP ½
Fő
ON
A kijelzés megnevezése
A kártya áramlás nélküli
ellátása
A kártya áramlással
történő ellátása
Fagyálló funkció
Különálló Active System
funkció
Fő pumpa komunkációja
Segéd pumpa
komunikációja
102
6 6
4
3
Fő és Segéd
Fő
Fő
ON OFF
OFF
Segéd
ON
kikapcs
t
olt
