Vid enheter med två pumpar SKA NÄTSPÄNNINGEN SLÅS FRÅN innan den medföljande anslutningskabeln ansluts till RJ-
uttaget på respektive kretskort.
OBSERVERA! Kabeln har en huvudingång (Master) och en sekundäringång (Slave) som tydligt anges på aktuell märkplåt!
5.3 Dip-brytare för val av funktioner (Fig.3)
Nr. Status vid ON
1 Aktiverad tryckstegringsfunktion.
2
Aktiverad funktion för uppsamling av regnvatten.
Inställning av starttryck:
- Med tryck-/flödesvaktfunktion:
3 mellan 3 och 4,5 bar.
- Med tryckstegringsfunktion:
mellan 3,5 och 8 bar.
Forcerad drift: 1 minut.
4
Extern ingång utan automatisk återställning
5 Deaktiverat omstartsskydd.
6 Aktiverad extern ingång.
7
Fördröjt ingrepp av extern ingång: 5 sekunder.
8
- -
6. TRYCK-/FLÖDESVAKTFUNKTION, TRYCKSTEGRINGSFUNKTION, FUNKTION FÖR UPPSAMLING AV REGNVATTEN
6.1 Inställning av dip-brytare
Tryck-/flödesvaktfunktion: Dip-brytare 1 vid OFF
Tryckstegringsfunktion: Dip-brytare 1 vid ON
Funktion för uppsamling av regnvatten: Dip-brytare 2 vid ON
Funktionen för uppsamling av regnvatten erfordrar att hjälpreläet som styr trevägsventilen installeras i kretskortet.
(Se kapitel 5.2 - ref. 10.)
6.2 Funktion vid en enskild pump, funktion vid enheter med två pumpar
ENDAST FÖR ENHETER MED TVÅ PUMPAR!
Före starten ska den medföljande anslutningskabeln anslutas till RJ-uttaget för seriell kommunikation mellan de två pumparna. Var
uppmärksam på att kabeln har en huvudingång (Master) för huvudpumpen och en sekundäringång (Slave) för sekundärpumpen som
tydligt anges på aktuell märkplåt.
Observera! Vid den första starten avgörs det vilken pump som blir huvudpump respektive sekundärpump i enheten
beroende på anslutningen av kabeln till RJ-uttaget!
Vid efterföljande starter sker oavsett en automatisk växling mellan huvudpumpen och sekundärpumpen!
När pumpen, eller pumparna, har startats och elkabeln har anslutits till elnätet enligt kapitel 4.3 sker följande:

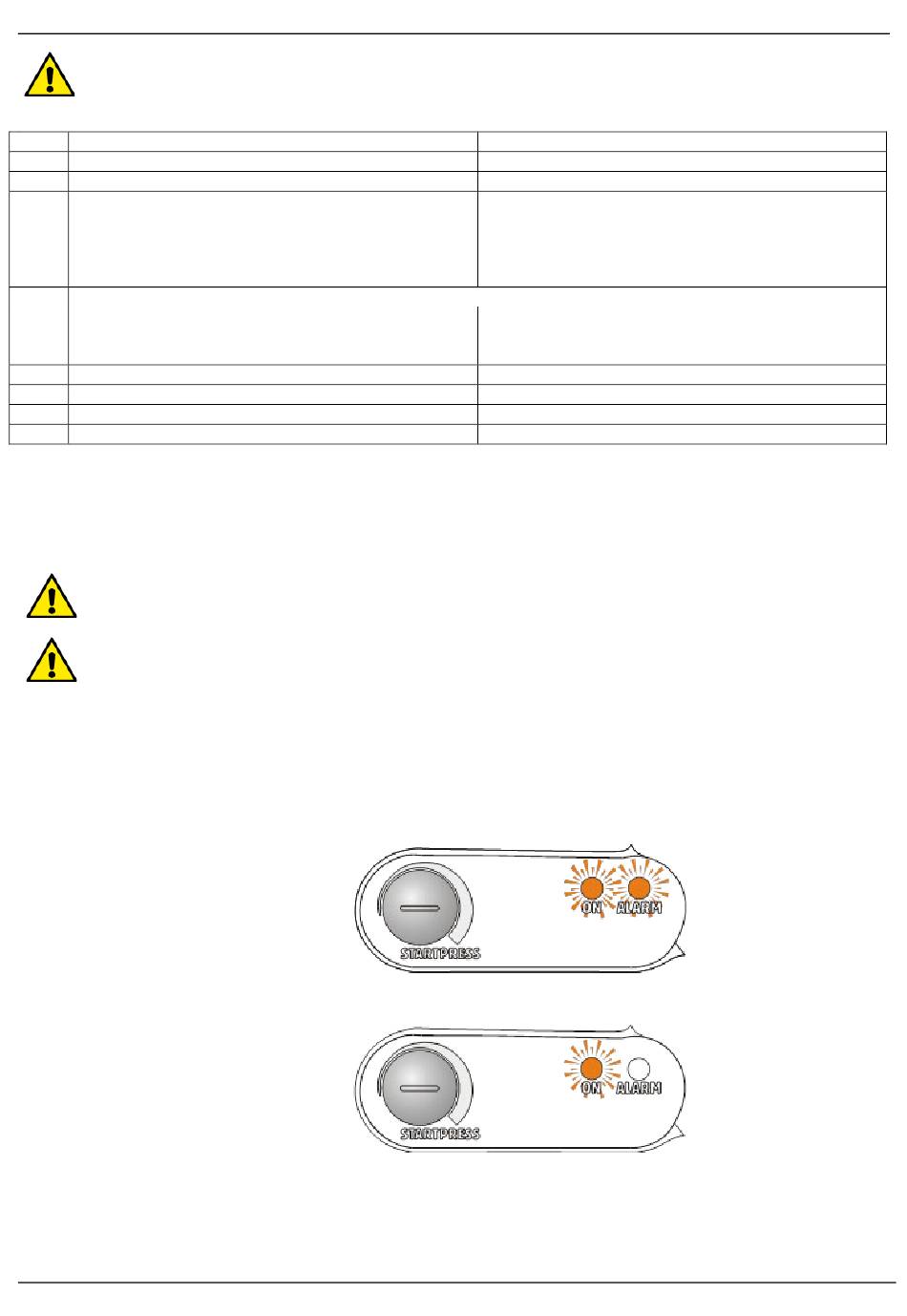

- Den röda och gröna signallampan på frontpanelen för kontroll och inställning av varje pump tänds samtidigt
.
- Pumpen, eller pumparna, startar automatiskt. Den gröna signallampan lyser med fast sken om det inte finns något
vattenflöde respektive blinkar om det finns vattenflöde
SVENSKA
Status vid OFF
Aktiverad tryck-/flödesvaktfunktion.
Deaktiverad funktion för uppsamling av regnvatten.
Inställning av starttryck:
- Med tryck-/flödesvaktfunktion:
mellan 1,5 och 3 bar.
- Med tryckstegringsfunktion:
mellan 1,5 och 6 bar.
Endast för tryck-/flödesvaktfunktion
Forcerad drift: mellan 3 och 8 sekunder.
Extern ingång med automatisk återställning
Aktiverat omstartsskydd.
Deaktiverad extern ingång.
Fördröjt ingrepp av extern ingång: 1 sekund.
- -
