Gruppide (al. 2st pumbast) korral ühendage PÄRAST ELEKTRIPINGE VÄLJALÜLITAMIST varustuses olev ühendusjuhe
vastavate kaartide RJ pistikusse.
PANGE TÄHELE! Juhtme jaoks on ette nähtud vastava eristusplaadiga selgesti eristatud Master ja Slave sisendid.
5.3 Funktsioonide valiku Dip-Switch (Joonis 3)
Nr. olek ON
1
Survefunktsioon sisse lülitatud.
RWS-funktsioon
2
(vihmavee kogumine) sisse lülitatud.
Start rõhu reguleerimine:
3
- survekontrolli funktsioon: 3 kuni 4,5 bar
- survefunktsioon: 3,5 kuni 8 bar
4 Sunnitud töökäik: 1 minut
Väline toide ei ole isetaastuv.
5 Funktsioon Anticycling on välja lülitatud.
6 Väline toide on sisse lülitatud.
7 Välise toite sekkumise viibimine: 5 sekundit.
8
- -
6. SURVEKONTROLLI FUNKTSIOON, SURVEFUKTSIOON, RWS-FUNKTSIOON (vihmavee kogumine)
6.1 Dip-Switch reguleerimine
Survekontrolli funktsioon: Dip Switch 1 - OFF
Survefunktsioon : Dip Switch 1 - ON
RWS-funktsioon: Dip Switch 2 - ON
RWS-funktsiooni jaoks paigaldage elektrikaarti kolmesuunalise ventiili valikuline seadistusrelee.
(Vaata peatükk 5.2 – nr.10.)
6.2 Ühe pumba töö Gruppide (al. 2st pumbast) töö
AINULT JUHUL, KUI TEGEMIST ON GRUPPIDEGA (AL. 2st PUMBAST)!!
Enne käivitamist ühendage varustuses olev toitejuhe 2 pumba seeriasuhtlus RJ pistikusse nii, et juhe oleks ühendatud Master
(peapump) sisendisse ja Slave sisendisse (kõrvalpump), mis on vastavate siltidega tähistatud.
Pange tähele! Esimesel käivitamisel määratakse sõltuvalt juhtme ühendamisest RJ pistikusse kindlaks, millised on grupi
Master ja Slave pumbad.
Edasiste käivituste korral on Master ja Slave pumpade vahel siiski automaatne rotatsioon!

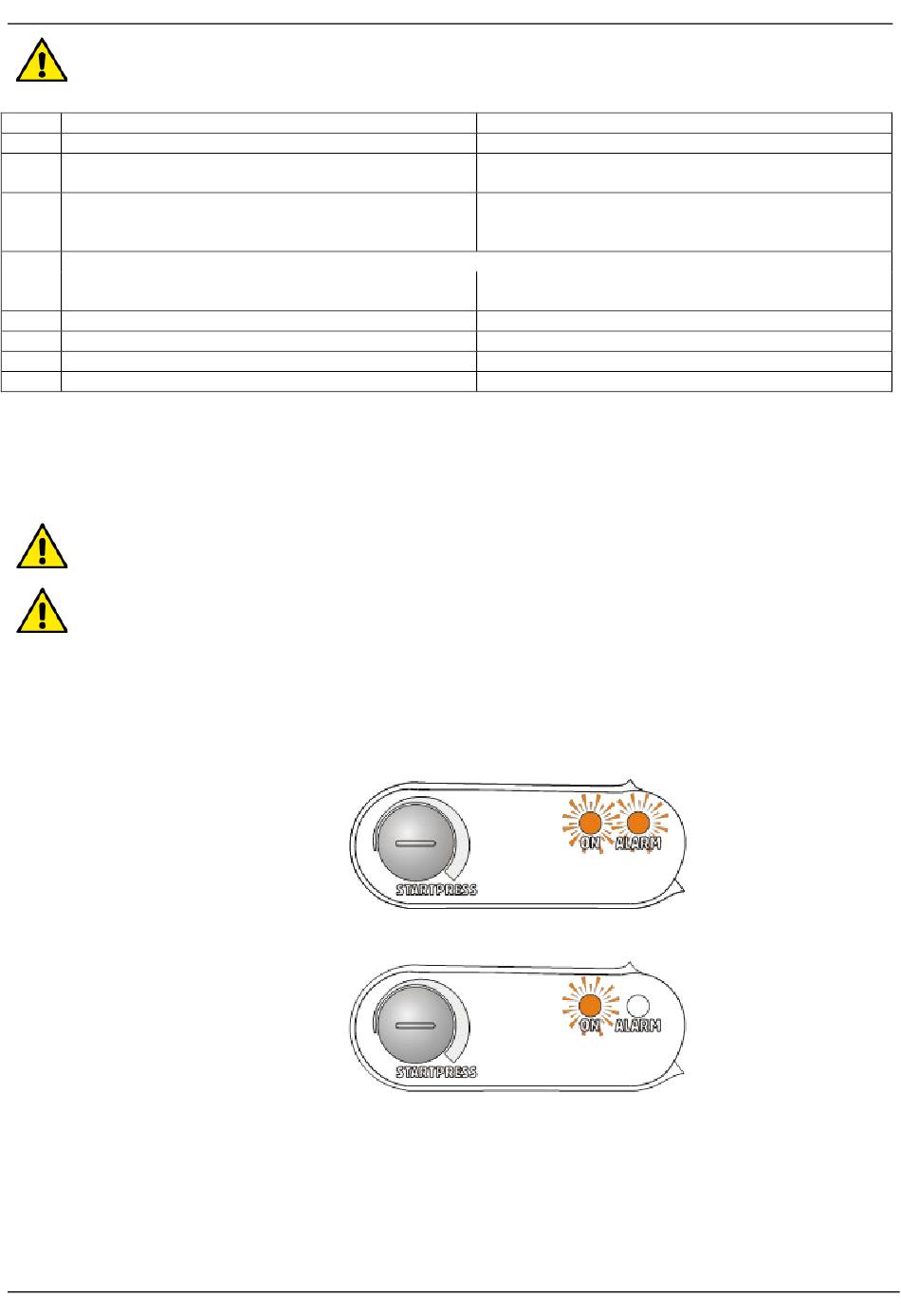

Pärast pumba või gruppide korral pumpade käivitamist ning pärast toitejuhtme elektrivõrku ühendamist, nagu selgitatud lõigus 4.3:
- iga pumba kontrollimise ja reguleerimise paneelil süttivad üheaegselt punane ja roheline indikaatortuli.
-
- Pump (gruppide korral pumbad) käivitub automaatselt ning veesurve puudumisel jääb põlema roheline LED-tuli; veesurve
korral jääb eeltoodud tuli vilkuma
7. SURVEKONTROLLI FUNKTSIOON RWS-FUNKTSIOON (vihmavee kogumine)
Start ja Stop rõhu reguleerimine
7.1 Dip-Switch reguleerimine
Survekontrolli funktsioon: Dip Switch 1 – OFF / RWS-funktsioon: Dip Switch 2 - ON
7.2 Dip-Switch reguleerimine: rõhu määramiseks survekontrolli funktsiooni korral
Start rõhk 1,5 kuni 3 bar: Dip Switch 3 – OFF / Start rõhk 3 kuni 4,5 bar: Dip Switch 3 - ON
EESTI
olek OFF
Survekontrolli funktsioon sisse lülitatud.
RWS-funktsioon
(vihmavee kogumine) välja lülitatud.
Start rõhu reguleerimine:
- survekontrolli funktsioon: 1,5 kuni 3 bar
- survefunktsioon: 1,5 kuni 6 bar
Ainult survekontrolli funktsiooni korral
Sunnitud töökäik: 3 kuni 8 sekundit
Väline toide on isetaastuv.
Funktsioon Anticycling on sisse lülitatud.
Väline toide on välja lülitatud.
Välise toite sekkumise viibimine: 1 sekund.
- -
