Bei Gruppen mit 2 Pumpen NACH ABTRENNEN DER NETZSPANNUNG das mitgelieferte Anschlusskabel an die
Steckerbuchse RJ der jeweiligen Karten anschließen.
ACHTUNG! Das Kabel hat einen Master-Eingang und einen Slave-Eingang, die deutlich durch ein entsprechendes Schild
bezeichnet sind!
5.3 DIP-Switch zur Selektion der Funktionen (Abb.3)
Nr. Status auf ON
1 Verdichtungsfunktion aktiviert
Funktion RWS
2
(Regenwassersammlung) aktiviert
Einstellung des Einschaltdrucks
- bei Funktion Druck/Strömungswächter:
3
3 bis 4,5 bar
- bei Verdichtungsfunktion: 3,5 bis 8 bar
4
Zwangslauf: 1 Minute
Externer Eingang ohne automatisches Reset
5 Anticycling-Funktion deaktiviert.
6 Externer Eingang aktiviert
Auslöseverzögerung externer Eingang:
7
5 Sekunden.
8 - -
6. FUNKTION DRUCK- UND STRÖMUNGSWÄCHTER, VERDICHTUNGSFUNKTION FUNKTION RWS (Regenwassersammlung)
6.1 DIP-Switch-Einstellung
Funktion Druck/Strömungswächter: DIP-Switch 1 auf OFF
Verdichtungsfunktion: DIP-Switch 1 auf ON
RWS-Funktion: DIP-Switch 2 auf ON
Für die Funktion RWS das optionale Relais zur Steuerung des 3-Wege-Ventils in die Elektronikkarte einsetzen.
(siehe Absatz 5.2 – Bez.10)

6.2 Funktion mit einzelner Pumpe Funktion von Gruppen mit 2 Pumpen

NUR FÜR GRUPPEN MIT 2 PUMPEN!
Vor dem Einschalten das mitgelieferte Anschlusskabel an die Steckerbuchse RJ für die serielle Kommunikation der beiden Pumpen
anschließen; dabei ist zu beachten, dass das Kabel über einen Master-Eingang (Hauptpumpe) und einen Slave-Eingang
(Nebenpumpe) verfügt, die durch Schilder bezeichnet sind.
Achtung! Je nach Anschluss des Kabels an die Steckerbuchse RJ wird beim erstmaligen Einschalten festgelegt, welche die
Masterpumpe und welche die Slavepumpe der Gruppe sein wird!
Bei den folgenden Neuanläufen wird in jedem Fall automatisch unter Master- und Slavepumpe abgewechselt!
Nachdem die Pumpe (oder die Pumpen, im Fall von Gruppen) wie unter Absatz 4.3 beschrieben eingeschaltet und das Stromkabel
an das Netz angeschlossen wurde:

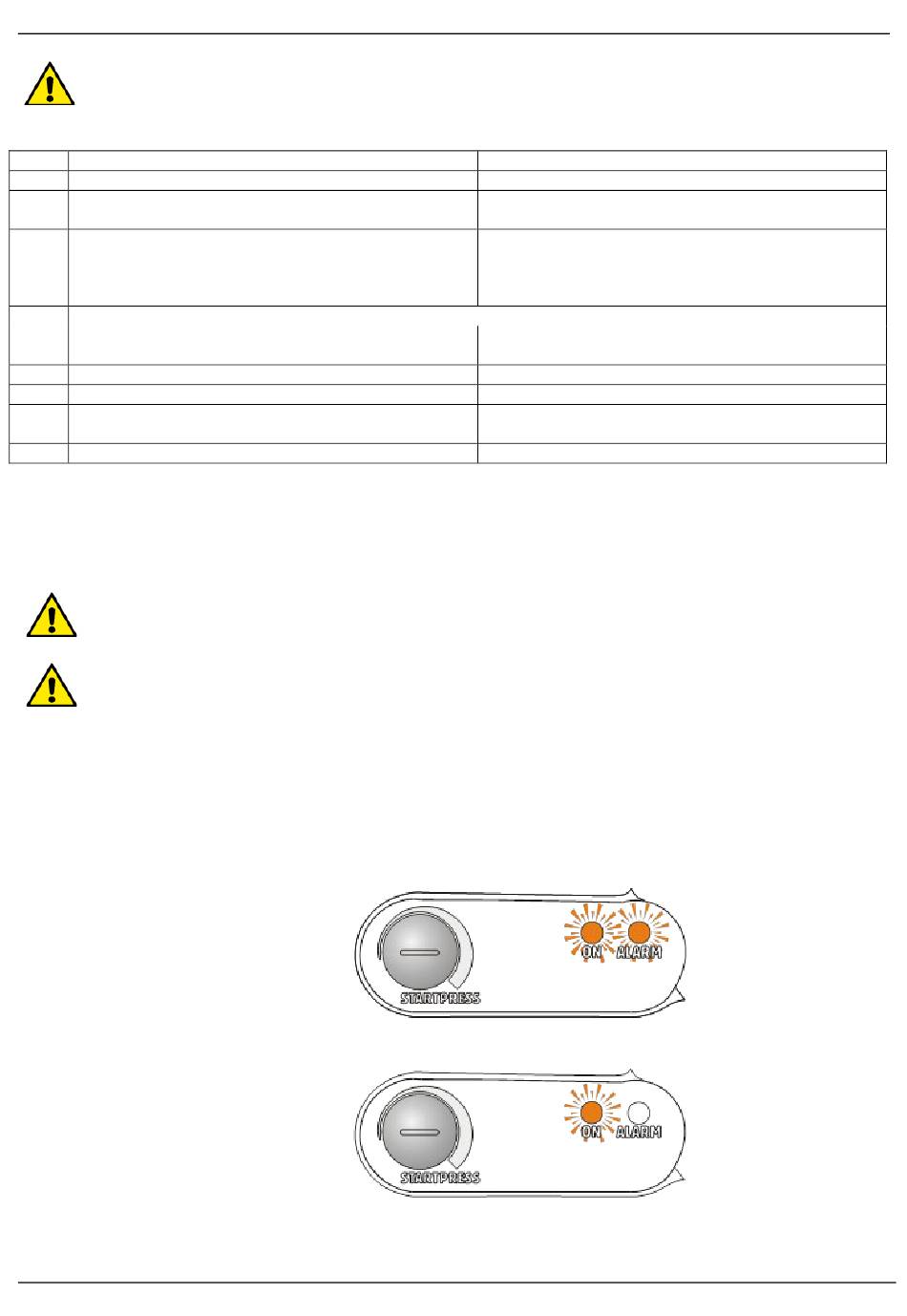

- die rote Leuchtanzeige und die grüne Anzeige des Frontpaneels für Steuerung und Einstellung der einzelnen Pumpen
schalten sich gleichzeitig ein.
- Die Pumpe (oder die Pumpen, im Falle von Gruppen) läuft automatisch an, wobei die grüne LED bei mangelndem
Wasserfluss bleibend, und bei vorhandenem Wasserfluss blinkend eingeschaltet ist.
DEUTSCH
Status auf OFF
Funktion Druck-/Strömungswächter aktiviert
Funktion RWS
(Regenwassersammlung) deaktiviert
Einstellung des Einschaltdrucks
- bei Funktion Druck/Strömungswächter:
1,5 bis 3 bar
- bei Verdichtungsfunktion: 1,5 bis 6 bar
Nur für Funktion Druck/Strömungswächter:
Zwangslauf: 3 bis 8 bar
Externer Eingang mit automatischem Reset
Anticycling-Funktion aktiviert.
Externer Eingang deaktiviert
Auslöseverzögerung externer Eingang:
1 Sekunde.
- -
