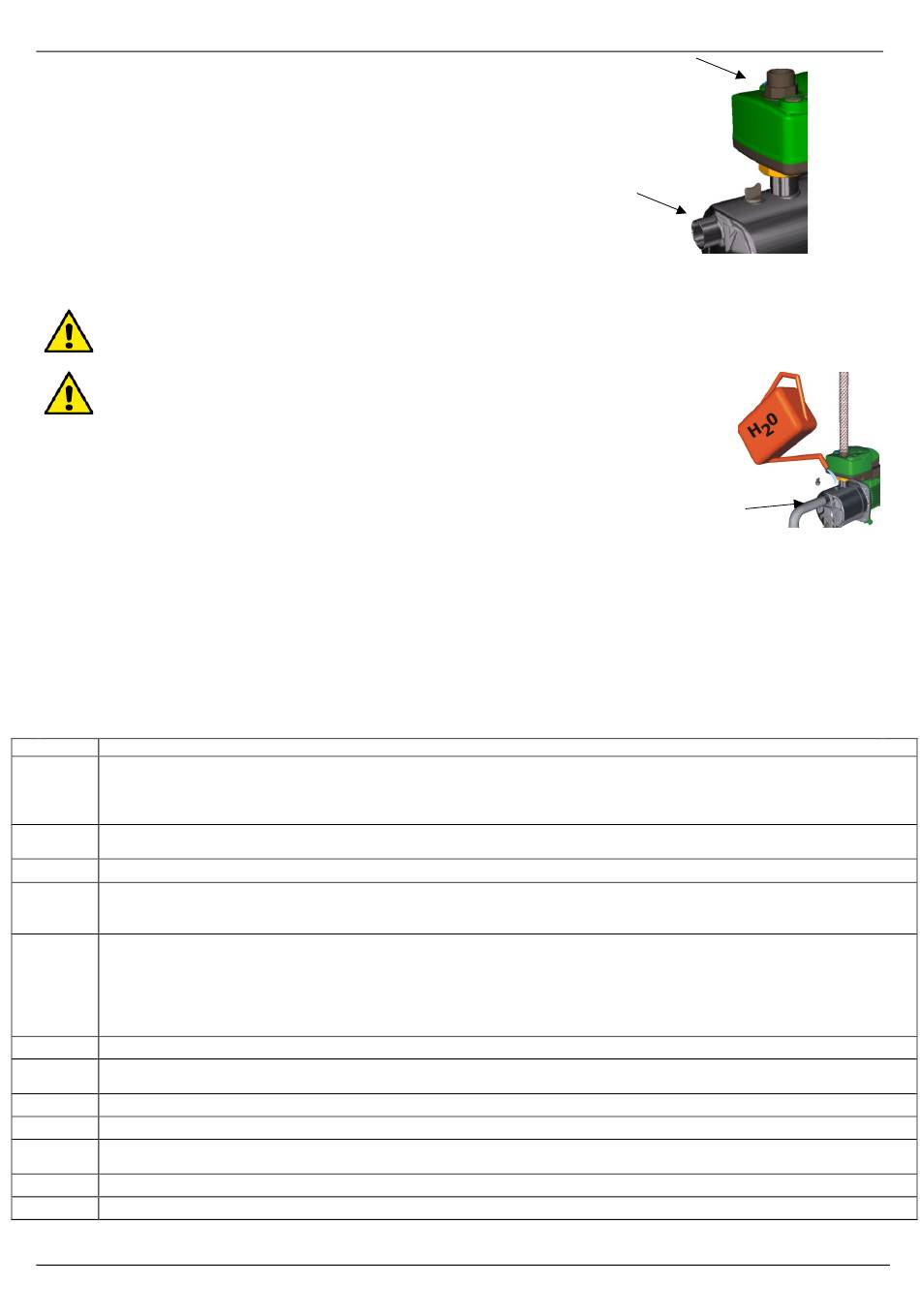

Čerpadlo je dodáváno s připojením:
−
• Sací hrdlo: G 1" F
• Výtlačná přípojka: G 1" M
Pokud se připojení toto připojení používá na sání, musí být z nedeformovatelného typu.
4.2 Elektrické připojení
ujistěte se, že síťové napětí je stejné jako je uvedené na štítku motoru
správné provozní napětí a frekvence jsou uvedené na štítku čerpadla.
Nikdy nepřipojujte nic na svorkovnici pokud zařízení není odpojené od elektrické sítě nejméně 5 minut.
4.3 Uvedení do provozu
PŘED UVEDENÍM DO PROVOZU JE NUTNÉ ČERPADLO ZCELA NAPLNIT ČISTOU VODOU.
Před spuštěním zkontrolujte, zda bylo čerpadlo správně zapojeno a naplněno čistou vodou otvorem
umístěným na tělese čerpadla, ze kterého byla předtím odstraněna zavodňovací zátka. Při plnění čerpadla
se plní i sací potrubí a je zapotřebí umožnit unikání vzduchu. Zavodňovací zátka muší být poté
našroubována zpět a jemně dotažena.
Připojte napájecí kabel ke zdroji elektrické energie
4.4 Spuštění čerpadla po delší době nečinnosti
Po delší době nečinnosti je možné uvolnit rotor čerpadla šroubovákem, který vložíte do zářezu ve středu ventilátoru. Pokud bylo čerpadlo
vypuštěno, je nutné ho před spuštěním znovu naplnit vodou.
5. OVLÁDACÍ A REGULAČNÍ ACTIVE SYSTEM
5.1 Přední ovládací a regulační panel (Obr.1)
ACTIVE je ovládán prostřednictvím ovládacího panelu, který nabízí následující možnosti:
− kontrolu provozního stavu čerpadla pomocí světelných kontrolek:
ZELENÁ = ZAPNUTO (ON), ČERVENÁ = ALARM
− nastavení spouštěcího tlaku čerpadla
− s funkcí zvyšování tlaku je možné také vyvážení v případě sady dvou čerpadel.
5.2 Vnitřní regulační panel (Obr.2)
Označení
Trimmer pro nastavení spouštění tlaku
Pro posílení funkce tlaku, v případě sady 2 čerpadel:
1
- Trimmer pro nastavení spouštění tlaku u primárního čerpadla
- Trimmer pro nastavení zastavení tlaku u sekundárního čerpadla
Tlakový spínač pro volbu funkce
2
V případě sady 2 čerpadel musí být DIP-přepínač nastaven na stejnou funkci
3
Interní zelená dioda značí komunikaci mezi primárním a sekundárním čerpadlem (pokud sada 2 čerpadel existuje)
Zelená dioda svítí = čerpadlo pracuje na sucho
4
Zelená dioda bliká = čerpadlo má dostatečný průtok vody.
Červená dioda svítí = ALARM
Externí vstup pro připojení tlakového spínače nebo plováku
POZOR!! V případě sady 2 čerpadel připojte dva externí vstupy paralelně s ohledem na omezující průměr
Technické charakteristiky:
5
Aktuální napětí: 5 V - menší než 1mA
Funkce pro zvýšení tlaku a tlaku a průtoku je: NC
Funkce pro RWS (sběr dešťové vody): NO
6
RJ konektor (6-pólový) pro komunikaci mezi primárním a sekundárním čerpadlem v případě sady 2 čerpadel
Elektrické připojení pro pomocné relé
7
(relé pro vzdálený alarm Active Systemu nebo 3-cestný ventil pro relé k RWS)
8 Mechanické upevnění pro pomocné relé
9
3-cestná svorka pro volbu kontaktu relé
Volitelné relé pro funkci RWS (sběr dešťové vody)
10
Společný NO - NC
11 Elektrická přípojka k napájení zákl. desky
12
Elektrická přípojka k napájení čerpadla
