En caso de grupos de 2 bombas, PRIMERO DESCONECTAR LA CORRIENTE ELÉCTRICA DE RED y luego conectar el cable
de conexión en equipamiento a la toma de corriente RJ de las respectivas tarjetas.
¡ATENCIÓN! ¡El cable dispone de una entrada Master y de otra entrada Slave bien señaladas con la relativa placa de
identificación!
5.3 Dip-Switches de selección funciones (Fig.3)
Nr. Estado en ON
Función presurización habilitada.
1
Función RWS
2
(captación de agua de lluvia) habilitada.
Regulación de la presión de Start:
- con función presóstato/regulador de caudal:
3
de 3 a 4,5 bar
- con función presurización: de 3,5 a 8 bar
4 Marcha forzada: 1 minuto
Entrada exterior no autorreactivable
5 Función anticycling deshabilitada.
6 Entrada exterior habilitada.
7 Retardo de intervención entrada exterior: 5 segundos.
8
- -
6. FUNCIÓN PRESÓSTATO/REGULADOR DE CAUDAL, FUNCIÓN PRESURIZACIÓN, FUNCIÓN RWS (captación de agua de lluvia)
6.1 Regulación de los Dip-Switches
Función presóstato/regulador de caudal: Dip Switch 1 en OFF
Función presurización: Dip Switch 1 en ON
Función RWS: Dip Switch 2 en ON
Para la función RWS, insertar en la tarjeta electrónica el relé opcional de mando válvula de 3 vías.
(véase el párrafo 5.2 – ref.10)
6.2 Funcionamiento de bomba simple, funcionamiento grupos de 2 bombas
¡¡¡SOLO PARA GRUPOS DE 2 BOMBAS!!
Antes de la puesta en marcha, conectar el cable de conexión en equipamiento a la toma RJ de comunicación en serie de las 2
bombas, teniendo en cuenta que el cable posee una entrada Master (bomba principal) y otra entrada Slave (bomba secundaria)
bien señaladas con la relativa placa de identificación.
¡Atención! ¡Según la conexión del cable a la toma RJ, se determinará en la primera salida cuál será la bomba Master y la
bomba Slave del gruppo!
¡En las siguientes salidas habrá de cualquier modo una rotación automática entre la bomba Master y la bomba Slave!

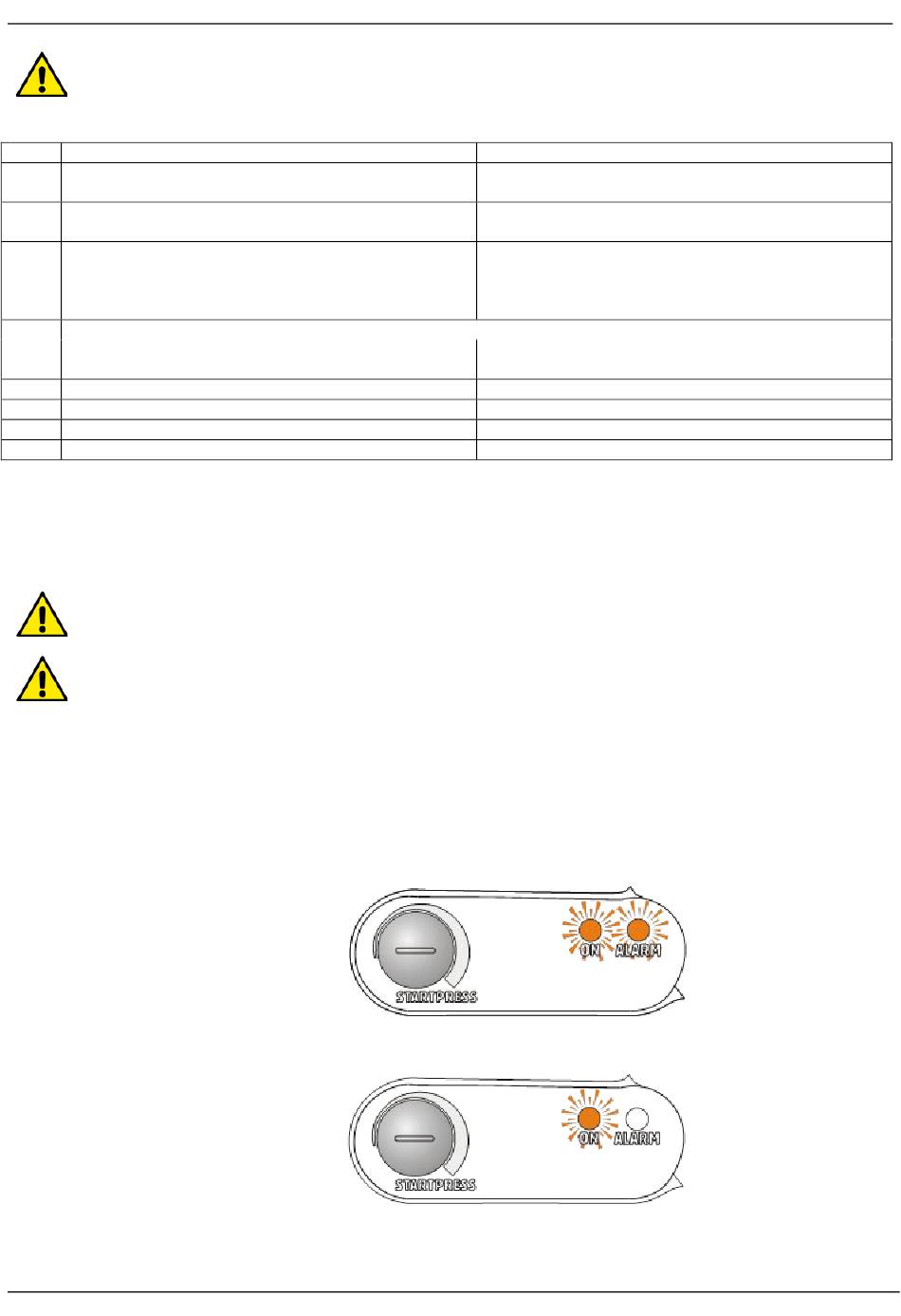

Tras poner en marcha la bomba, o bombas en el caso de grupos, y conectar el cable de alimentación a la red eléctrica, según el
párrafo 4.3,
- se encenderán a la vez los indicadores luminosos rojo y verde del panel frontal de control y regulación de cada una de las
bombas
- La bomba, o las bombas en caso de grupos, arrancará automáticamente con el led verde encendido con luz fija si no hay
caudal de agua; con caudal de agua, destellará el indicador.
ESPAÑOL
Estado en OFF
Función interruptor del flujo de agua presóstato/regulador de
caudal habilitada.
Función RWS
(captación de agua de lluvia) deshabilitada.
Regulación de la presión de Start:
- con función presóstato/regulador de caudal: de 1,5 a 3 bar
- con función presurización: de 1,5 a 6 bar
Solo para función presóstato/regulador de caudal
Marcha forzada: de 3 a 8 segundos.
Entrada exterior autorreactivable
Función anticycling habilitada.
Entrada exterior deshabiltiada.
Retardo de intervención entrada exterior: 1 segundo.
- -
