La pompa viene fornita con raccordi:
−
1" GAS per le versioni 50 Hz.
1" NPT per le versioni 60 Hz (a richiesta anche GAS).
In caso di utilizzo di un raccordo anche in aspirazione, questo dev'essere del tipo non
deformabile.

4.2 Collegamenti elettrici

Assicurarsi che la tensione di rete corrisponda a quella di targa del motore.
La corretta tensione e frequenza di funzionamento sono indicate sulla targhetta dati della pompa.
Non effettuare mai nessun collegamento nella morsettiera se l'alimentazione elettrica non è stata disattivata da almeno 5
minuti
4.3 Avviamento
NON AVVIARE LA POMPA SENZA AVERLA TOTALMENTE RIEMPITA DI LIQUIDO.

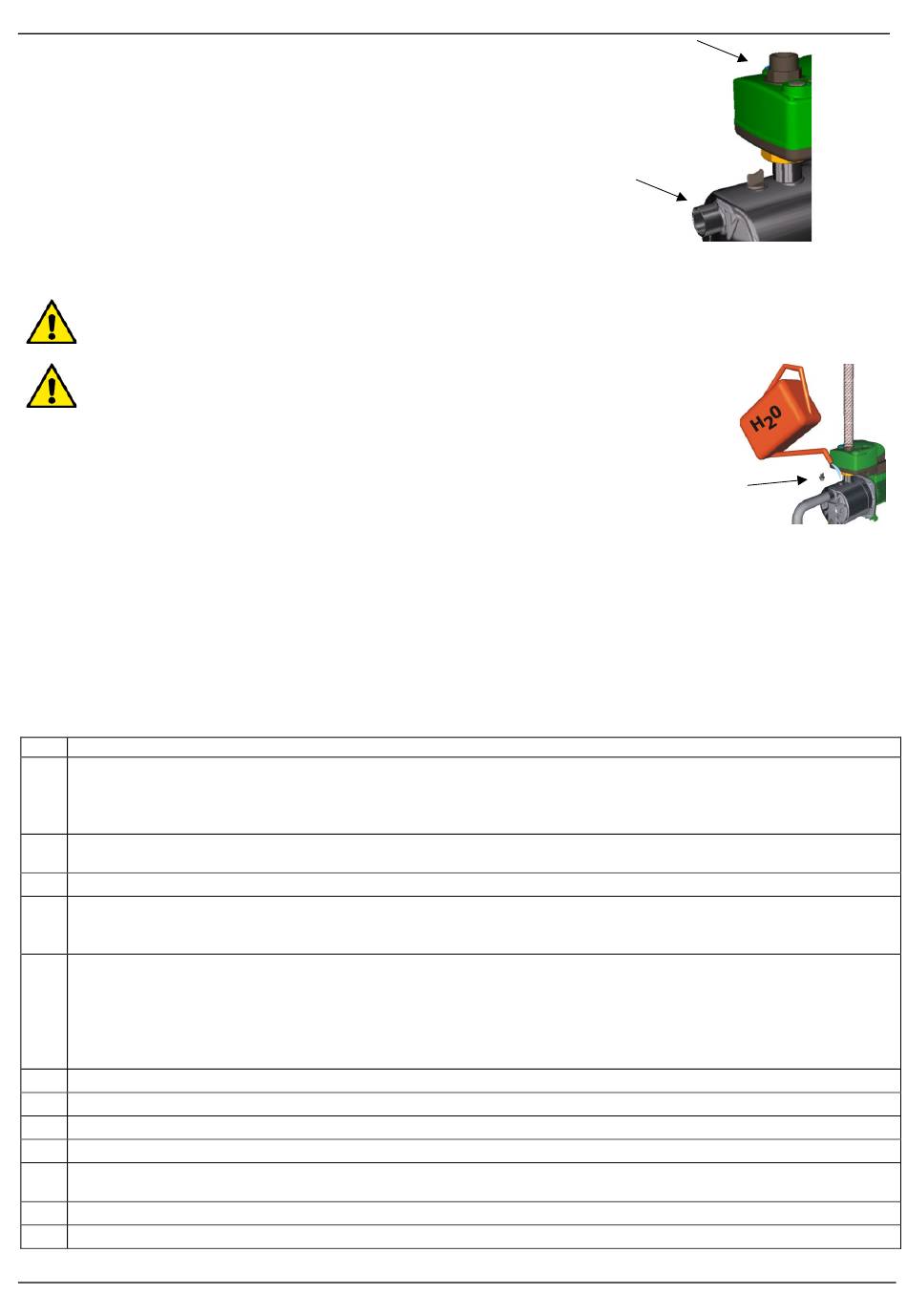

Prima dell'avviamento controllare che la pompa sia regolarmente adescata, provvedendo al suo totale
riempimento, con acqua pulita, attraverso l'apposito foro, dopo aver rimosso il tappo di carico, posizionato
sul corpo pompa. Il tappo di carico dovrà poi essere riavvitato accuratamente.
Collegare il cavo d'alimentazione alla rete elettrica.
4.4 Avviamento della pompa dopo un lungo periodo di innattività
Con un cacciavite, tramite il foro centrale posto sul copriventola, è possibile sbloccare il rotore se la pompa è stata ferma per lungo tempo.
Se la pompa è stata spurgata deve essere riempita di liquido prima dell'avviamento.
5. PANNELLI DI CONTROLLO E REGOLAZIONE ACTIVE SYSTEM
5.1 Pannello frontale di controllo e regolazione (Fig.1)
ACTIVE è gestito tramite un pannello frontale di controllo, posto sul coperchio, che offre:
- la possibilità di verificare lo stato di funzionamento della pompa tramite degli indicatori luminosi:
Verde ON - Rosso ALARM,
- la possibilità di tarare la pressione di Start,
- con la funzione di pressurizzazione la possibilità di tarare anche la pressione di Stop in caso di Gruppi a 2 pompe.
5.2 Pannello interno di regolazione (Fig.2)
Rif.
Trimmer di regolazione della pressione di Start.
Per la funzione di Pressurizzazione, in caso di Gruppi a 2 pompe:
1
- Trimmer di regolazione della pressione di Start nella pompa Master.
- Trimmer di regolazione della pressione di Stop nella pompa Slave.
Dip Switch di selezione funzioni.
2
In caso di Gruppi a 2 pompe i Dip Switch devono essere regolati sulle stesse funzioni.
3 Led verde interno di segnalazione comunicazione tra pompa Master e pompa Slave in caso di Gruppi a 2 pompe
Led verde = ACCESO FISSO con pompa alimentata senza flusso d'acqua.
4
Led verde = ACCESO LAMPEGGIANTE con pompa alimentata con flusso d'acqua.
Led rosso = ALLARM
Faston di connessione ingresso esterno per collegamento o di un pressostato di minima pressione o di un galleggiante di minimo livello.
Att.ne!! In caso di Gruppi a 2 pompe, parallelizzare i 2 ingressi esterni rispettando la dimensione dei faston!

Caratteristiche elettriche:

5
Tensione corrente: 5V – inferirore a 1mA
Per la Funzione di Pressurizzazione e di Pressoflussostato : NC
Per la Funzione RWS (raccolta acqua piovana) : NO
6
Presa RJ (6 poli) di comunicazione seriale 232 tra pompa Master e pompa Slave in caso di Gruppi a 2 pompe.
7 Connessione elettrica per relè ausiliario. (relè allarme a distanza per Active System o relè di alimentazione valvola a 3 vie per RWS).
8
Supporto di fissaggio meccanico per relé ausiliario.
9 Morsetto a 3 vie per contatto relé optional.
Relè optional per funzione RWS (raccolta acqua piovana)
10
Comune NO – NC.
11 Connessione alimentazione elettrica alla scheda.
12 Connessione alimentazione elettrica al motore della pompa.
