Στα Συγκροτήματα με 2 αντλίες, ΑΦΟΥ ΔΙΑΚΟΨΕΤΕ ΤΗΝ ΤΑΣΗ ΤΟΥ ΔΙΚΤΥΟΥ, συνδέστε το καλώδιο που θα βρείτε στα
παρελκόμενα, στην πρίζα RJ των αντίστοιχων πλακετών.
ΠΡΟΣΟΧΗ! Το καλώδιο έχει μια Κύρια είσοδο και μια Εφεδρική είσοδο που ξεχωρίζουν από τις πινακίδες αναγνώρισης!

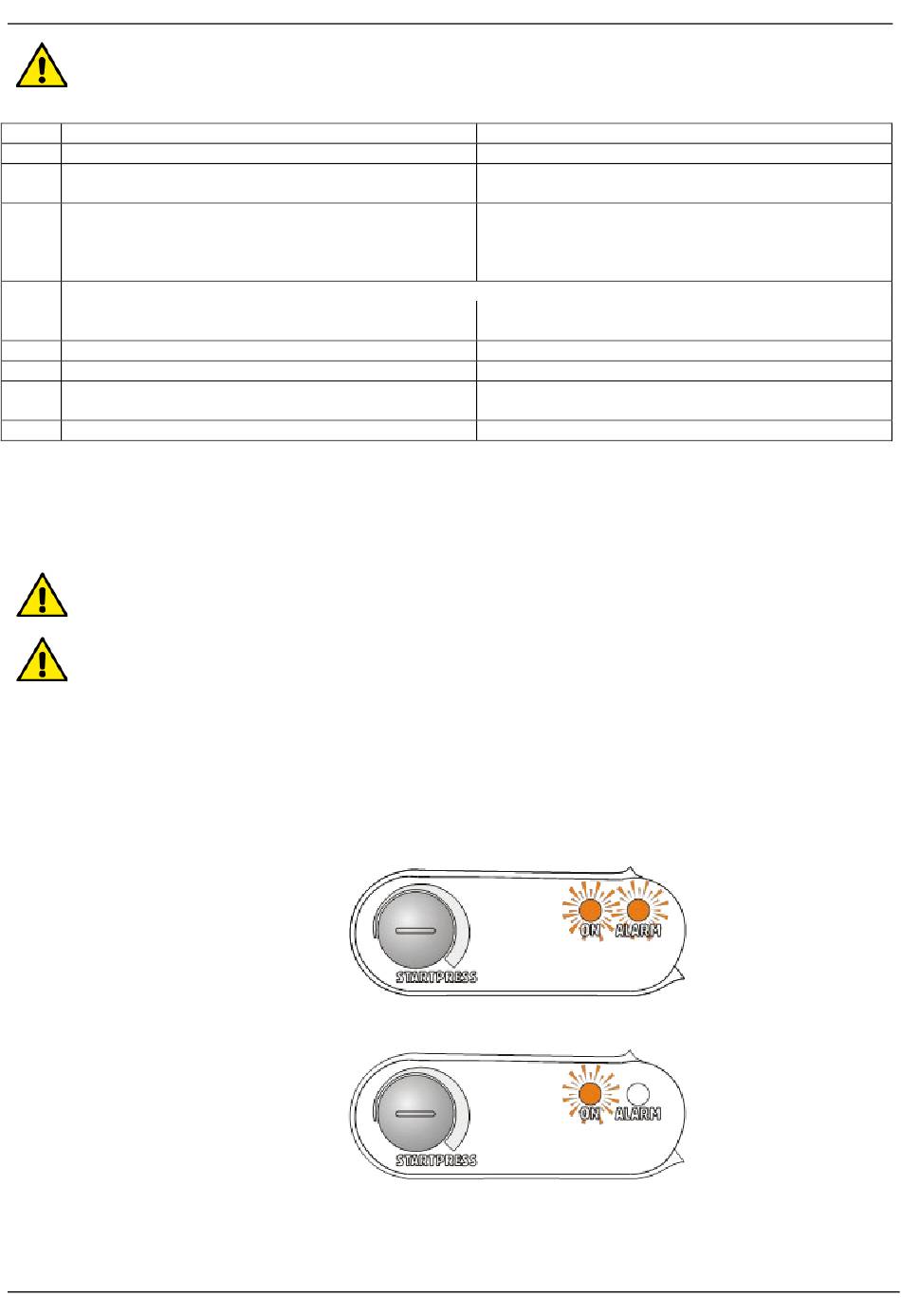

5.3 Διακόπτης Dip-Switch επιλογής λειτουργιών (Εικ.3)
Αρ. Κατάσταση στο ON
1 Ενεργοποιημένη λειτουργία συμπίεσης
Ενεργοποιημένη λειτουργία RWS
2
(συλλογή βρόχινου νερού).
Ρύθμιση πίεσης Εκκίνησης:
- με λειτουργία ροοστάτη πίεσης:
3
από 3 μέχρι 4,5 bar
- με λειτουργία συμπίεσης: από 3,5 μέχρι 8 bar
4
Καταναγκαστική λειτουργία: 1 λεπτό
Μη αυτο-αποκατάσταση εξωτερικής εισόδου
5 Απενεργοποιημένη λειτουργία Anticycling.
6 Ενεργοποιημένη εξωτερική είσοδος.
Καθυστέρηση επέμβασης εξωτερικής εισόδου:
7
5 δευτερόλεπτα.
8 - -
6. ΛΕΙΤΟΥΡΓΙΑ ΡΟΟΣΤΑΤΗ ΠΙΕΣΗΣ, ΛΕΙΤΟΥΡΓΙΑ ΣΥΜΠΙΕΣΗΣ, ΛΕΙΤΟΥΡΓΙΑ RWS (συλλογή βρόχινου νερού))
6.1 Ρύθμιση διακόπτη Dip-Switch
Λειτουργία ροοστάτη πίεσης: Διακόπτης Dip Switch 1 στο OFF
Λειτουργία συμπίεσης: Διακόπτης Dip Switch 1 στο ON
Λειτουργία RWS: Διακόπτης Dip Switch 2 στο ON
Για τη λειτουργία RWS τοποθετήστε στην ηλεκτρονική πλακέτα το προαιρετικό ρελέ που χειρίζεται την 3-οδη βαλβίδα.
(βλέπε παράγραφο 5.2 – λεπτ.10)
6.2 Λειτουργία μονής αντλίας, Λειτουργία συγκροτημάτων με 2 αντλίες
ΜΟΝΑΧΑ ΓΙΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΜΕ 2 ΑΝΤΛΙΕΣ!!
Πριν κάνετε την εκκίνηση, συνδέστε το καλώδιο σύνδεσης που προμηθεύεται στα παρελκόμενα, στην πρίζα RJ σειριακής
επικοινωνίας των 2 αντλιών, λαμβάνοντας υπόψη πως το καλώδιο έχει μια Κύρια είσοδο (κύρια αντλία) και μια Εφεδρική είσοδο
(δευτερεύουσα αντλία) που ξεχωρίζουν από τις αντίστοιχες πινακίδες.
Προσοχή! Κατά την πρώτη εκκίνηση, ανάλογα με τη σύνδεση του καλωδίου στην πρίζα RJ, θα καθοριστεί ποια αντλία θα
είναι η Κύρια και ποια θα είναι η Εφεδρική, στο Συγκρότημα!
Για τις επόμενες εκκινήσεις θα γίνεται αυτόματα η εναλλαγή ανάμεσα στην κύρια αντλία και την εφεδρική αντλία!
Αφού κάνετε την εκκίνηση της αντλίας ή των αντλιών (σε περίπτωση συγκροτήματος) και συνδέσετε το καλώδιο τροφοδοσίας στο
ηλεκτρικό δίκτυο, όπως περιγράφεται στην παράγραφο 4.3:
- θα ανάψουν ταυτόχρονα η κόκκινη και η πράσινη ενδεικτική λυχνία που υπάρχουν στον πίνακα πρόσοψης ελέγχου και
ρύθμισης κάθε αντλίας.
- Η αντλία ή οι αντλίες (αν πρόκειται για συγκρότημα) θα τεθούν αυτόματα σε λειτουργία, με το πράσινο λαμπάκι μόνιμα
αναμμένο, αν δεν υπάρχει ροή νερού, και αναβοσβήνουν, αν υπάρχει ροή νερού
ΕΛΛΗΝΙΚΑ
Κατάσταση στο OFF
Ενεργοποιημένη λειτουργία ροοστάτη πίεσης.
Απενεργοποιημένη λειτουργία RWS
(συλλογή βρόχινου νερού).
Ρύθμιση πίεσης Εκκίνησης:
- με λειτουργία ροοστάτη πίεσης:
από 1,5 μέχρι 3 bar
- με λειτουργία συμπίεσης: από 1,5 μέχρι 6 bar
Μονάχα για λειτουργία ροοστάτη πίεσης
Καταναγκαστική λειτουργία: από 3 μέχρι 8 δευτερόλεπτα.
Αυτο-αποκατάσταση εξωτερικής εισόδου
Ενεργοποιημένη λειτουργία Anticycling.
Απενεργοποιημένη εξωτερική είσοδος.
Καθυστέρηση επέμβασης εξωτερικής εισόδου:
1 δευτερόλεπτο.
- -
