¡Atención! ¡No superar nunca con la presión de Stop el valor de presión máx. previsto por la bomba (véase la placa de
datos técnicos)! ¡En caso contrario es posible que el sistema active la alarma contra la marcha en seco!

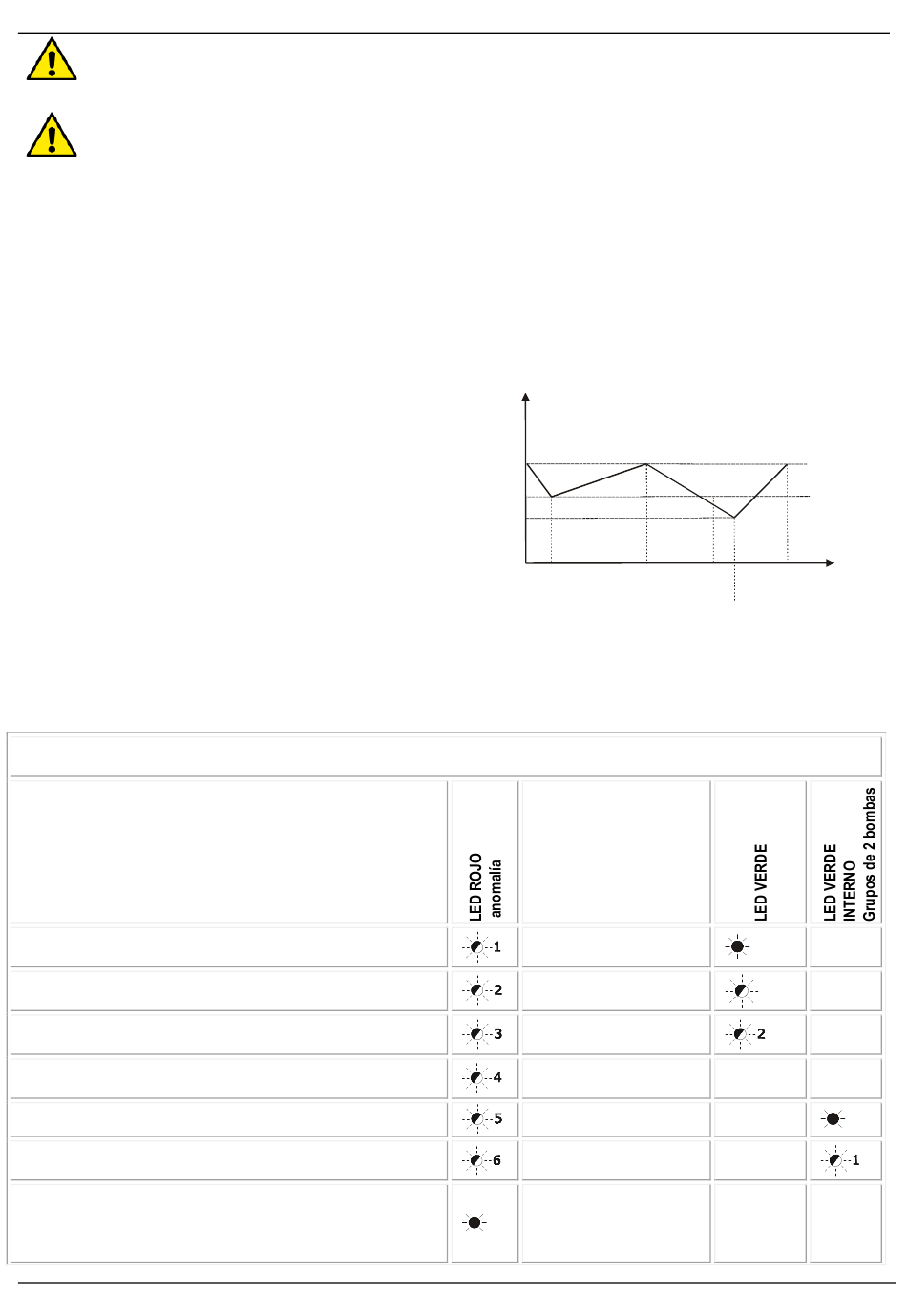

Regulación de los grupos de 2 bombas
¡Atención!
La bomba MASTER regula siempre la presión de Start.
En cambio, es la bomba SLAVE la que regula siempre la presión de Stop de todo el grupo.
La presión de Start es regulable trámite el Trimmer de regulación (véase el párrafo 5.2 – ref.1) puesto en el panel frontal de control,
situado en la tapa del Active System de la bomba MASTER.
Se regula la presión de Stop mediante el trimmer de regulación (véase el párrafo 5.2 – ref.1) puesto en el panel frontal de control,
situado en la tapa del Active System de la bomba SLAVE, en porcentaje (entre 10% y 55%) respecto al valor de la presión de Start
programado en la bomba Master.
La bomba Master arrancará cuando la presión de la instalación sea ≤ de la presión de Start programada.
La bomba Slave arrancará cuando el valor de la presión de la instalación resulte igual al valor de la presión de Start menos la
mitad del valor de DP (Diferencia de presión entre la presión de parada y la de arranque del grupo).
Por ejemplo, si la presión de Start es de 4 bar, la presión de Stop es igual a 6 bar y el valor de DP es de 2 bar, la bomba Slave
arrancará al alcanzar la presión el valor de 3 bar :
(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Presión de Start de la bomba Slave =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Presión de Start de la bomba Master = 4 bar
Presión de Stop de la bomba Master y Slave = 6 bar (+ 50%
del valor de la presión de Start)
DP 1/2 = 1 bar
Presión de Start de la bomba Slave = 3 bar
10. PROTECCIONES Y ALARMAS
Se señalizan las protecciones y las alarmas en el panel frontal de regulación y control puesto en la tapa de cada bomba, con la iluminación de
los relativos leds luminosos y, a distancia, mediante el relé opcional solamente para la función Presóstato/regulador de caudal y
Presurización.
Tabla general de alarmas y señalizaciones
PANEL FRONTAL DE REGULACIÓN Y CONTROL
Nombre de la alarma
Alarma de sobrepresión
Alarma de entrada exterior
(posibilidad de señalización a distancia – NA RWS)
Alarma de marcha en seco
(posibilidad de señalización a distancia – NA RWS)
Alarma anticycling
Alarma de inncoherencia Dip-Switch
Alarma de fallida comunicación en los grupos de 2 bombas
(posibilidad de señalización a distancia – NA RWS)
Alarma de marcha en seco superadas 15 horas en cada una de
las bombas
Alarma de marcha en seco superadas 4 horas para grupos de 2
bombas
ESPAÑOL
H
P.Stop
P.Start
4
DP ½
Master
ON
Nombre de la
señalización
Tarjeta alimentada
sin caudal
Tarjeta alimentada
con caudal
Función anticongelante
Función
sólo del Active System
Comunicación Master
Comunicación Slave
46
6 6
4
3
Master e Slave
Master
Master
OFF
ON
OFF
Slave
ON
t
apagad
o
