- Η αντλία προμηθεύεται με τα εξής ρακόρ:
1" GAS για τις εκδόσεις 50Hz
1" NPT για τις εκδόσεις 60Hz (κατόπιν ζήτησης προμηθεύονται και GAS)
Σε περίπτωση χρήσης ενός ρακόρ και στην αναρρόφηση, πρέπει να είναι μη
παραμορφώσιμου τύπου.
4.2 Ηλεκτρικές συνδέσεις
Βεβαιωθείτε πως η τάση του δικτύου αντιστοιχεί στην τάση που αναφέρεται στην πινακίδια του κινητήρα.
Η σωστή τάση και συχνότητα λειτουργίας αναγράφονται στην πινακίδα χαρακτηριστικών της αντλίας.
Μην κάνετε καμιά σύνδεση στην κλέμμα αν δεν έχετε διακόψει την ηλεκτροδότηση, τουλάχιστον πριν 5 λεπτά.
4.3 Θέση σε λειτουργία
ΜΗΝ ΘΕΤΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΗΝ ΑΝΤΛΙΑ ΧΩΡΙΣ ΝΑ ΤΗΝ ΕΧΕΤΕ ΓΕΜΙΣΕΙ ΤΕΛΕΙΩΣ ΜΕ ΥΓΡΟ.

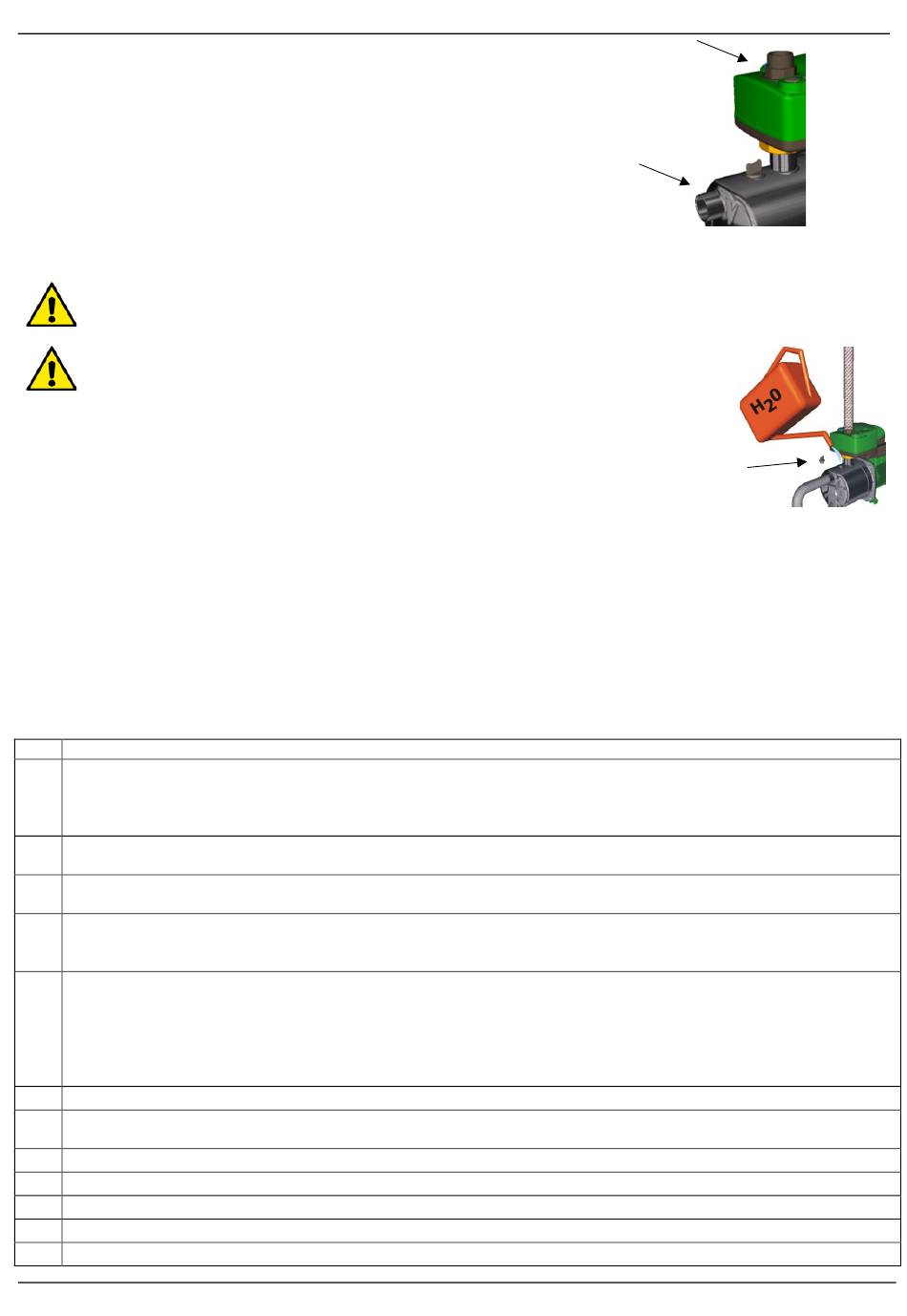

Πριν θέσετε σε λειτουργία την αντλία, βεβαιωθείτε πως είναι σωστά εγκατεστημένη, γεμίζοντάς την
τελείως με καθαρό νερό, διαμέσου της ειδικής οπής, αφού αφαιρέσετε την τάπα πλήρωσης που υπάρχει
στο σώμα της αντλίας. Η τάπα πλήρωσης πρέπει στη συνέχεια να ξαναβιδωθεί καλά.
Συνδέστε το καλώδιο στο δίκτυο ηλεκτροδότησης
4.4 Θέση σε λειτουργία της αντλίας μετά από μακροχρόνια αδράνεια
Αν η αντλία παρέμεινε σταματημένη για μεγάλο χρονικό διάστημα, μπορείτε να ελευθερώσετε το ρότορα με ένα κατσαβίδι διαμέσου της
κεντρικής οπής που υπάρχει στο κάλυμμα του ανεμιστήρα. Αν έχετε αδειάσει την αντλία, πρέπει να την ξαναγεμίσετε με υγρό πριν τη θέσετε
σε λειτουργία.
5. ΠΙΝΑΚΕΣ ΕΛΕΓΧΟΥ ΚΑΙ ΡΥΘΜΙΣΗΣ ACTIVE SYSTEM
5.1 Πίνακας πρόσοψης ελέγχου και ρύθμισης (Εικ.1)
Το ACTIVE ελέγχεται από έναν πίνακα πρόσοψης που βρίσκεται στο καπάκι και δίνει τις εξής δυνατότητες:
- να ελέγχεται η κατάσταση λειτουργίας της αντλίας μέσω των ενδεικτικών λυχνιών
Πράσινο ON - Κόκκινο ΣΥΝΑΓΕΡΜΟΣ,
- να καθορίζεται η πίεση Εκκίνησης,
- να καθορίζεται η πίεση Στάσης στα Συγκροτήματα με 2 αντλίες, μέσω της λειτουργίας συμπίεσης.
5.2 Εσωτερικός πίνακας ρύθμισης (Εικ.2)
Λεπτ. Λειτουργία
Μεταβλητή αντίσταση (τρίμερ) για τη ρύθμιση της πίεσης Λειτουργίας.
Για τη λειτουργία Συμπίεσης, στα Συγκροτήματα με 2 αντλίες:
1
- Μεταβλητή αντίσταση (τρίμερ) για τη ρύθμιση της πίεσης Εκκίνησης της κύριας αντλίας.
- Μεταβλητή αντίσταση (τρίμερ) για τη ρύθμιση της πίεσης Στάσης της εφεδρικής αντλίας.
Διακόπτης Dip Switch επιλογής λειτουργιών.
2
Στα Συγκροτήματα με 2 αντλίες, οι διακόπτες Dip Switch πρέπει να ρυθμίζονται στις ίδιες λειτουργίες.
Πράσινο λαμπάκι εσωτερικό για τη σήμανση επικοινωνίας μεταξύ της κύριας αντλίας και της εφεδρικής αντλίας στα συγκροτήματα με 2
3
αντλίες.
Πράσινο λαμπάκι = ΣΥΝΕΧΕΙΑ ΑΝΑΜΜΕΝΟ όταν η αντλία τροφοδοτείται χωρίς ροή νερού.
4 Πράσινο λαμπάκι = ΑΝΑΒΟΣΒΗΝΕΙ όταν η αντλία τροφοδοτείται με ροή νερού.
Κόκκινο λαμπάκι = ΣΥΝΑΓΕΡΜΟΣ
Φάστον σύνδεσης εξωτερικής εισόδου για τη σύνδεση ή ενός πιεζοστάτη ελάχιστης πίεσης ή ενός φλοτέρ ελάχιστης στάθμης.
Προσοχή!! Στα Συγκροτήματα με 2 αντλίες, συνδέστε παράλληλα τις 2 εξωτερικές εισόδους, λαμβάνοντας υπόψη τη διάσταση
του φάστον! Ηλεκτρικά χαρακτηριστικά:
5
Τάση ρεύματος: 5V – χαμηλότερη από 1mA
Για τη Λειτουργία Συμπίεσης ή Ροοστάτη πίεσης: NC (κανονικά κλειστό).
Για τη Λειτουργία RWS (συλλογή βρόχινου νερού): NO (κανονικά ανοικτό).
6
Πρίζα RJ (6-πολική) σειριακής επικοινωνίας 232 μεταξύ της κύριας αντλίας και της εφεδρικής αντλίας στα Συγκροτήματα με 2 αντλίες.
Ηλεκτρική σύνδεση για βοηθητικό ρελέ.
7
(ρελέ συναγερμού από απόσταση για Active System ή ρελέ τροφοδοσίας 3-οδης βαλβίδας για RWS).
8 Βάση μηχανικής συγκράτησης για βοηθητικό ρελέ.
9
3-οδος ακροδέκτης για επαφή προαιρετικού ρελέ.
10 Προαιρετικό ρελέ για λειτουργία RWS (συλλογή βρόχινου νερού)Κοινό NO – NC (κανονικά ανοικτό – κανονικά κλειστό).
11
Σύνδεση ηλεκτρικής τροφοδοσίας στην πλακέτα.
12 Σύνδεση ηλεκτρικής τροφοδοσίας στον κινητήρα της αντλίας.
