A Pressão de Start pode ser ajustada por meio do Trimmer de ajuste (ver o parágrafo 5.2 – ref.1) que se encontra no painel frontal
de controlo, na tampa do Active System da bomba MASTER.
A Pressão de Stop, ao contrário, é ajustada por meio do Trimmer de ajuste (ver o parágrafo 5.2 – ref.1) que se encontra no painel
frontal de controlo, na tampa do Active System da bomba SLAVE em percentagem (entre 10% e 55%) em relação ao valor da
Pressão de Start programado na bomba Master.
A bomba Master irá arrancar quando a pressão da instalação resultará ser ≤ à Pressão de Start programada.
A bomba Slave, ao contrário, irá arrancar quando a pressão da instalação resultará a um valor igual ao valor da Pressão de Start,
menos a metade do valor de DP (Diferença de Pressão entre a pressão de paragem e a de arranque do grupo).
Por exemplo, se a pressão de Start é de 4 bar, a pressão de Stop é de 6 bar e o valor de DP é de 2 bar, a Bomba Slave irá arrancar
quando a pressão alcançar o valor de 3 bar:
(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Pressão de Start bomba Slave =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Pressão de Start bomba Master = 4 bar
Pressão de Stop bomba Master e Slave = 6 bar
(+ 50% do valor da pressão de Start)
DP 1/2 = 1 bar
Pressão de Start bomba Slave = 3 bar
10. PROTECÇÕES E ALARMES
As protecções e os alarmes são assinalados no painel frontal de regulação e controlo que se encontra na tampa de cada bomba, pelo
acender dos relativos leds luminosos e à distância por meio do relé opcional, apenas na função de Pressostato/fluxostato e Pressurização.

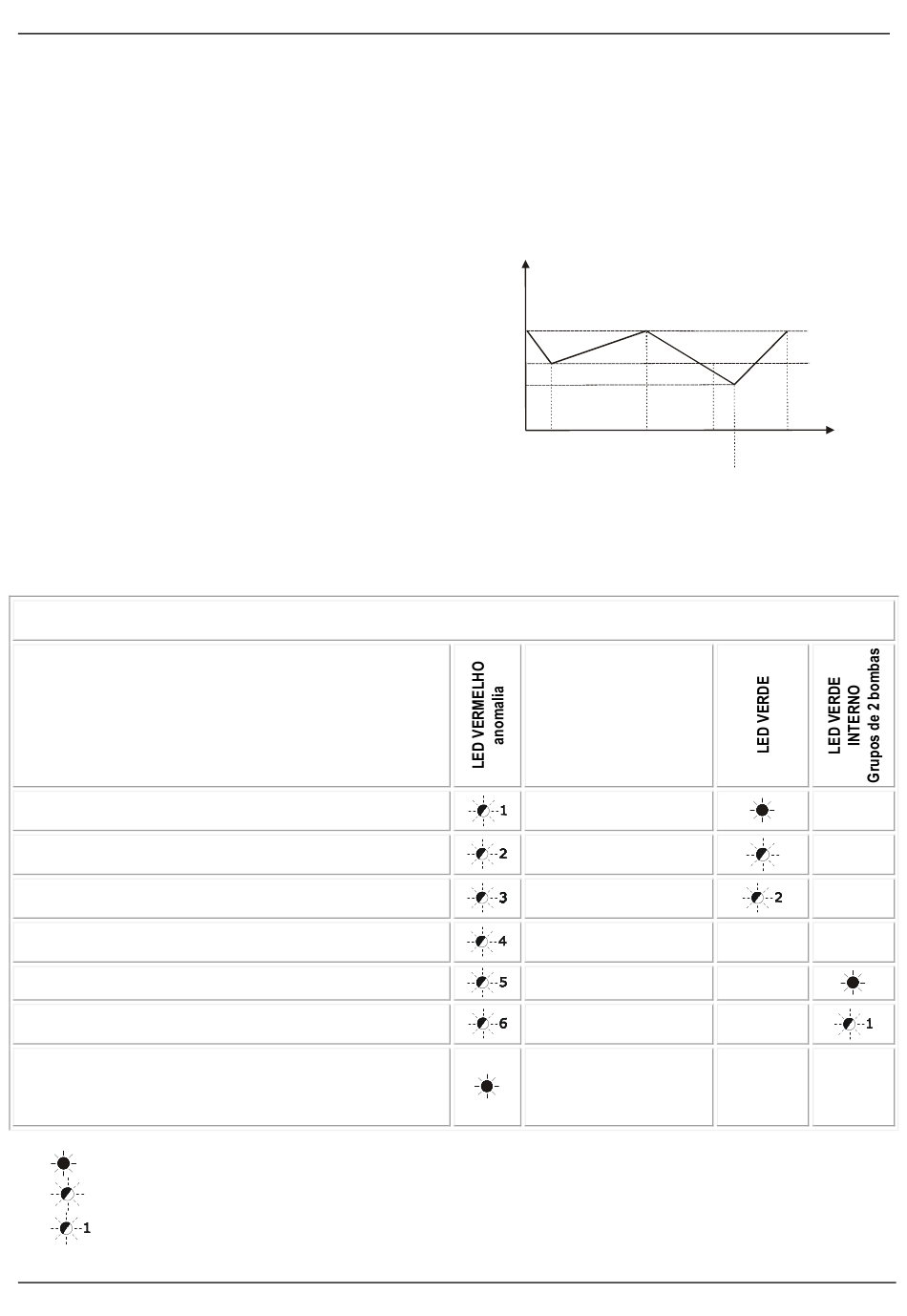

Tabela geral de alarmes e sinalizações
PAINEL FRONTAL DE REGULAÇÃO E CONTROLO
Nome do alarme
Alarme Sobrepressão
Alarme Entrada externa
(possibilidade de sinalização remota – NA RWS)
Alarme funcionamento a seco
(possibilidade de sinalização remota – NA RWS)
Alarme Anticycling
Alarme Incoerência Dip-Switch
Alarme Falta de comunicação nos Grupos de 2 bombas
(possibilidade de sinalização remota – NA RWS)
Alarme Funcionamento a seco: além das 15 horas para bomba
simples
Alarme Funcionamento a seco: além das 4 horas para Grupos
de 2 bombas
Led aceso fixo
Led aceso intermitente
Indica o número de intermitências efectuadas pelo led luminoso.
PORTUGUÊS
H
P.Stop
P.Start
4
DP ½
Master
ON
Nome da sinalização
Placa alimentada
sem fluxo
Placa alimentada
com fluxo
Função antigelo
Função
Active System simples
Comunicação Master
Comunicação Slave
118
6 6
4
3
Master Master e Slave
Master
ON OFF
OFF
Slave
ON
t
apagado
