2 pompalı Gruplar ayarı
Dikkat!
Start Basıncı daima MASTER pompa tarafından ayarlanır.
Stop Basıncı ise tüm Grup için daima SLAVE pompa tarafından ayarlanır.
Start Basıncı, MASTER pompa Active System'in kapağı üzerinde bulunan ön kontrol paneli üzerinde mevcut ayar trimmeri (bakın
paragraf 5.2 – ref.1) aracılığı ile ayarlanabilir.
Stop Basıncı ise SLAVE pompa Active System'in kapağı üzerinde bulunan ön kontrol paneli üzerinde mevcut ayar trimmeri (bakın
paragraf 5.2 – ref.1) aracılığı ile Master pompada düzenlenmiş Start Basıncı değerine göre yüzde (%10 ve %55 arası) olarak
ayarlanır.
Master pompa, tesisin basıncı düzenlenmiş Start basıncından daha düşük (≤) olduğunda işlemeye başlayacaktır.
Slave pompa ise tesisin basıncı, Start basınç değeri eksi DP (stop basıncı ve grubun start basıncı arasındaki Basınç Farkı)
değerinin yarısına eşit bir değerde olunca işlemeye başlayacaktır.

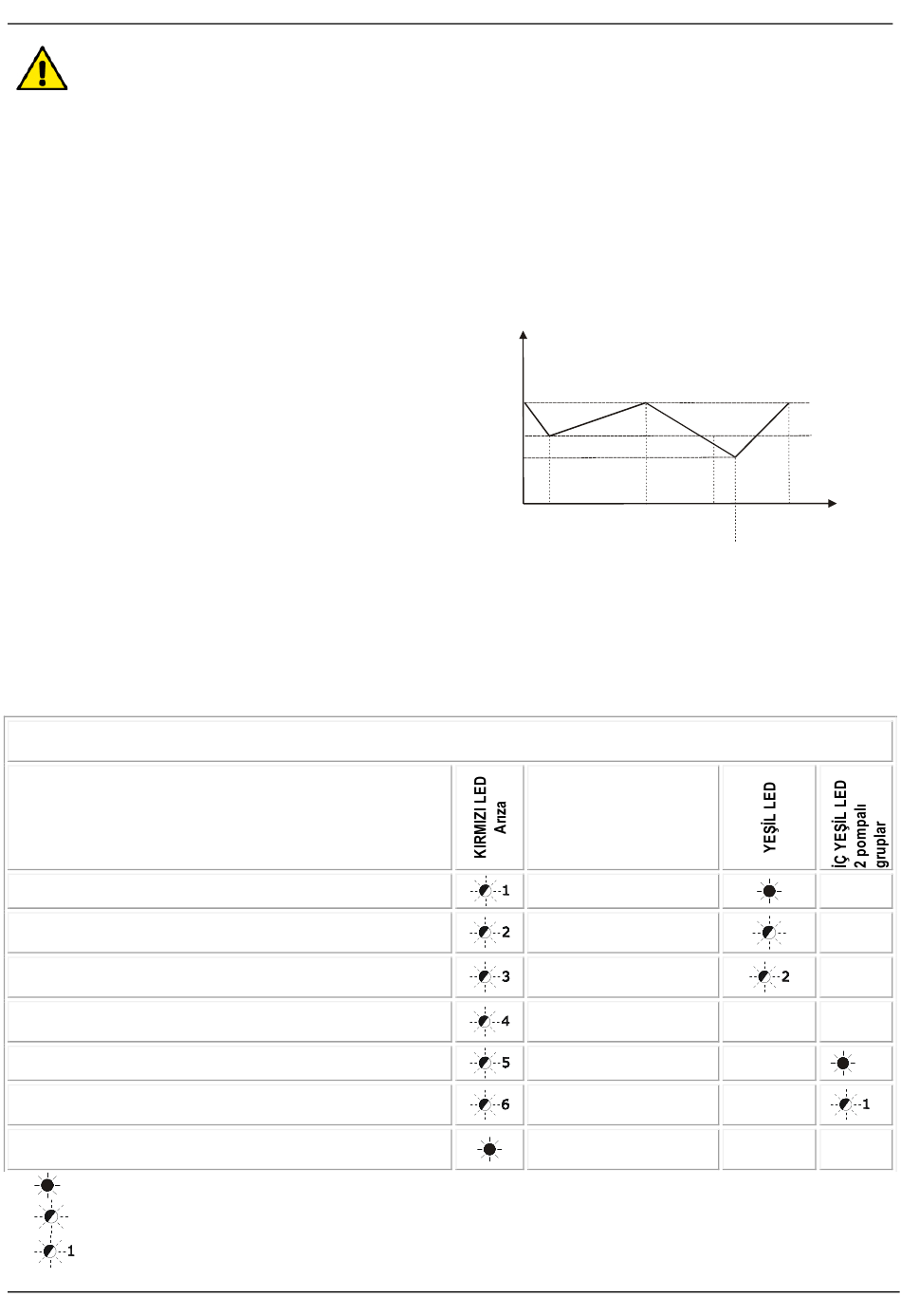

Örneğin Start basıncının 4 bar, Stop basıncının 6 bar ve DP değerinin 2 bar olması halinde Slave pompa, basınç 3 bar değerine
ulaştığında harekete geçecektir:
(Stop B. 6bar – Start B. 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Slave pompa Start basıncı =
(Start B. 4bar – DP ½ 1bar) = 3 bar
Master pompa Start basıncı = 4 bar
Master ve Slave pompa Stop basıncı = 6 bar
(+ Start basıncı değerinin %50'si)
DP 1/2 = 1 bar
Slave pompa Start basıncı = 3 bar
10. KORUMALAR VE ALARMLAR
Korumalar ve alarmlar, ilgili ışıklı ledlerin yanması aracılığı ile beher pompanın kapağı üzerinde bulunan kontrol ve ayar ön panelinde ve
sadece Basınç ve Akış Ölçer ve Basınçlandırma fonksiyonunda bulunan opsiyonel röle aracılığı ile uzaktan bildirilirler.
Genel alarm ve sinyal tablosu
AYAR VE KONTROL ÖN PANELİ
Alarm adı
Aşırı Basınç Alarmı
Dış Giriş Alarmı
(Uzaktan bildirme imkanı – RWS NO)
Kuru marş alarmı
(Uzaktan bildirme imkanı – RWS NO)
Anticycling Alarmı
Dip-Switch Uyumsuzluk Alarmı
2 pompalı Gruplarda iletişim eksikliği alarmı
(Uzaktan bildirme imkanı – RWS NO)
Beher pompa için 15 saati aşan kuru marş alarmı
2 pompalı Gruplar 4 saati aşan kuru marş alarmı
Led sabit yanık
Led flaşlı yanık
Işıklı ledin gerçekleştirdiği flaş sayısını belirtir.
TÜRKÇE
H
P.Stop
P.Start
4
DP ½
Master
ON
Sinyal adı
Akışsız beslenen kart
Akışlı beslenen kart
Antifriz fonksiyonu
Tek Active System
fonksiyonu
Master İletişimi
Slave İletişimi
70
6 6
4
3
Master e Slave
Master
Master
ON OFF
OFF
Slave
ON
t
Sönük
