DAB ACTIVE SYSTEM Installationsanweisung Und Wartung Seite 115

(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Slave pumba Start rõhk =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Master pumba Start rõhk= 4 bar
Master ja Slave pumba Stop rõhk= 6 bar
(+ 50% Start rõhu väärtusest)
DP 1/2 = 1 bar
Slave pumba Start rõhk= 3 bar
10. KAITSED JA HOIATUSMÄRGUANDED
Kaitsete ja hoiatusmärguannete sisselülitumisel süttivad vastavad LED-tuled kontrollimise ja reguleerimise paneelil, mis asub iga pumba
kaanel ning märguandeid edastatakse distantsilt valikulise relee abil ainult surve- ja survekontrolli funktsioonide korral.

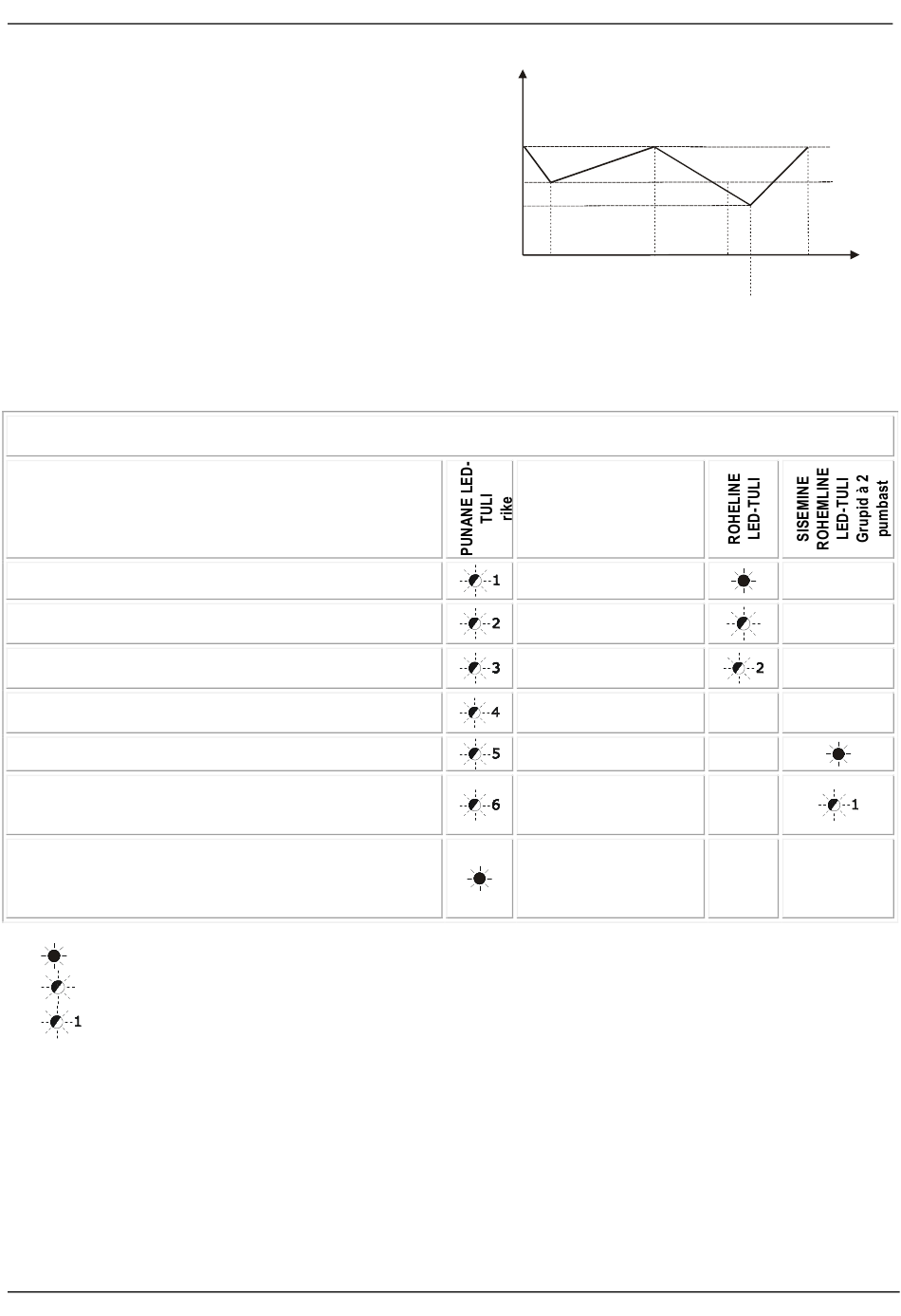

Hoiatusmärguannete ja signaalide üldtabel
KONTROLLIMISE JA REGULEERIMISE ESIPANEEL
Hoiatusmärguande nimetus
Ülerõhu hoiatusmärguanne
Välise toite hoiatusmärguanne
(distantsmärguande võimalus – NO RWS )
Kuivalt töötamise hoiatusmärguanne
(distantsmärguande võimalus – NO RWS)
Anticycling hoiatusmärguanne
Dip-Switch ebakõla hoiatusmärguanne
Ühenduse puudumise gruppides (al. 2st pumbast)
hoiatusmärguanne
(distantsmärguande võimalus – NO RWS)
Enam kui 15 tundi kuivalt töötamise hoiatusmärguanne ühe
pumba korral
Enam kui 4 tundi kuivalt töötamise hoiatusmärguanne
gruppide (al. 2st pumbast) korral
Süttinud LED-tuli
Vilkuv LED-tuli
Viitab süttinud LED-tulede arvule
10.1 ÜLERÕHU hoiatusmärguanne
Ülerõhu hoiatusmärguanne lülitub sisse pumba/pumpade peatumisel ja punase LED-tule süttimisega esipaneelil, kui seadme rõhk ületab 10
baari suuruse maksimaalrõhu.
Hoiatusmärguanne lülitub välja, kui seadme rõhk langeb alla 5 baari ja möödub maksimaalselt 40 sekundit..
10.2 VÄLISE TOITE hoiatusmärguanne
Välise toite hoiatusmärguanne on aktiivne ainult siis, kui on valitud funktsioon Dip Switch 6 – ON.
Hoiatusmärguanne lülitub sisse pumba/pumpade peatumisel ja punase LED-tule süttimisega esipaneelil ja distantsalarmil (juhul, kui see on
paigaldatud), kui ujuk või minimaalse rõhu kontroll tuvastavad imivoolikutes vee puudumise.
Kaitse sisselülitumise viibimisaega saab reguleerida 5 sekundi (Dip Switch 7 - ON) või 1 sekundi (Dip Switch - OFF) pikkuseks.
Seade käivitub uuesti, kui hoiatusmärguande põhjustanud probleemid on kõrvaldatud.
EESTI
H
Stop rõhk
Start rõhk
4
DP ½
Master
ON
Signaali nimetus
Kaart surveta varustatav
Kaart survega varustatav
Jäätumisvastane
funktsioon
Active System ainus
funktsioon
Teade Master
Teade Slave
110
6 6
4
3
Master ja Slave
Master
Master
ON OFF
OFF
Slave
ON
Välja lülitatud
t
