In caso di Gruppi a 2 pompe, DOPO AVER TOLTO LA TENSIONE DI RETE, collegare il cavo di connessione in dotazione
alla presa RJ delle rispettive schede.
ATTENZIONE! Il cavo presenta un'entrata Master e un'entrata Slave ben definite con relativa targhetta di identificazione!
5.3 Dip-Switch di selezione funzioni (Fig.3)
Nr. Stato in ON
1 Funzione pressurizzazione attiva.
Funzione RWS
2
(raccolta acqua piovana) attiva.
Regolazione pressione di Start:
3 - con funzione pressoflussostato: da 3 a 4,5 bar
- con funzione pressurizzazione: da 3,5 a 8 bar
4 Marcia forzata: 1 minuto
Ingresso esterno non autoripristinante
5 Funzione Anticycling disattiva.
6 Ingresso esterno attivo.
7 Ritardo intervento ingresso esterno: 5 secondi.
8 - -
6. FUNZIONE PRESSOFLUSSOSTATO, FUNZIONE PRESSURIZZAZIONE, FUNZIONE RWS (raccolta acqua piovana)
6.1 Regolazione Dip-Switch
Funzione pressoflussostato: Dip Switch 1 in OFF
Funzione pressurizzazione : Dip Switch 1 in ON
Funzione RWS: Dip Switch 2 in ON
Per la funzione RWS inserire nella scheda elettronica il relè optional di comando valvola a 3 vie. (vedi paragrafo 5.2 – rif.10)
6.2 Funzionamento pompa singola, funzionamento gruppi a 2 pompe
SOLO PER GRUPPI A 2 POMPE!!
Prima di effettuare l'avviamento collegare il cavo di connessione in dotazione alla presa RJ di comunicazione seriale delle 2 pompe,
tenendo presente che il cavo possiede un'entrata Master (pompa principale) e un'entrata Slave (pompa secondaria) ben definite con
relativa targhetta di identificazione.
Attenzione! Nella prima partenza, a seconda del collegamento del cavo alla presa RJ, si determinerà quale sarà la pompa
Master e quale la pompa Slave del Gruppo!
Per le successive ripartenze si avrà comunque una rotazione automatica tra pompa Master e pompa Slave!
Dopo aver effettuato l'avviamento della pompa, o delle pompe in caso di gruppi e collegato il cavo d'alimentazione alla rete elettrica,
come indicato nel Paragrafo 4.3:

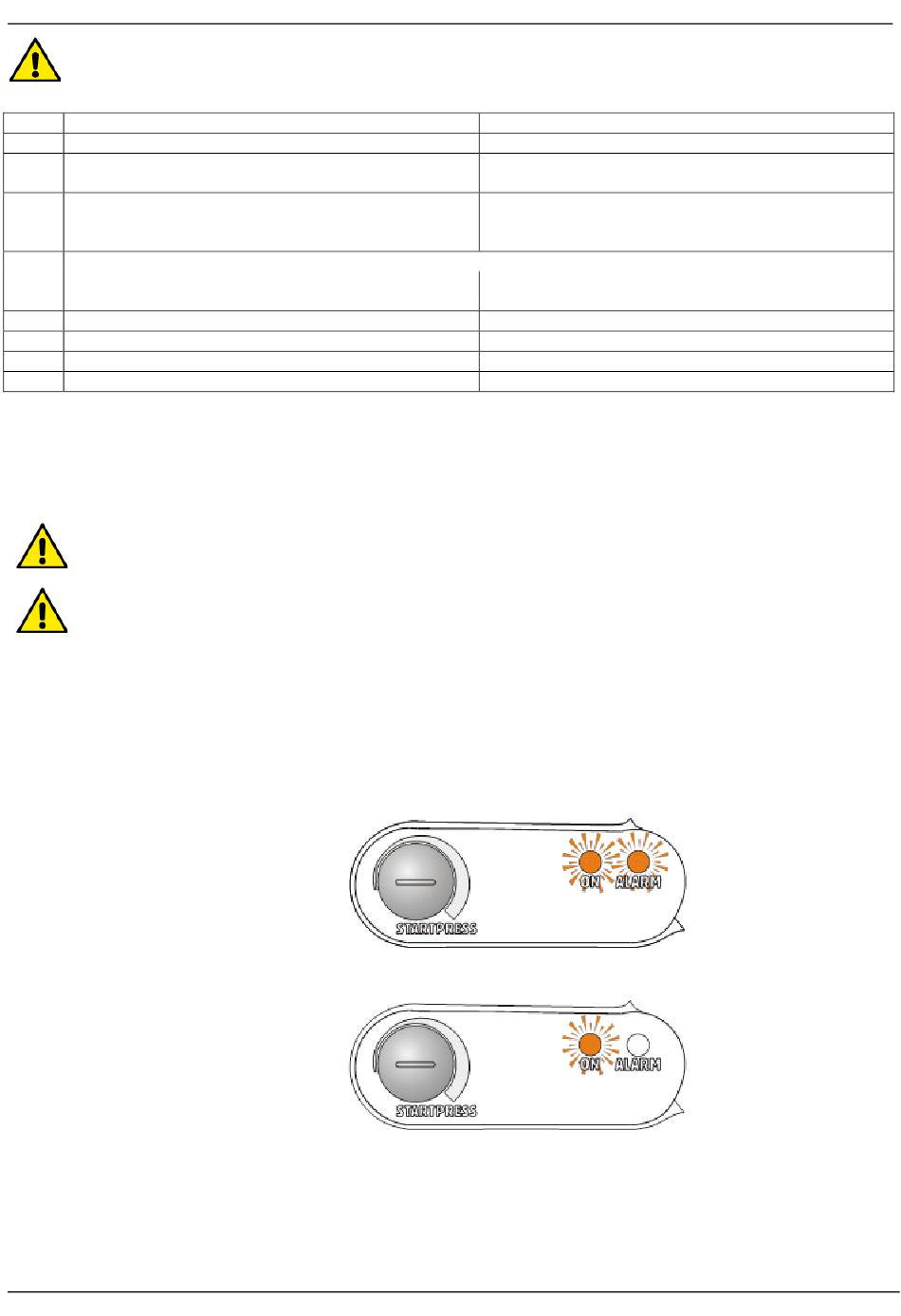

- l'indicatore luminoso rosso e quello verde del pannello frontale di controllo e regolazione di ogni pompa si accenderanno
contemporaneamente.
- La pompa, o le pompe in caso di gruppi, si avvierà automaticamente, mantenendo il led verde acceso fisso in assenza di
flusso d'acqua e accesso lampeggiante con presenza di flusso d'acqua
-
7. FUNZIONE PRESSOFLUSSOSTATO, FUNZIONE RWS (raccolta acqua piovana)
Regolazione Pressione di Start e di Stop
7.1 Regolazione Dip-Switch
Funzione pressoflussostato: Dip Switch 1 in OFF / Funzione RWS: Dip Switch 2 in ON
ITALIANO
Stato in OFF
Funzione pressoflussostato attiva.
Funzione RWS
(raccolta acqua piovana) disattiva.
Regolazione pressione di Start:
- con funzione pressoflussostato: da 1,5 a 3 bar
- con funzione pressurizzazione: da 1,5 a 6 bar
Solo per funzione pressoflussostato
Marcia forzata: da 3 a 8 secondi.
Ingresso esterno autoripristinante
Funzione Anticycling attiva.
Ingresso esterno disattivo.
Ritardo intervento ingresso esterno: 1 secondo.
- -
