DOK-CONTRL-SLC*F*STEP*-CO04-DE-P
IndraControl SafeLogic compact Erste Schritte
7.3.2
6 binäre Bits decodieren
7.4
Hinweise für TCP/IP-Kommunikation zum GS3S
7.4.1
IP-Konfiguration eines Sercos-Gerätes
Um 6 binäre Bits in eine bit-codierte ("Eins-aus-N") Information umzuwandeln
werden insgesamt 9 Funktionsblöcke benötigt. Ein 3-bit Decodierer ("FB 0")
dient als Vorauswertung und muss mit einem Wertebereich ("Range") 0..7
eingestellt werden. Bei den anderen 8 Funktionsblöcken werden jeweils 4-bit
Decodierer mit einem Wertebereich ("Range") 8..15 verwendet.

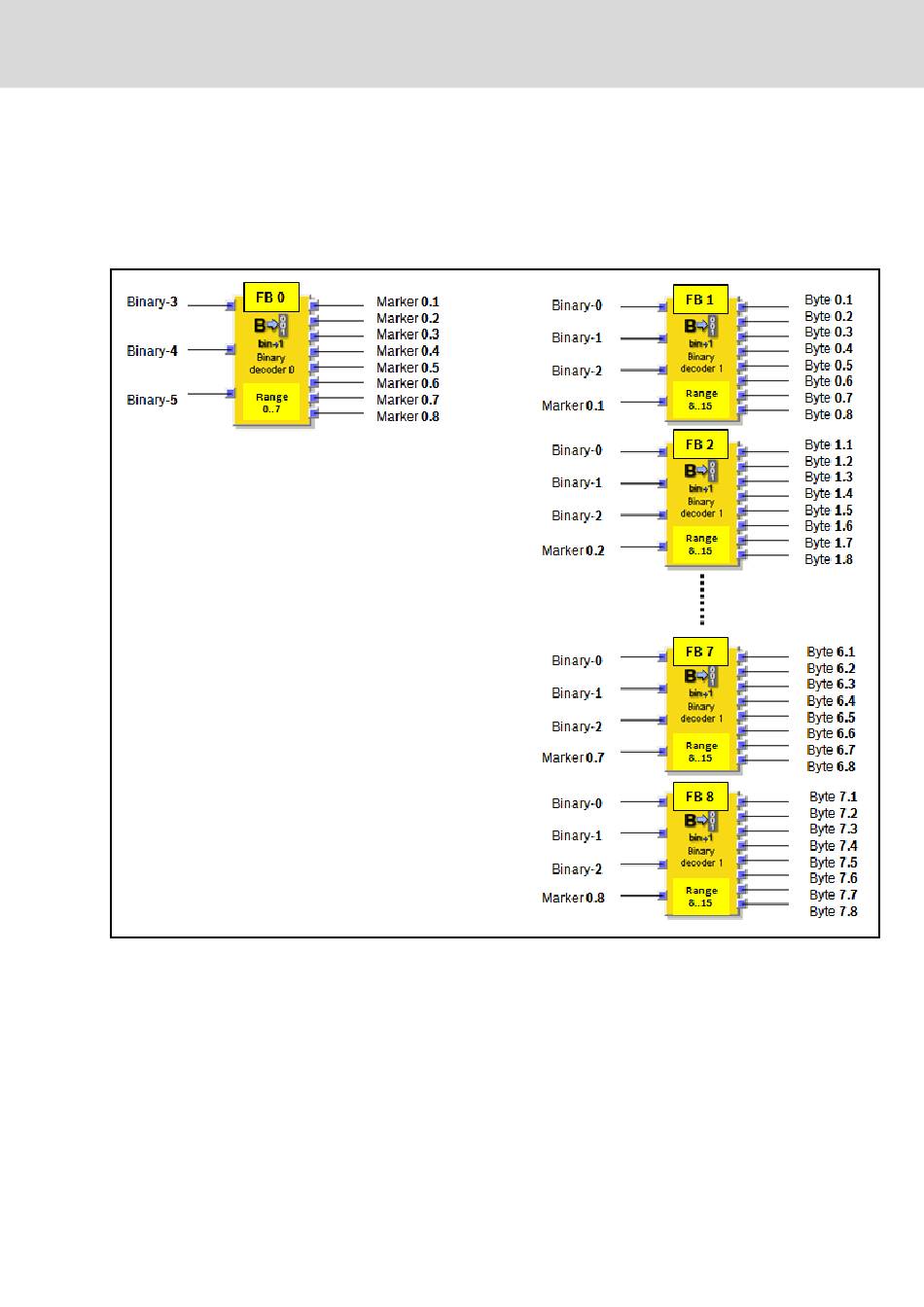

Abb. 7-7:
Exemplarische Logikschaltung um 6 binäre Bits zu decodieren
Die IP-Konfiguration eines Sercos-Gerätes wird über folgende Sercos-S-Pa‐
rameter eingestellt:
●
S-0-1020: IP-Adresse
●
S-0-1021: Subnetzmaske
●
S-0-1022: Standard-Gateway
Bosch Rexroth AG
45/57
Applikationshinweise
