IndraControl SafeLogic compact Erste Schritte
3
Produktbeschreibung SafeLogic compact
3.1
Allgemein
3.2
Versions- und Kompatibilitäts-Übersicht
Modul-Typ
CPU0: "low cost"
CPU-Module
1)
CPU1: EFI Link
CPU3: EFI Link + Flexi Line
Die SafeLogic compact ist eine modulare Sicherheitssteuerung zur Verarbei‐
tung binärer Logik.
Eine SafeLogic compact Station besteht aus einem CPU-Modul, bis zu 12 Er‐
weiterungsmodulen (I/O-Module, Drive Monitor
Gateway-Modulen.
Abb. 3-1:

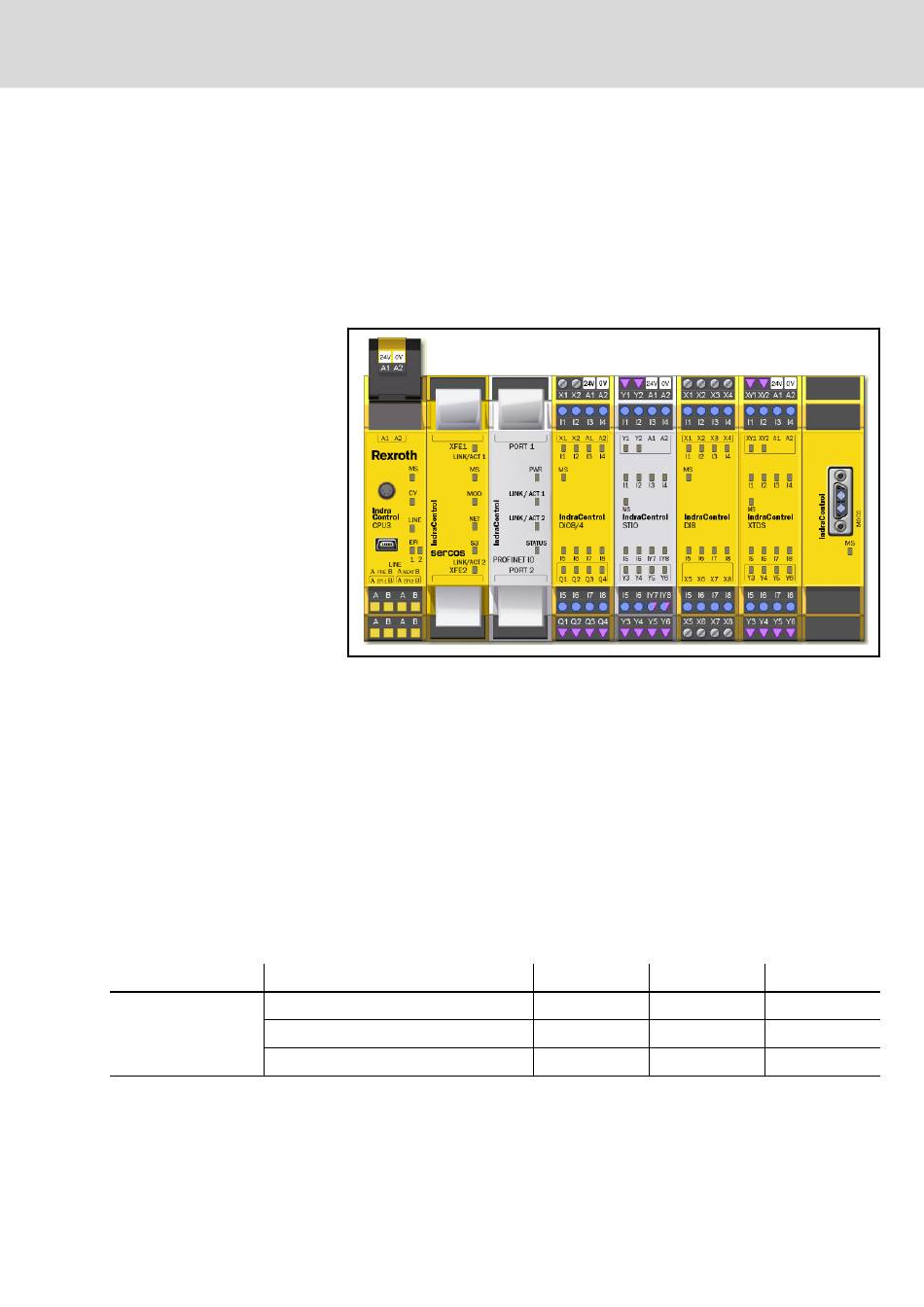

Hardware-Aufbau einer SafeLogic compact Station
Die Konfiguration der SafeLogic compact erfolgt mit dem SafeLogic Desig‐
ner. Mit einem funktionsblock-orientierten Logikeditor können bis zu 255
Funktionsbausteine aus einer umfangreichen Bausteinbibliothek verknüpft
werden. Die Logik-Zykluszeit wird abhängig vom Applikationsprogramm auto‐
matisch eingestellt (4...40 ms). Der Designer beinhaltet u. a. auch einen Si‐
mulationsmodus sowie ausführliche Reportfunktionen.
Eine Designer Version V1.x unterstützt immer alle bisherigen "Steps" (= Ma‐
jor-Firmwareversion) eines Moduls, z. B. der Designer V1.7 bis Step 3. Es
kann somit immer der neueste Designer verwendet werden. Eine Parallel-In‐
stallation von mehreren Designer-Versionen ist nicht möglich.
Nachfolgende Tabelle zeigt eine Übersicht der Module im SafeLogic Desig‐
ner V1.x.
5)
5)
Ein Drive Monitor (MOCx) Modul belegt zwei "Slots" der bis zu 12 möglichen Er‐
1)
weiterungsmodule
Bosch Rexroth AG
Produktbeschreibung SafeLogic compact
), sowie optional bis zu 2
1)
Designer V1.4
Designer V1.7
Step 2
Step 3
Step 2
Step 3
-
Step 3
13/57
Designer V1.8
Step 4
Step 4
Step 4
