DOK-CONTRL-SLC*F*STEP*-CO04-DE-P
IndraControl SafeLogic compact Erste Schritte
Alternative: "Bridging" bei XLC/MLC
Alternative: Sercos-netSwitch
7.4.4
Testmöglichkeiten und Fehlersuche
Beim Steuerungssystem XLC/MLC kann alternativ eine "Bridge" zwischen
Engineering-Port und Sercos-Netzwerk aktiviert werden. Auf diese Weise ist
der Engineering-Port Teil des Sercos-Netzwerks und es ist kein TCP/IP-Rou‐
ting in das Sercos-Netzwerk erforderlich. Der Engineering-Port hat dann die
IP-Adresse des Sercos-Masters (172.31.<Control>.254), d. h. es kann nur
die <Control>-Adresse eingestellt werden.

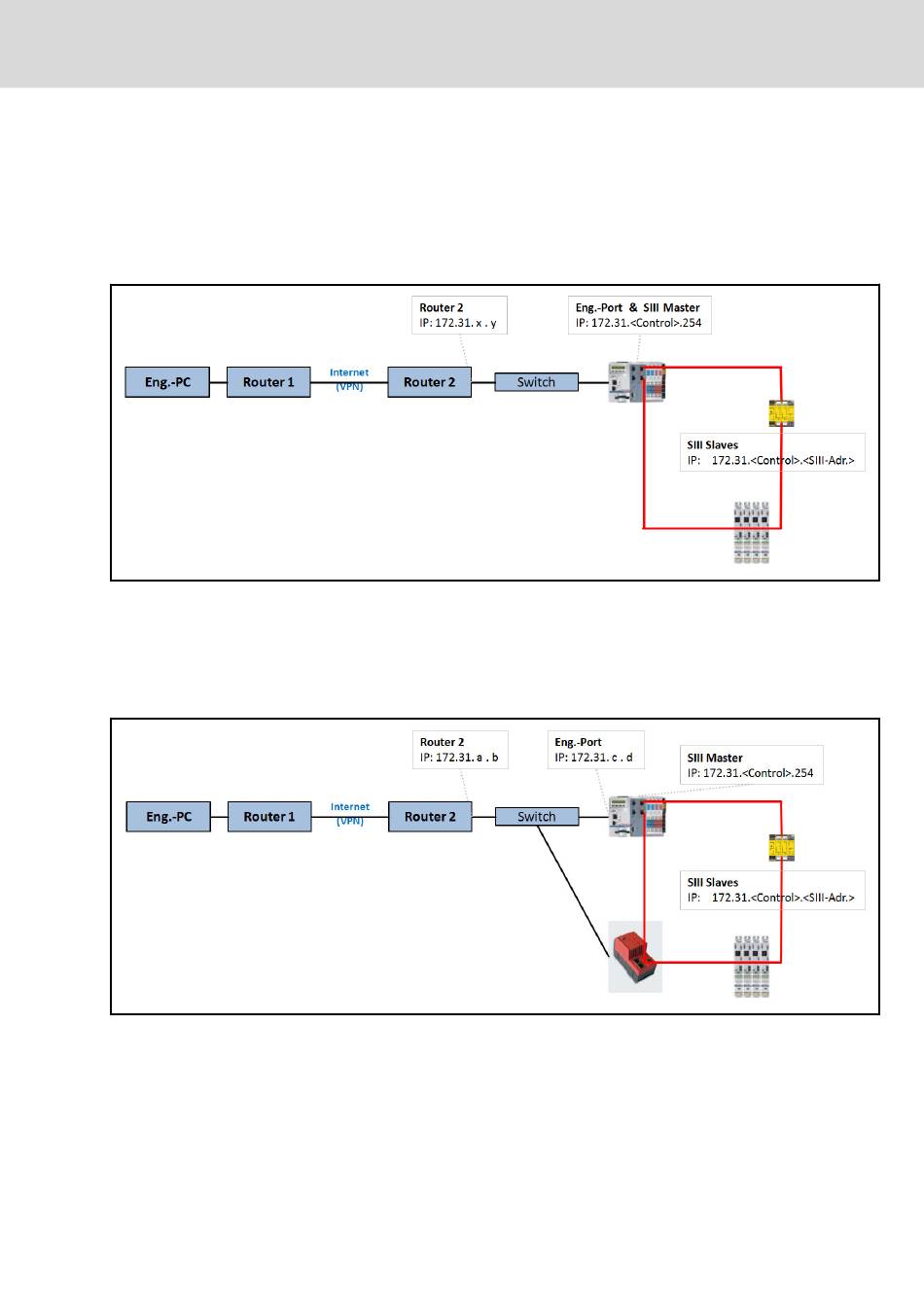

Abb. 7-11:
Netzwerkdarstellung mit "Bridging" in XLC/MLC
Eine weitere Alternative ist ein Sercos-netSwitch (Mat.-Nr. R911328254).
Dieser Switch verbindet ein Standard Ethernet-Netzwerk mit dem Sercos-
Netzwerk und es ist kein TCP/IP-Routing über die Sercos-Master-Steuerung
erforderlich.
Abb. 7-12:
Netzwerkdarstellung mit Sercos-netSwitch
Die TCP/IP-Konfiguration eines Netzwerkes kann unabhängig von der Desig‐
ner-Kommunikation getestet werden. Folgende Schritte werden hierzu emp‐
fohlen:
1. Die IP-Konfiguration des Sercos-Gerätes überprüfen: S-0-1020,
S-0-1021, S-0-1022. Falls der Sercos-Master die automatische IP-Konfi‐
Bosch Rexroth AG
49/57
Applikationshinweise
