44/57
Bosch Rexroth AG
Applikationshinweise
7.3.1
16 Bits binär codieren
Nachfolgende Abbildung zeigt, wie 16 bit-codierte Informationen "SMMx" in 4
binäre Bits codiert werden können. Eine Verriegelung, dass nur ein Bit
"SMMx" aktiviert werden darf, ist hierbei noch nicht enthalten, diese Verriege‐
lung müsste bei Bedarf noch ergänzt werden!

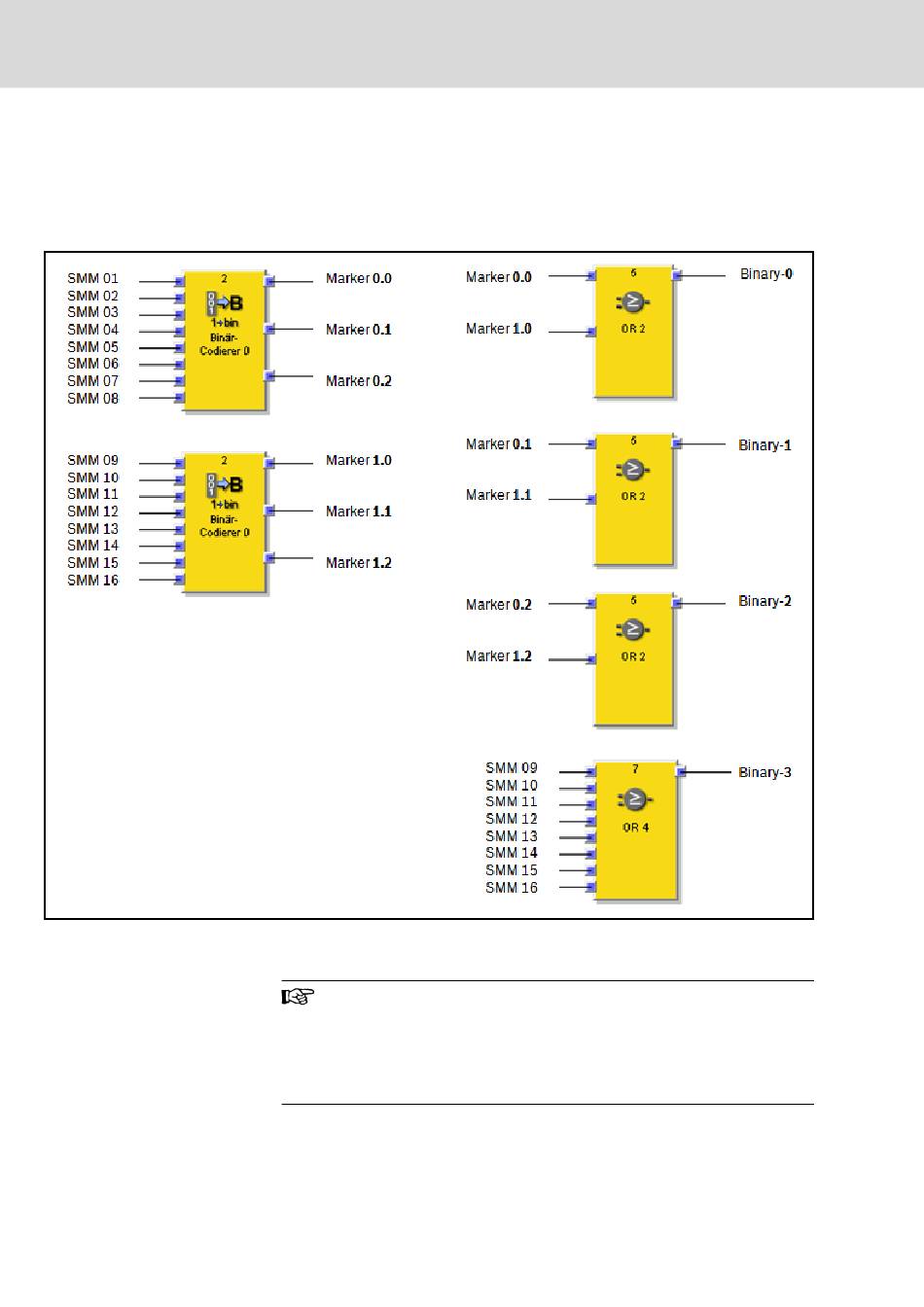

Abb. 7-6:
Exemplarische Logikschaltung um 16 Bits binär zu codieren
(Achtung: hier im Beispiel keine Verriegelung, wenn mehrere
"SMMx" Bits angewählt sind)
Bei der Ansteuerung der Rexroth IndraDrive Sicherheitstechnik
kann eine Verriegelung zum Beispiel so umgesetzt werden:
Wenn in obiger Beispielschaltung sowohl bei SMM 01-08 als
auch bei SMM 09-16 ein aktives Bit vorliegt (2 OR + AND), dann
darf das "EnablingControl" Steuersignal der IndraDrive Sicher‐
heitstechnik nicht gesetzt werden.
DOK-CONTRL-SLC*F*STEP*-CO04-DE-P
IndraControl SafeLogic compact Erste Schritte
