SafeLogic Designer – Erste Konfigurationsschritte
4.3
SafeLogic Designer DTMs im IndraWorks FDT-Container

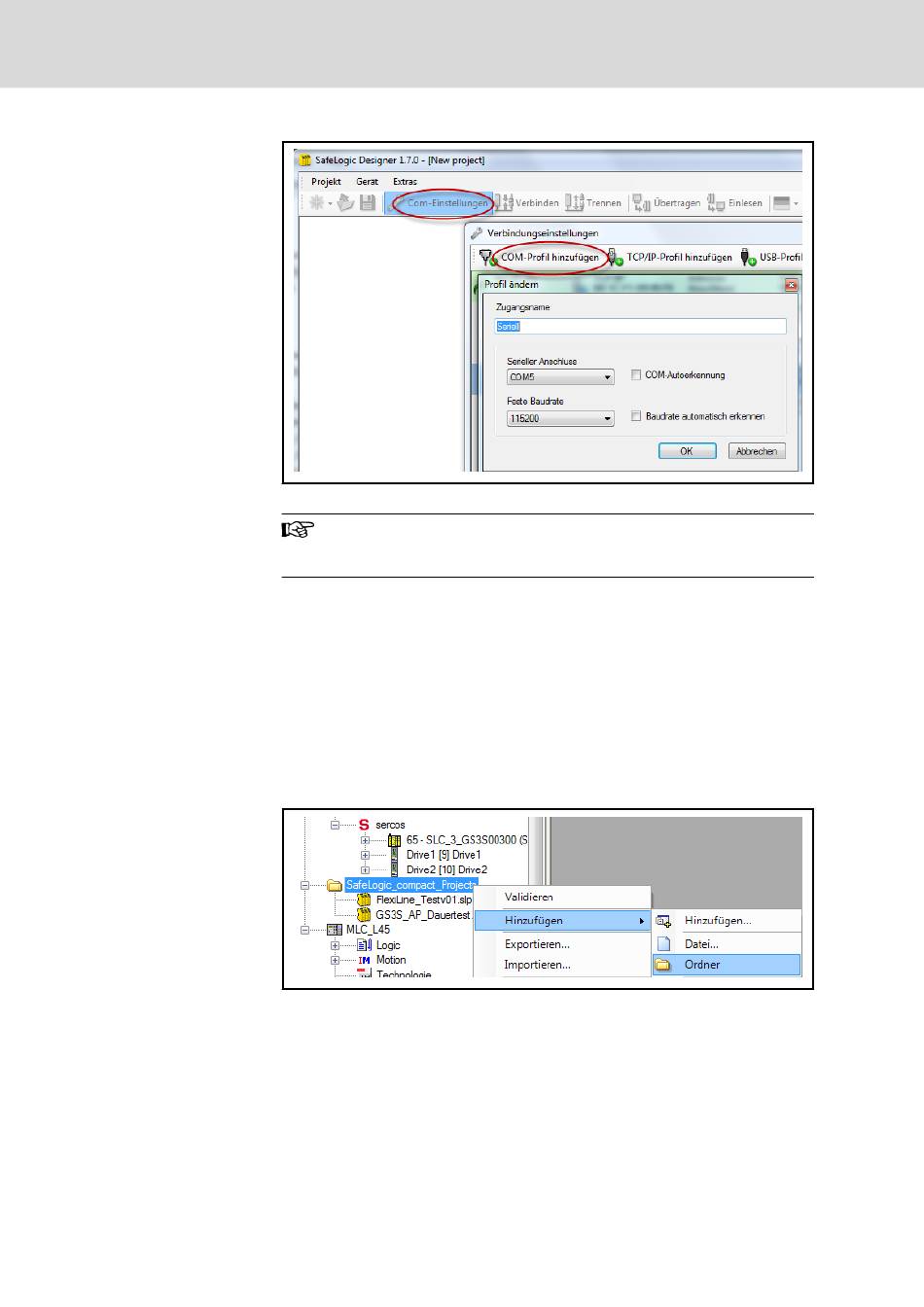

Abb. 4-2:
SafeLogic Designer COM-Profil konfigurieren
Bei verschiedenen USB-Seriell Adaptern wurden Kommunikati‐
onsprobleme beobachtet. Hier wird ausdrücklich der USB-Adap‐
ter UC-232A von ATEN empfohlen.
Beim CPU3-Modul kann alternativ auch ein USB-Profil verwendet werden.
Wurde ein entsprechendes Profil in den Verbindungseinstellungen erfolgreich
aktiviert, kann direkt "Verbinden" ausgeführt werden. Der SafeLogic Designer
erkennt dann automatisch den Hardware-Aufbau und scannt die Topologie;
eine vorhandene Software-Konfiguration kann optional ebenfalls eingelesen
werden.
Eine SafeLogic Designer Projektdatei (*.slp) kann bei Bedarf dann auch in ei‐
nem IndraWorks-Projekt eingebettet werden, d. h. die Projektdatei ist dann
im IndraWorks-Projektordner integriert. Mittels Doppelklick auf die Datei im
IndraWorks-Projektbaum wird der SafeLogic Designer als eigenständige An‐
wendung gestartet.
Abb. 4-3:
SafeLogic Designer Projektdatei (*.slp) im IndraWorks-Projekt einge‐
bettet
Bei Verwendung der SafeLogic Designer DTMs im IndraWorks FDT-Contai‐
ner sind aufgrund einer .NET Versionsumstellung folgende Versionsabhän‐
gigkeiten zu beachten:
●
SafeLogic Designer V1.3/V1.4 kann in IndraWorks ab 11V08 bis 13VRS
verwendet werden
