DOK-CONTRL-SLC*F*STEP*-CO04-DE-P
IndraControl SafeLogic compact Erste Schritte
6
Diagnosen
6.1
Diagnosen im SafeLogic Designer
6.2
Diagnosen für den Sercos Master
Modulstatus
Eine Übersicht über alle aktuellen Fehlerbits des SafeLogic compact Sys‐
tems ist im Hardware-Konfigurator (Online-Status) verfügbar.
Eine ausführliche Fehlerbeschreibung ist im Logbuch des SafeLogic Desig‐
ners zu finden.
Bei der "Report-" bzw. "Bericht"-Funktion wird im Online-Zustand
das Diagnose-Logbuch der PDF-Dokumentation hinzugefügt, d.
h. der Report enthält dann alle Informationen zu Hardware-Auf‐
bau und Software-Konfiguration sowie die Diagnose-Historie.

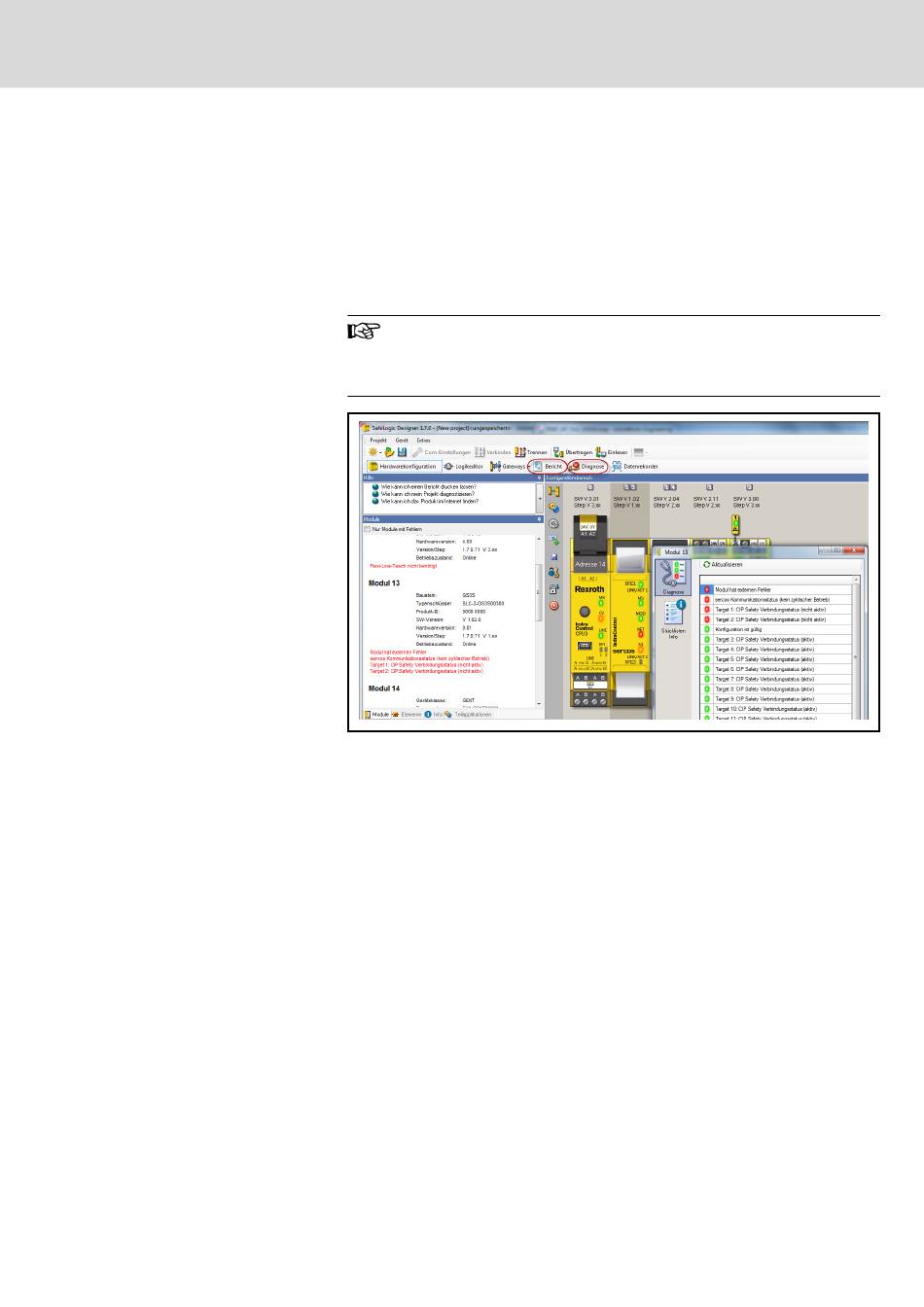

Abb. 6-1:
Diagnosen im SafeLogic Designer Hardware-Konfigurator (Online-
Status)
Eine SafeLogic compact Station besteht aus bis zu 15 Modulen: 1 CPU-Mo‐
dul, bis zu 2 Gateways, bis zu 12 Erweiterungsmodule (I/O-Module, Drive
Monitor).
Jedes Modul hat eine 4 Byte Modulstatus-Diagnose. Diese Diagnosebits wer‐
den auch im SafeLogic Designer im Hardware-Konfigurator (Online-Status)
angezeigt, siehe z. B.
Abb. 6-1 "Diagnosen im SafeLogic Designer Hard‐
ware-Konfigurator (Online-Status)" auf Seite
bung dieser Modulstatus-Diagnosebits finden Sie in der Diagnose-Gateway
Dokumentation "IndraControl SafeLogic compact Diagnose Gateways" (siehe
Tab. 1-2 "Weiterführende Dokumente" auf Seite
Die ersten drei Bits dieser Statusdiagnose (Operational Status/Internal Error/
External Error) sind bei jedem Modul identisch und in der zyklischen Kommu‐
nikation zum Sercos Master im Slot 0 parallel zu den benutzerdefinierten Da‐
ten bereits vorhanden, siehe
Sercos Master und GS3S" auf Seite
Designer V1.7 und CPUx FW 3.00 (und höher) auch im Logikeditor auswähl‐
bar und könnten somit auf die benutzerdefinierbaren Daten konfiguriert wer‐
den, wenn eine zyklische Übertragung zum Sercos Master gewünscht wird.
Bosch Rexroth AG
33. Eine ausführliche Beschrei‐
4).
Kap. 5.2.1
"Zyklische I/O-Daten zwischen
23. Alle weiteren Bits sind ab SafeLogic
33/57
Diagnosen
