zh 462 | EPS 708 | 保养
6.8.2 更换过滤器流量计
1
2
3
4

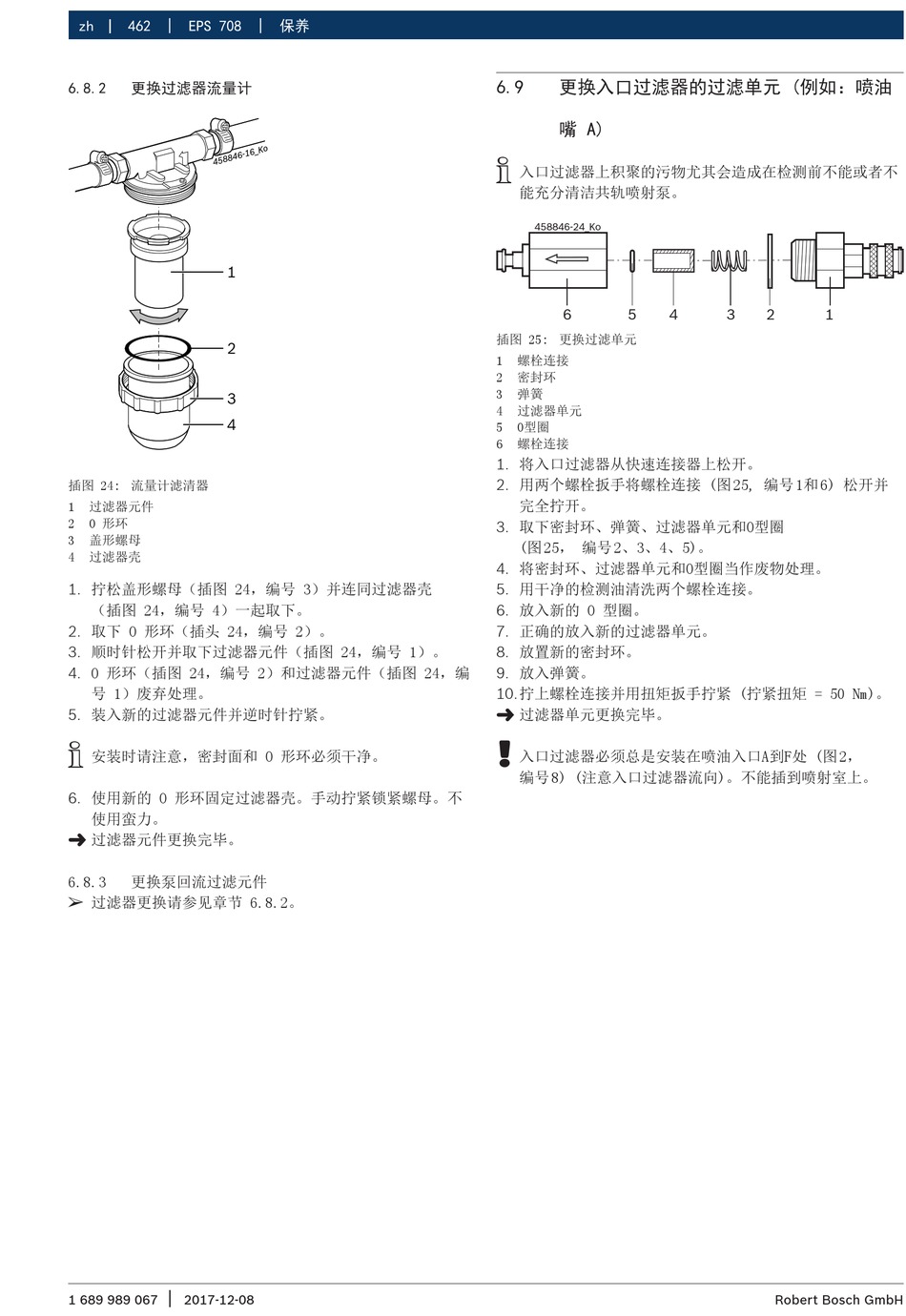

插图 24: 流量计滤清器
1 过滤器元件
2 O 形环
3 盖形螺母
4 过滤器壳
1. 拧松盖形螺母（插图 24，编号 3）并连同过滤器壳
（插图 24，编号 4）一起取下。
2. 取下 O 形环（插头 24，编号 2）。
3. 顺时针松开并取下过滤器元件（插图 24，编号 1）。
4. O 形环（插图 24，编号 2）和过滤器元件（插图 24，编
号 1）废弃处理。
5. 装入新的过滤器元件并逆时针拧紧。
i
安装时请注意，密封面和 O 形环必须干净。
6. 使用新的 O 形环固定过滤器壳。手动拧紧锁紧螺母。不
使用蛮力。
"
过滤器元件更换完毕。
6.8.3 更换泵回流过滤元件
¶
过滤器更换请参见章节 6.8.2。
|
1 689 989 067 2017-12-08
6.9 更换入口过滤器的过滤单元 (例如：喷油
嘴 A)
i
入口过滤器上积聚的污物尤其会造成在检测前不能或者不
能充分清洁共轨喷射泵。
458846-24_Ko
6 5 4
插图 25: 更换过滤单元
1 螺栓连接
2 密封环
3 弹簧
4 过滤器单元
5 O型圈
6 螺栓连接
1. 将入口过滤器从快速连接器上松开。
2. 用两个螺栓扳手将螺栓连接 (图 25, 编号 1和 6) 松开并
完全拧开。
3. 取下密封环、弹簧、过滤器单元和O型圈
(图 25， 编号 2、3、4、5)。
4. 将密封环、过滤器单元和O型圈当作废物处理。
5. 用干净的检测油清洗两个螺栓连接。
6. 放入新的 O 型圈。
7. 正确的放入新的过滤器单元。
8. 放置新的密封环。
9. 放入弹簧。
10. 拧上螺栓连接并用扭矩扳手拧紧 (拧紧扭矩 = 50 Nm)。
"
过滤器单元更换完毕。
!
入口过滤器必须总是安装在喷油入口A到F处 (图 2，
编号 8) (注意入口过滤器流向)。不能插到喷射室上。
3 2 1
