24 | EPS 708 | Instandhaltung
6.6
Filter Zulauf (Prüfölfilter und Feinfilter)
und Prüfölfilter (Kühlung) wechseln
Die folgende Handlungsanweisung beschreibt den
Wechsel des Feinfilters und der Prüfölfilter. Beim Filter
Zulauf müssen immer Prüfölfilter und Feinfilter gemein-
sam gewechselt werden.
i
Entsorgung Prüföl und Prüfölfilter siehe Kapitel 7
"Außerbetriebnahme".

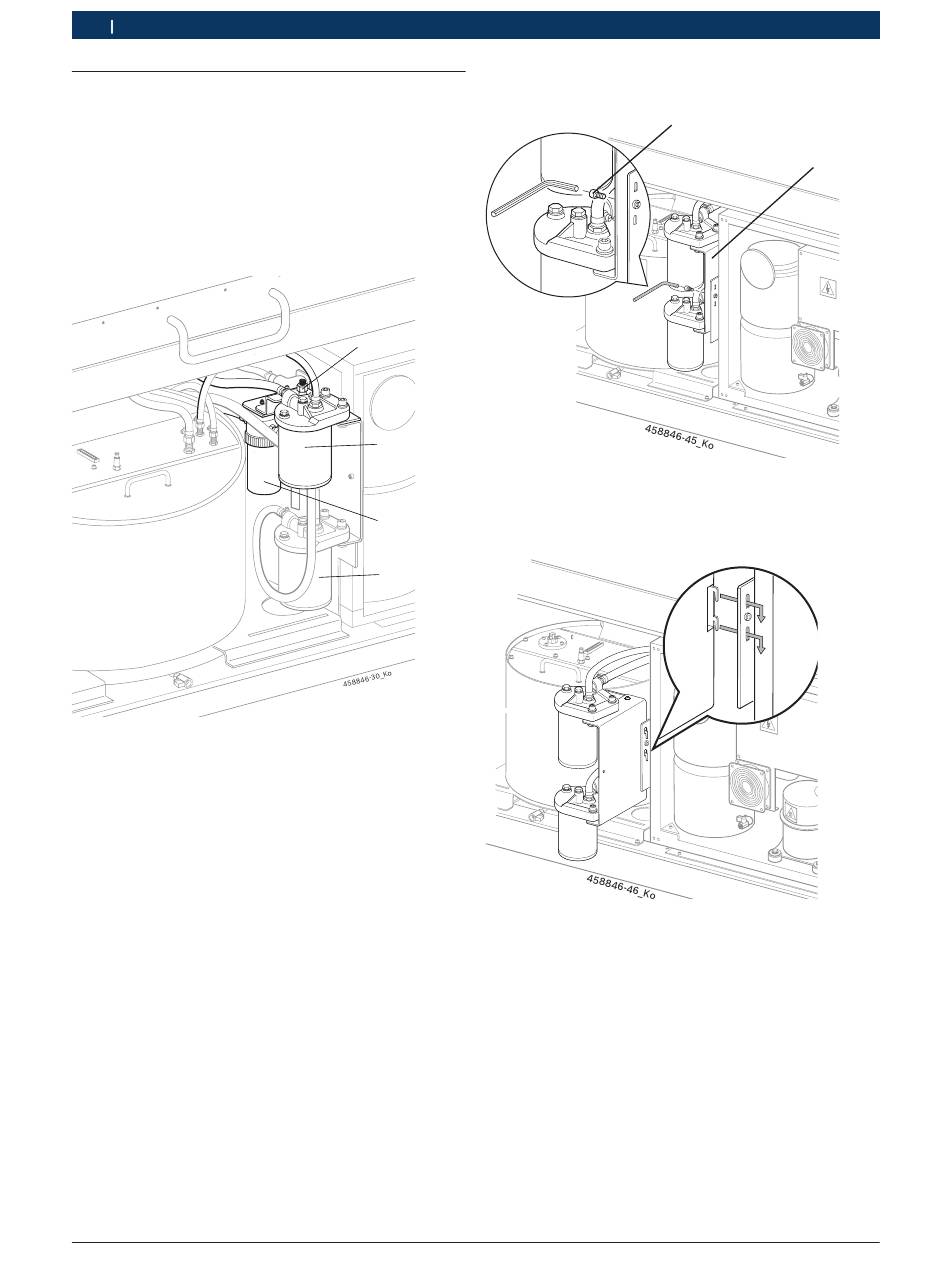

Abb. 14: Feinfilter, Prüfölfilter
1 Ablassschlauch für Prüföl
2 Prüfölfilter (Kühlung)
3 Filter Zulauf (Feinfilter)
4 Filter Zulauf (Prüfölfilter)
6.6.1
Prüfölfilter (Kühlung) wechseln
i
Der Filter Zulauf (Prüfölfilter) wird in gleicher Weise
wie der Prüfölfilter (Kühlung) gewechselt. Die bei-
liegende Dichtung des Filterelements ist für den Fil-
terdeckel vorgesehen. Die Dichtung muss bei jedem
Filterwechsel auch gewechselt werden.
1. Alle offenen Anwendungen beenden.
2. PC über Windows-Betriebssystem herunterfahren.
3. EPS708 am Hauptschalter ausschalten.
4. Vordere rechte Abdeckung (Abb.1, Pos. 2) abnehmen.
|
1 689 989 067
2017-12-08
5. Inbusschraube (Abb. 15, Pos. 1) entfernen.
1
2
Abb. 15: Haltewinkel lösen
1 Inbusschraube
2 Haltewinkel
3
6. Haltewinkel (mit den Filtern) aushängen.
4
Abb. 16: Haltewinkel einhängen
7. Haltewinkel (mit den Filtern) an den vorderen Aus-
sparungen einhängen (siehe Abb. 16).
1
2
