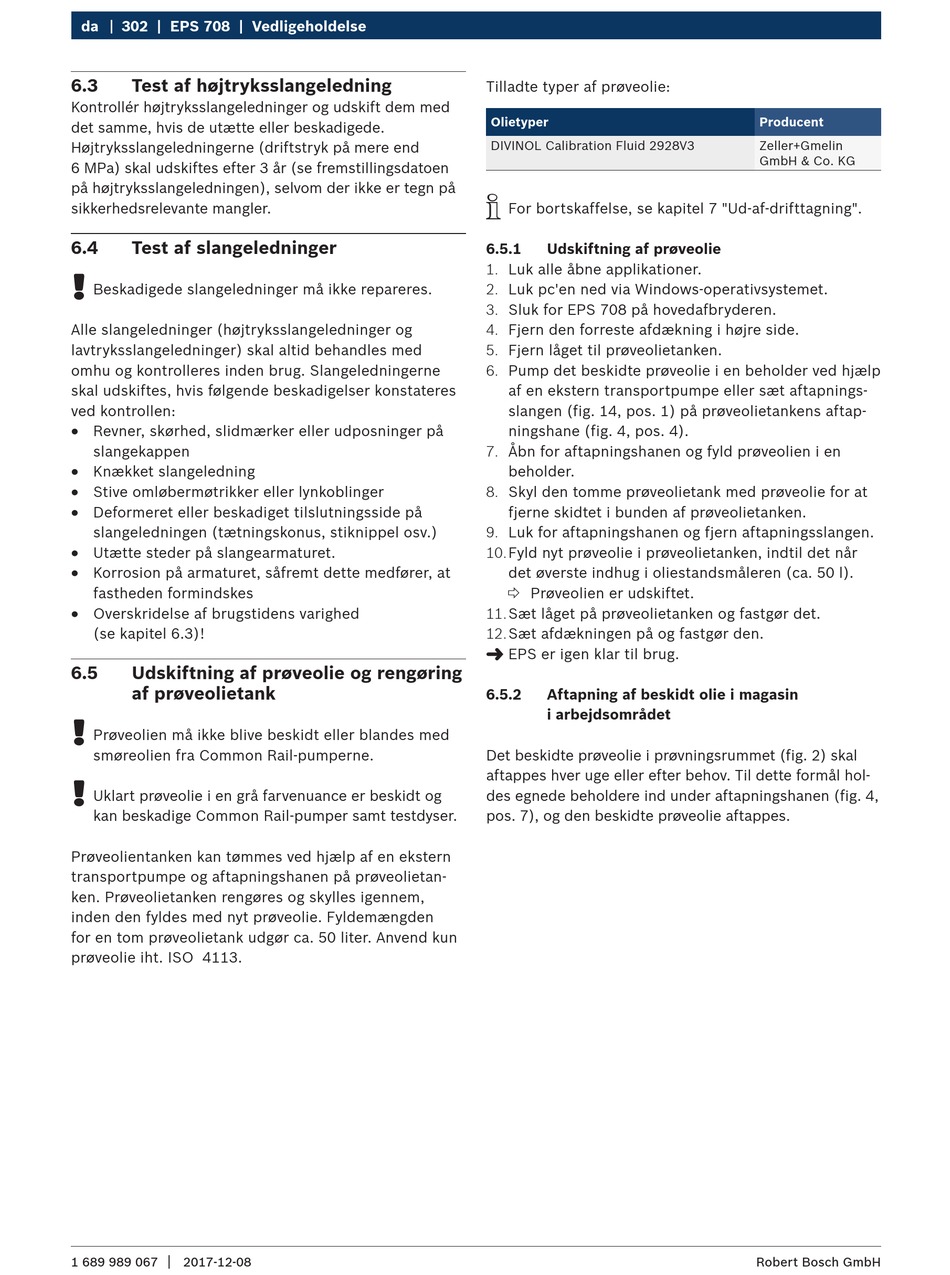

Bosch EPS 708 Originalbetriebsanleitung Seite 302

da 302 | EPS 708 | Vedligeholdelse
6.3 Test af højtryksslangeledning
Kontrollér højtryksslangeledninger og udskift dem med
det samme, hvis de utætte eller beskadigede.
Højtryksslangeledningerne (driftstryk på mere end
6 MPa) skal udskiftes efter 3 år (se fremstillingsdatoen
på højtryksslangeledningen), selvom der ikke er tegn på
sikkerhedsrelevante mangler.
6.4 Test af slangeledninger
!
Beskadigede slangeledninger må ikke repareres.
Alle slangeledninger (højtryksslangeledninger og
lavtryks slangeledninger) skal altid behandles med
omhu og kontrolleres inden brug. Slangeledningerne
skal udskiftes, hvis følgende beskadigelser konstateres
ved kontrollen:
R
Revner, skørhed, slidmærker eller udposninger på
slangekappen
R
Knækket slangeledning
R
Stive omløbermøtrikker eller lynkoblinger
R
Deformeret eller beskadiget tilslutningsside på
slangeledningen (tætningskonus, stiknippel osv.)
R
Utætte steder på slangearmaturet.
R
Korrosion på armaturet, såfremt dette medfører, at
fastheden formindskes
R
Overskridelse af brugstidens varighed
(se kapitel 6.3)!
6.5 Udskiftning af prøveolie og rengøring
af prøveolietank
!
Prøveolien må ikke blive beskidt eller blandes med
smøreolien fra Common Rail-pumperne.
!
Uklart prøveolie i en grå farvenuance er beskidt og
kan beskadige Common Rail-pumper samt testdyser.
Prøveolientanken kan tømmes ved hjælp af en ekstern
transportpumpe og aftapningshanen på prøveolietan-
ken. Prøveolietanken rengøres og skylles igennem,
inden den fyldes med nyt prøveolie. Fyldemængden
for en tom prøveolietank udgør ca. 50 liter. Anvend kun
prøveolie iht. ISO 4113.
|
1 689 989 067 2017-12-08
Tilladte typer af prøveolie:
Olietyper
DIVINOL Calibration Fluid 2928V3
i
For bortskaffelse, se kapitel 7 "Ud-af-drifttagning".
6.5.1 Udskiftning af prøveolie
1. Luk alle åbne applikationer.
2. Luk pc'en ned via Windows-operativsystemet.
3. Sluk for EPS 708 på hovedafbryderen.
4. Fjern den forreste afdækning i højre side.
5. Fjern låget til prøveolietanken.
6. Pump det beskidte prøveolie i en beholder ved hjælp
af en ekstern transportpumpe eller sæt aftapnings-
slangen (fig. 14, pos. 1) på prøveolietankens aftap-
ningshane (fig. 4, pos. 4).
7. Åbn for aftapningshanen og fyld prøveolien i en
beholder.
8. Skyl den tomme prøveolietank med prøveolie for at
fjerne skidtet i bunden af prøveolietanken.
9. Luk for aftapningshanen og fjern aftapningsslangen.
10. Fyld nyt prøveolie i prøveolietanken, indtil det når
det øverste indhug i oliestandsmåleren (ca. 50 l).
 Prøveolien er udskiftet.
11. Sæt låget på prøveolietanken og fastgør det.
12. Sæt afdækningen på og fastgør den.
"
EPS er igen klar til brug.
6.5.2 Aftapning af beskidt olie i magasin
i arbejdsområdet
Det beskidte prøveolie i prøvningsrummet (fig. 2) skal
aftappes hver uge eller efter behov. Til dette formål hol-
des egnede beholdere ind under aftapningshanen (fig. 4,
pos. 7), og den beskidte prøveolie aftappes.
Producent
Zeller+Gmelin
GmbH & Co. KG
Robert Bosch GmbH
