tr 416 | EPS 708 | Ürün tarifi
Yüksek basınç hortum hattının bir yanında, değiştiri-
lebilen vida dişi adaptörü vardır (bkz. şek. 6, poz. 1).
Common-Rail pompasındaki yüksek basınç çıkışının vida
dişi büyüklüğüne bağlı olarak vida dişi adaptörü değiş-
tirilebilir. Kullanım için vida dişi adaptörü yüksek basınç
hortuma hattına vidalanmakta ve sıkıştırılmaktadır.
Teslimat kapsamına, aşağıdaki vida dişi boyları için üç
vida dişi adaptörü dahildir:
Vida dişi adaptörü
1 683 345 065
1 683 345 052
1 683 345 053
1 680 750 123 kodlu bölünmüş test basıncı hatlarıyla
1 680 712 324 kodlu yüksek basınç hortum hattı, zor
ulaşılabilen yüksek basınç çıkışlarına bağlanabilmekte-
dir. Test basıncı hattını yüksek basınç basınç hortum
hattına bağlamak için, 1 683 345 053 kodlu vida dişi
adaptörünün (bkz. Şek 7, poz. 3) kullanılması gerekir.
1
2

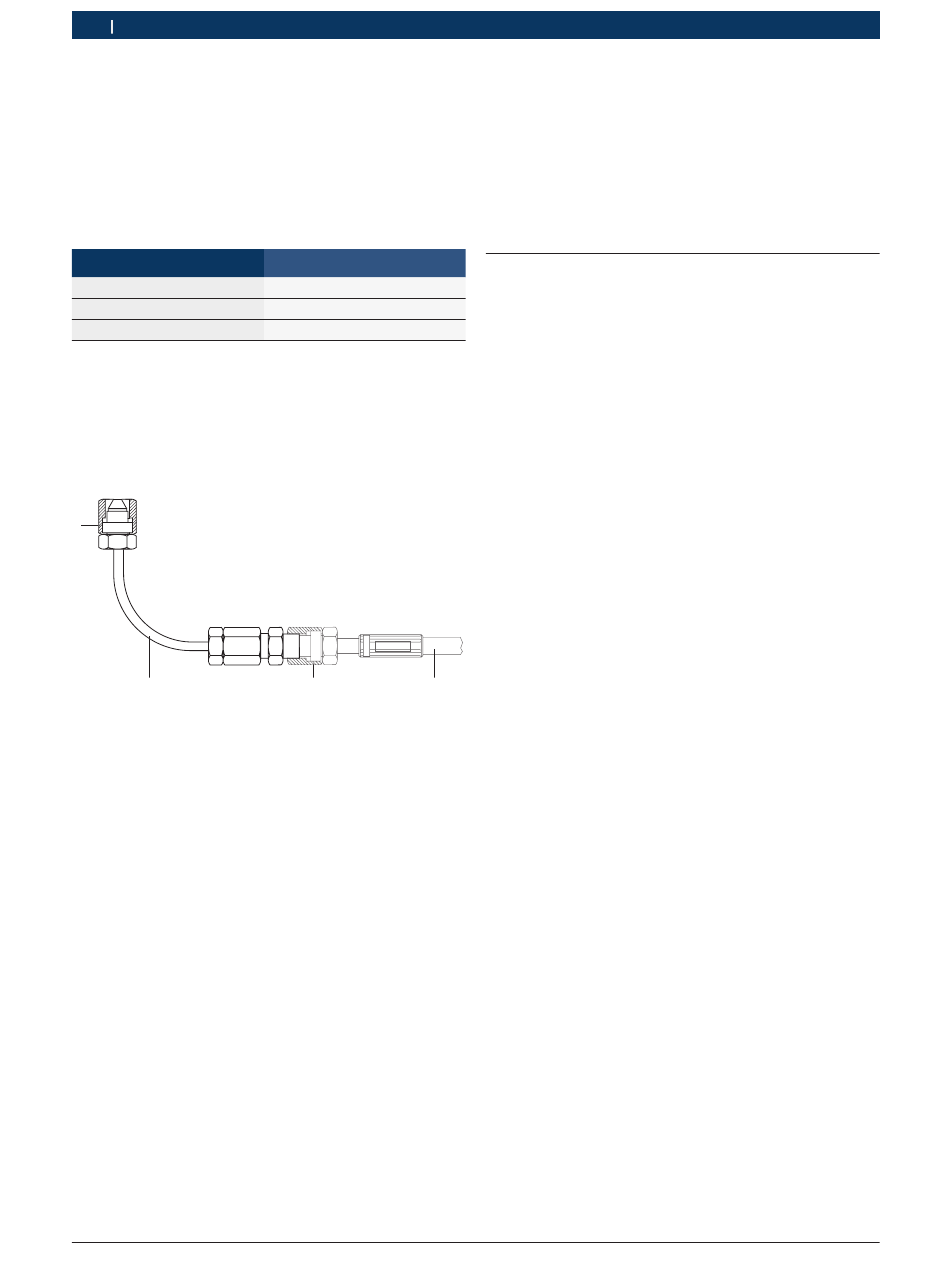

Şek. 7: Test basıncı hattı 1 680 750 123
1 Vida dişi adaptörü
2 Test basıncı hattı 1 680 750 123
3 Vida dişi adaptörü 1 683 345 053 (M16x1,5 – M18x1,5)
4 Yüksek basınç hortum hattı 1 680 712 324
|
1 689 989 067 2017-12-08
Vida dişleri
M12x1,5 – M18x1,5
M14x1,5 – M18x1,5
M16x1,5 – M18x1,5
FD: 2010-09
458843-03_Pal
3 4
3.5.8 Yağlama yağı beslemesi (özel aksesuar)
Yağlama yağı beslemesi sayesinde yakıtla yağlanan Com-
mon Rail pompaları, test işletimi sırasında yağlama yağı
ile beslenmektedir.
i
Yağlama yağı beslemesinin monte edilmesine ilişkin
bilgiler, 1 689 978 558 kodlu kurulum talimalarında
yer almaktadır.
3.6 Kurulum ve ilk çalıştırma
EPS 708 ünitesi sadece Bosch yetkili servisi veya yetkili
servis merkezleri tarafından devreye alınabilir. EPS 708
ünitesinin ilk çalıştırma işlemleri, 1 689 978 559 kodlu
dokümanda tarif edilmiştir.
i
Yazıcının (özel aksesuar) kurulması ve bağlanması
montaj kılavuzunda tarif edilmiştir.
