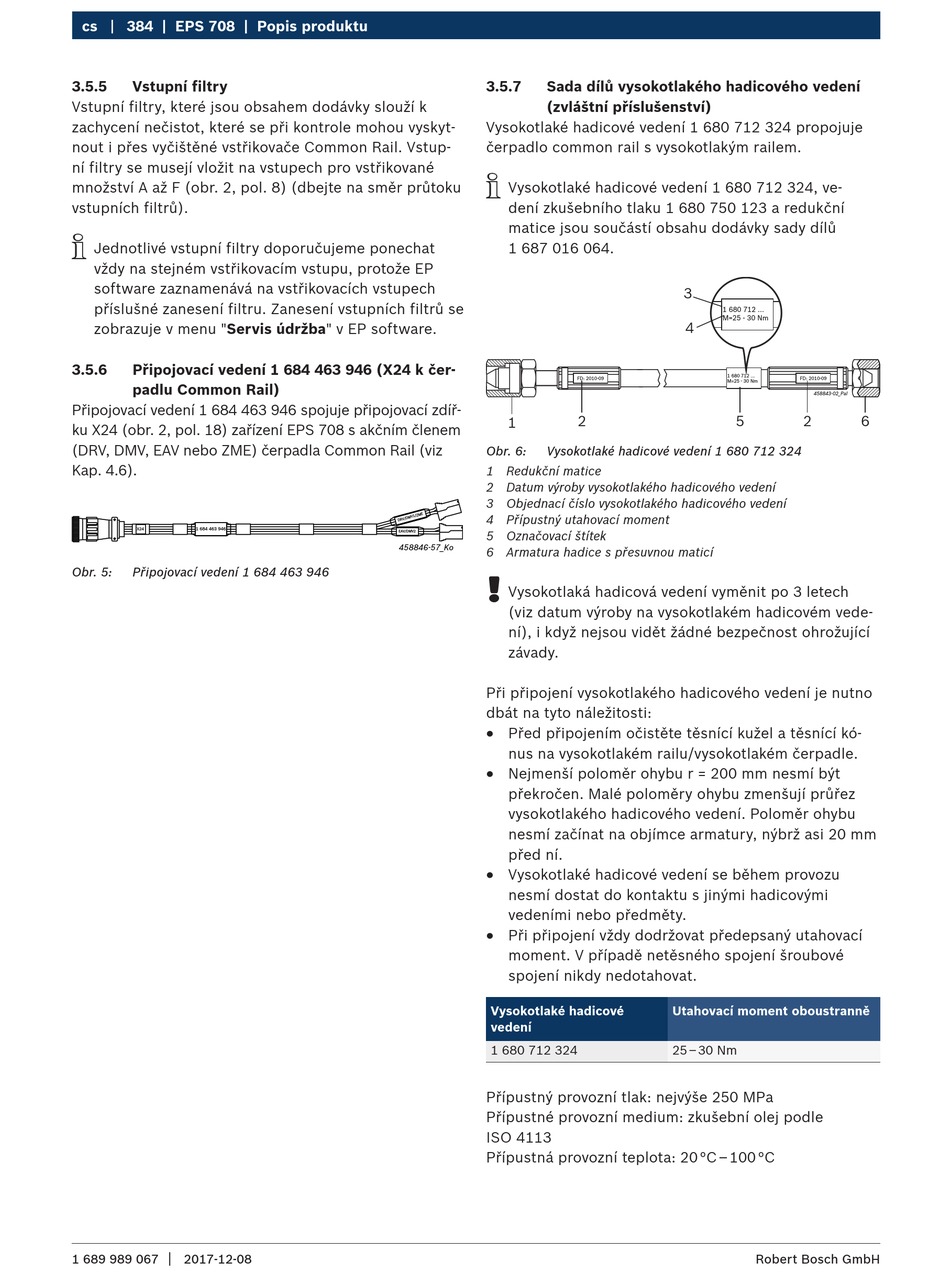

cs 384 | EPS 708 | Popis produktu
3.5.5 Vstupní filtry
Vstupní filtry, které jsou obsahem dodávky slouží k
zachycení nečistot, které se při kontrole mohou vyskyt-
nout i přes vyčištěné vstřikovače Common Rail. Vstup-
ní filtry se musejí vložit na vstupech pro vstřikované
množství A až F (obr. 2, pol. 8) (dbejte na směr průtoku
vstupních filtrů).
i
Jednotlivé vstupní filtry doporučujeme ponechat
vždy na stejném vstřikovacím vstupu, protože EP
software zaznamenává na vstřikovacích vstupech
příslušné zanesení filtru. Zanesení vstupních filtrů se
zobrazuje v menu "Servis údržba" v EP software.
3.5.6 Připojovací vedení 1 684 463 946 (X24 k čer-
padlu Common Rail)
Připojovací vedení 1 684 463 946 spojuje připojovací zdíř-
ku X24 (obr. 2, pol. 18) zařízení EPS 708 s akčním členem
(DRV, DMV, EAV nebo ZME) čerpadla Common Rail (viz
Kap. 4.6).
1 684 463 946
X24
Obr. 5: Připojovací vedení 1 684 463 946
|
1 689 989 067 2017-12-08
3.5.7 Sada dílů vysokotlakého hadicového vedení
(zvláštní příslušenství)
Vysokotlaké hadicové vedení 1 680 712 324 propojuje
čerpadlo common rail s vysokotlakým railem.
i
Vysokotlaké hadicové vedení 1 680 712 324, ve-
dení zkušebního tlaku 1 680 750 123 a redukční
matice jsou součástí obsahu dodávky sady dílů
1 687 016 064.
FD: 2010-09
2
1
Obr. 6: Vysokotlaké hadicové vedení 1 680 712 324
1 Redukční matice
2 Datum výroby vysokotlakého hadicového vedení
3 Objednací číslo vysokotlakého hadicového vedení
4 Přípustný utahovací moment
5 Označovací štítek
EAV/DMV2
458846-57_Ko
6 Armatura hadice s přesuvnou maticí
!
Vysokotlaká hadicová vedení vyměnit po 3 letech
(viz datum výroby na vysokotlakém hadicovém vede-
ní), i když nejsou vidět žádné bezpečnost ohrožující
závady.
Při připojení vysokotlakého hadicového vedení je nutno
dbát na tyto náležitosti:
R
Před připojením očistěte těsnící kužel a těsnící kó-
nus na vysokotlakém railu/vysokotlakém čerpadle.
R
Nejmenší poloměr ohybu r = 200 mm nesmí být
překročen. Malé poloměry ohybu zmenšují průřez
vysokotlakého hadicového vedení. Poloměr ohybu
nesmí začínat na objímce armatury, nýbrž asi 20 mm
před ní.
R
Vysokotlaké hadicové vedení se během provozu
nesmí dostat do kontaktu s jinými hadicovými
vedeními nebo předměty.
R
Při připojení vždy dodržovat předepsaný utahovací
moment. V případě netěsného spojení šroubové
spojení nikdy nedotahovat.
Vysokotlaké hadicové
vedení
1 680 712 324
Přípustný provozní tlak: nejvýše 250 MPa
Přípustné provozní medium: zkušební olej podle
ISO 4113
Přípustná provozní teplota: 20 °C – 100 °C
3
1 680 712 ...
M=25 - 30 Nm
4
1 680 712 ...
FD: 2010-09
M=25 - 30 Nm
458843-02_Pal
5 2
Utahovací moment oboustranně
25 – 30 Nm
Robert Bosch GmbH
