Réglages de la suspension avant

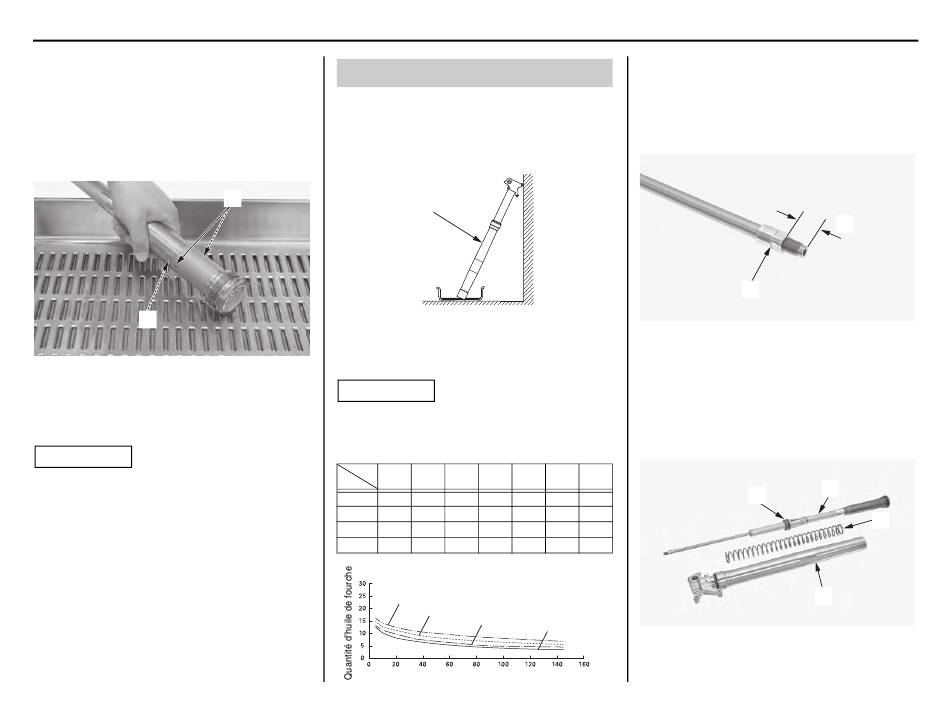

15.Vidanger l'huile en excès par les orifices
d'huile (7) de la chambre d'huile/ressort
d'amortisseur de fourche (8).
Lors de l'opération ci-dessus, environ 10 cm
d'huile de fourche sont évacués de la chambre
d'huile/ressort d'amortisseur de fourche par
l'orifice d'huile et il reste alors 205 cm
dans la chambre.
(8)
(7) orifices d'huile
(8) chambre d'huile/ressort d'amortisseur de fourche
Verser l'huile vidangée dans un récipient
approprié et la jeter en respectant la
réglementation (page 148).
REMARQUE
Une mise au rebut incorrecte des liquides de vidange
est nocive pour l'environnement.
124
Réglages pour la compétition

Remontage de la fourche

1. Vidanger l'huile de fourche de l'ensemble de patte
de fourche (1) en plaçant celui-ci tête en bas.
3
(Il reste environ 9,8 cm
dans le tube extérieur/tube plongeur lorsque
celui est laissé tête en bas pendant 20
3 d'huile
minutes environ à 20 °C)
(7)
(1) ensemble de patte de fourche
Pour se débarrasser adéquatement des
liquides de vidange, lire Le pilote et
l'environnement (page 148).
REMARQUE
Une mise au rebut incorrecte des liquides de vidange
est nocive pour l'environnement.
Quantité d'huile de fourche restant dans la patte de
fourche (sans amortisseur et ressort)
minute
5
° C
0 16,1
10 14,9
20 13,2
30 12,5
(cm 3 )
0 °C
Durée d'inversion tête en bas
3
d'huile de fourche
(1)
unité : cm
10 20 35 55 85 145
14,2 12,4 10,8 9,8 8,4 7,0
12,5 11,3 9,5 8,0 6,9 5,8
11,4 9,8 7,8 6,6 5,1 4,7
10,2 8,2 6,9 5,8 4,4 3,6
10 °C
20 °C
30 °C
(minutes)
2. Serrer complètement le contre-écrou de
boulon central de fourche (2) et mesurer la
longueur de filetage (A) comme sur la
figure.
Standard : 16 – 18 mm
Essuyer toute huile sur l'amortisseur de
fourche.
(2)
(2) contre-écrou de boulon central de fourche
(A) longueur de filetage
3. Souffler toute l'huile hors du ressort de
fourche (3) avec un jet d'air comprimé.
Reposer le ressort de fourche et l'arrêtoir de
ressort (4) dans l'ensemble d'amortisseur
de fourche (5).
Reposer l'ensemble d'amortisseur de fourche
dans l'ensemble de patte de fourche (1).
3
(4)
(1) ensemble de patte de fourche
(3) ressort de fourche
(4) arrêtoir de ressort
(5) ensemble d'amortisseur de fourche
(A)
(5)
(3)
(1)
