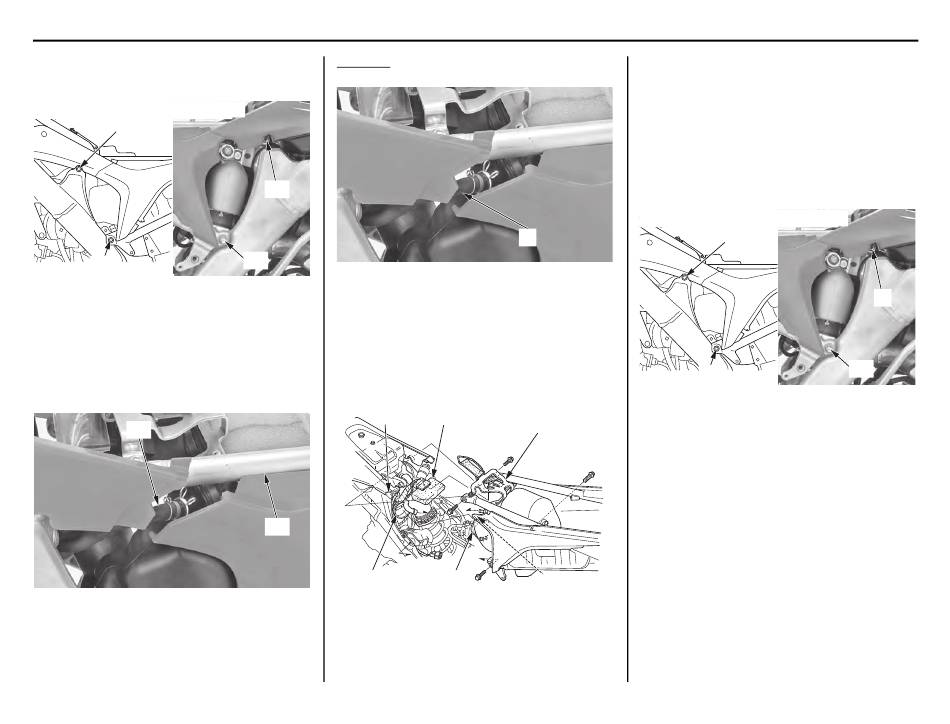

8. Verwijder de hulpframebout rechtsonder (17) en
de hulpframebout linksonder (18).
Verwijder de bovenste hulpframebouten (19).
Linkerzijde: Rechterzijde:
(19)
(18)
(17) hulpframebout rechtsonder
(18) hulpframebout linksonder
(19) bovenste hulpframebouten
9. Trek het hulpframe (20) iets naar achteren en
koppel de carterventilatieslang (21) los van de
luchtfilterverbindingsbuis.
Verwijder het hulpframe.
Pas op dat u de ECM en de draden niet beschadigt.
(21)
(20) hulpframe
(21) carterventilatieslang
Inbouwen
1. Sluit de carterventilatieslang (1) aan.
(19)
(17)
(1) carterventilatieslang
2. Breng de ECM (2) op zijn plaats in de steun (3).
3. Lijn de lippen van de kappen (4) uit met de lippen
van het luchtfilterhuisdeksel (5).
4. Bevestig het bovenste en onderste deel van het
hulpframe losjes aan het hoofdframe, terwijl u de
luchtfilterverbindingsbuis (6) op het
gasklephuis (7) aansluit.
5. Draai alle hulpframebouten los aan.
(4)
(20)
(7)
(2) ECM
(3) steun
(4) lippen aan kappen
(1)
(2)
(3)
(6)
(5)
(5) lippen van luchtfilterhuisdeksel
(6) luchtfilterverbindingsbuis
(7) gasklephuis
Hulpframe
6. Zet het hulpframe in lijn met het achterwiel en
haal de bovenste hulpframebouten (8), de
hulpframebout linksonder (9) en de
hulpframebout rechtsonder (10) met het
voorgeschreven aantrekkoppel:
bovenste hulpframebouten:
33 N·m (3,4 kgf·m)
hulpframebout linksonder:
33 N·m (3,4 kgf·m)
hulpframebout rechtsonder:
49 N·m (5,0 kgf·m)
Linkerzijde: Rechterzijde:
(8)
(9)
(8) bovenste hulpframebouten
(9) hulpframebout linksonder
(10) hulpframebout rechtsonder
Onderhoud aan uw Honda
(8)
(10)
(vervolg)
