Kraftstoffsystem
Austausch des
Kraftstoffpumpenfilters
Den Kraftstofftank mithilfe eines im Handel
erhältlichen Handsaughebers oder auf andere
geeignete Weise in einen für Benzin
zugelassenen Behälter entleeren.
Beim Entleeren des Kraftstofftanks darauf
achten, die Kraftstoffpumpe nicht zu
beschädigen.
WARNUNG
Benzin ist äußerst feuergefährlich und
explosiv. Mit Benzin vorsichtig umgehen.
Verbrennungen und ernsthafte Verletzungen
können verursacht werden.
• Den Motor stoppen und Wärme, Funken
sowie Flammen fern halten.
• Benzin nur im Freien handhaben.
• Verschüttetes Benzin unverzüglich
aufwischen.
48
Warten Ihrer Honda

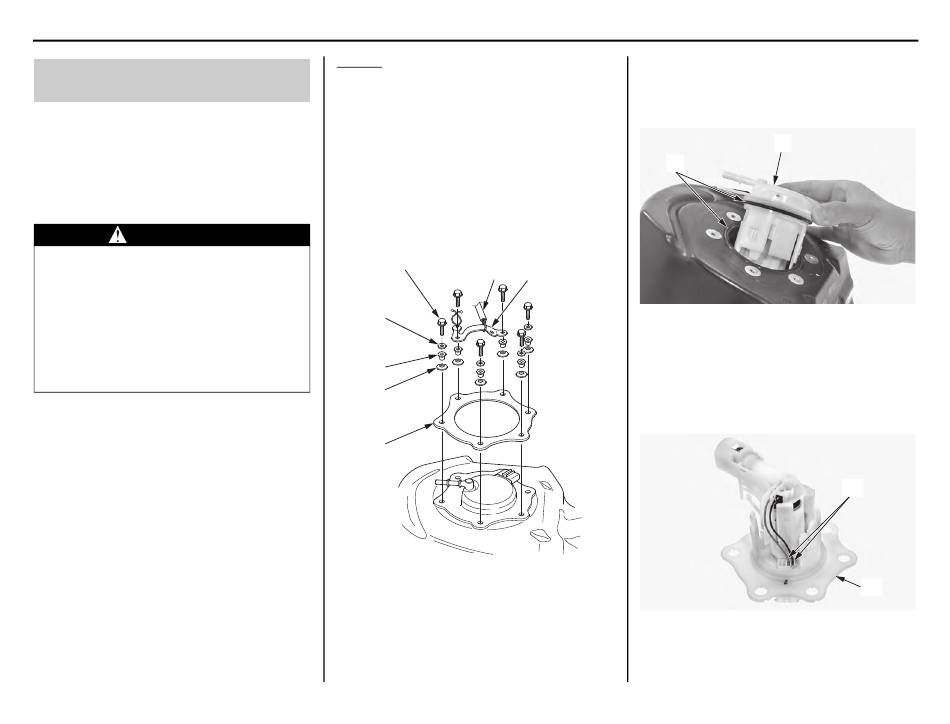

Ausbau
1. Den Kraftstoffdruck entlasten (Seite 45).
2. Die Kraftstoffleitung abtrennen (Seite 45).
3. Kraftstoffpumpen-Befestigungsschrauben
(1), Haltekabelführung (2), Haltekabel (3),
Scheiben (4), Hülsen (5),
Konusfederscheiben (6) und
Kraftstoffpumpenplatte (7) abnehmen,
während der Kraftstofftank gehalten wird.
4. Den Kraftstofftank abnehmen.
Beim Abnehmen des Haltekabels darauf
achten, den Kraftstofftank nicht fallen zu
lassen.
(1)
(3)
(4)
(5)
(6)
(7)
(1) Kraftstoffpumpen-Befestigungsschrauben
(2) Haltekabelführung
(3) Haltekabel
(4) Scheiben
(5) Hülsen
(6) Konusfederscheiben
(7) Kraftstoffpumpenplatte
5. Kraftstoffpumpeneinheit (8) und O-Ringe (9)
abnehmen.
Darauf achten, die Kraftstoffpumpeneinheit
nicht zu beschädigen.
(9)
(2)
(8) Kraftstoffpumpeneinheit
6. Die Kraftstoffpumpen-Kabelklemmen (10)
vom Kraftstoffpumpensockel (11)
abtrennen.
Beim Abtrennen der Kraftstoffpumpen-
Kabelklemmen darauf achten, die Kabel nicht
zu beschädigen.
(10) Kraftstoffpumpen-Kabelklemmen
(11) Kraftstoffpumpensockel
(8)
(9) O-Ringe
(10)
(11)
