Système d'embrayage

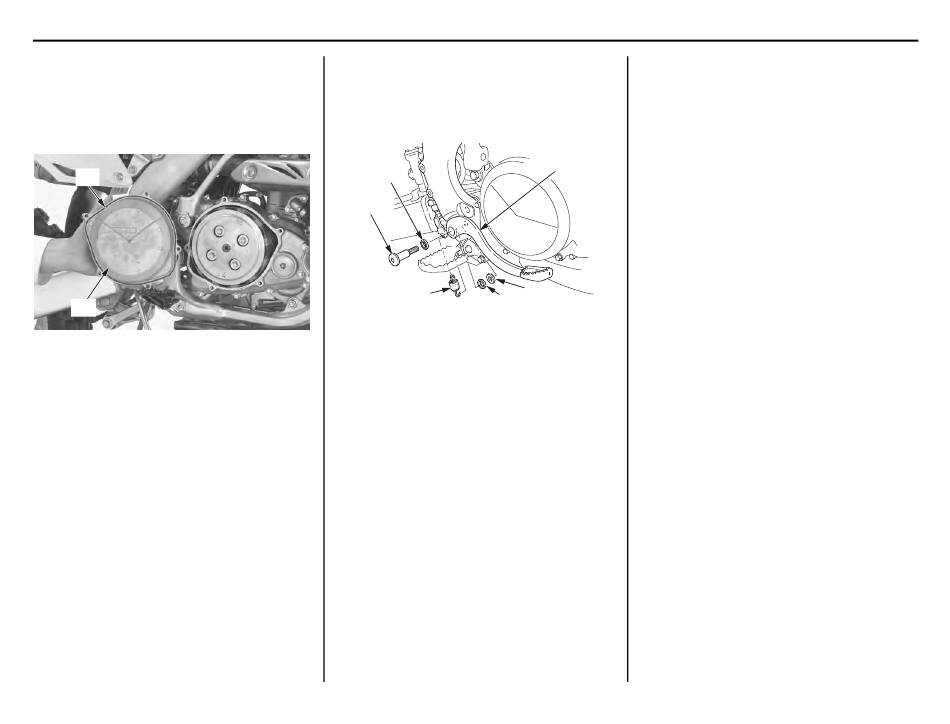

9. Enduire d'huile un joint torique neuf (12) et
le poser dans la gorge du couvercle
d'embrayage (13).
10.Reposer le couvercle en serrant les cinq
boulons de couvercle en diagonale en deux
ou trois passes au couple spécifié :
10 N·m (1,0 kgf·m)
(12)
(13)
(12) joint torique (neuf) (13) couvercle d'embrayage
11.Lubrifier les cache-poussière (14) et le
boulon de pivot de pédale de frein arrière
(15) avec une graisse multiservice à base
d'urée ou équivalente.
12.Passer un produit de blocage sur le filetage
du boulon de pivot de pédale de frein.
13.Reposer les cache-poussière dans la pédale
de frein arrière (16).
70
Entretien de la Honda
14.Reposer le boulon de pivot avec la rondelle
(17), puis serrer le boulon de pivot au couple
spécifié :
36 N·m (3,7 kgf·m)
Accoupler le ressort de rappel de pédale de
frein (18) s'il a été déposé.
(14)
(15)
(18)
(14)
(14) cache-poussière
(15) boulon de pivot de pédale de frein
(16) pédale de frein arrière
(17) rondelle
(18) ressort de rappel de pédale de frein
15.Remplir le carter moteur avec de l'huile de
boîte de vitesses (page 57).
(16)
(17)
