4. Sicherstellen, dass sich der Kolben am
oberen Totpunkt des Verdichtungstakts
befindet (Seite 72).

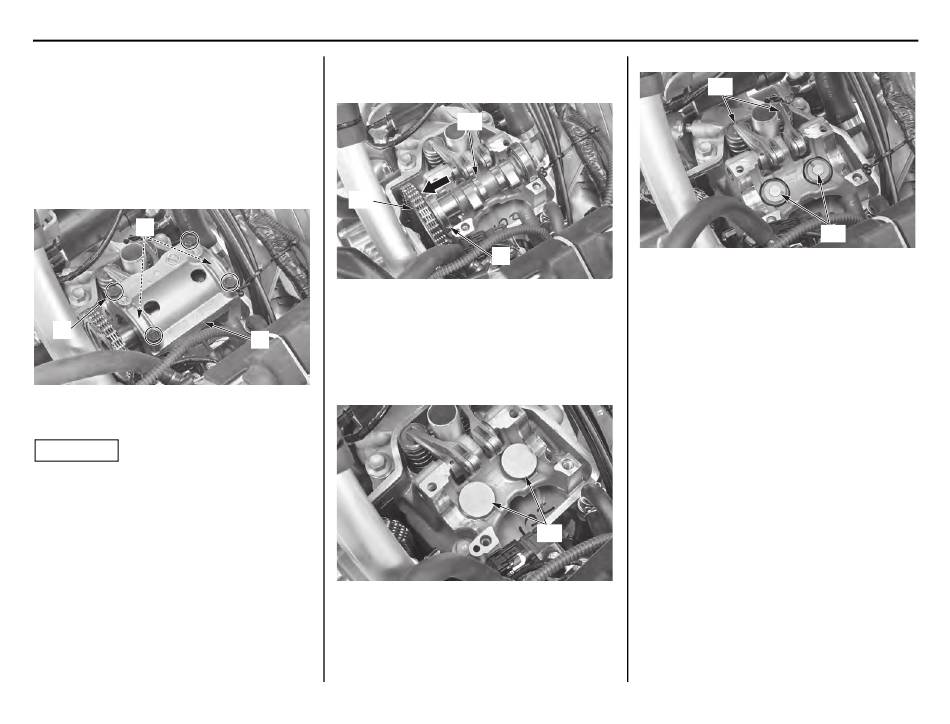

Die Nockenwellenhalterschrauben (6)
kreuzweise in zwei bis drei Durchgängen
lösen.
Nockenwellenhalterschrauben,
Anschlagringe (7) und Nockenwellenhalter
(8) abnehmen.
Anschlagringe können beim Abnehmen des
Nockenwellenhalters an diesem haften.
(7)
(6)
(6) Nockenwellenhalterschrauben
(7) Anschlagringe
(8) Nockenwellenhalter
ACHTUNG
Darauf achten, die Anschlagringe nicht in das
Kurbelgehäuse fallen zu lassen.
Am Nockenwellenhalter verbliebene
Anschlagringe vorsichtig abnehmen.
5. Das linke Nockenwellenlager (9)
verschieben, dann Nockenwelle (10) und
Steuerkette (11) abnehmen.
(11)
(9) linkes Nockenwellenlager
(10) Nockenwelle
(11) Steuerkette
6. Die Einlassventilstößel (12) abnehmen.
(8)
Die Einlassventilstößel und -beilagen nach der
ursprünglichen Einbaustelle, wie Einlass und
Auslass, rechts und links, sortiert ablegen, um
die spätere Identifizierung zu erleichtern.
(12) Einlassventilstößel
(10)
(9)
(12)
Ventilspiel
7. Die Ventilbeilagen (13) abnehmen.
(13)
(13) Ventilbeilagen
Warten Ihrer Honda
(13)
