Inbetriebnahme und
Konfiguration

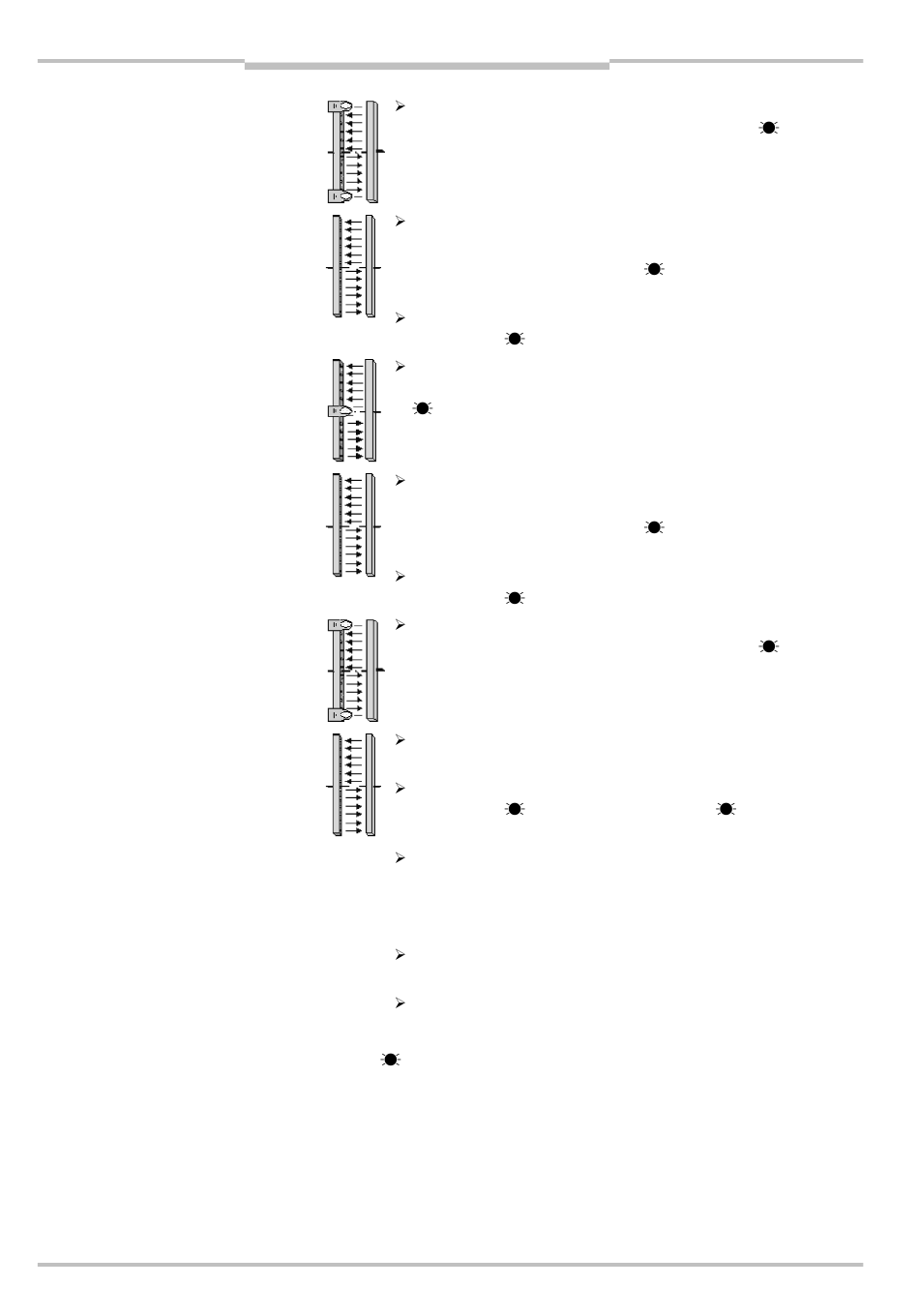

Schritt 3 Unterbrechen Sie innerhalb der nächsten 30 s das Schutzfeld des
Sicherheits-Lichtvorhangs außen, bis die COM-LED
blinkt (nach ca. 3 s).
Heben Sie die Unterbrechung innerhalb der nächsten 30 s wieder
auf.
Die Laufrichtung der LEDs 1 bis 5
weist auf den nächsten Eingriff in der Mitte hin.
Halten Sie das Schutzfeld des Sicherheits-Lichtvorhangs frei bis
die COM-LED
Schritt 4 Unterbrechen Sie innerhalb der nächsten 30 s das Schutzfeld des
Sicherheits-Lichtvorhangs erneut in der Mitte, bis die COM-LED
Heben Sie die Unterbrechung innerhalb der nächsten 30 s wieder
auf.
Die Laufrichtung der LEDs 1 bis 5
weist auf den nächsten Eingriff außen hin.
Halten Sie das Schutzfeld des Sicherheits-Lichtvorhangs frei, bis
die COM-LED
Schritt 5 Unterbrechen Sie innerhalb der nächsten 30 s das Schutzfeld des
Sicherheits-Lichtvorhangs außen, bis die COM-LED
blinkt (nach ca. 3 s).
Heben Sie die Unterbrechung innerhalb der nächsten 30 s wieder
auf.
Halten Sie das Schutzfeld des Sicherheits-Lichtvorhangs frei, bis
die COM-LED
(nach ca. 3 s).
Schritt 6 Schalten Sie den Sicherheits-Lichtvorhang innerhalb der
folgenden 2 Minuten aus.
Beim nächsten Einschalten sind EDM bzw. Rücksetzen
deaktiviert.
Schritt 7 Konfigurieren Sie anschließend die gewünschten Funktionen
(siehe Abschnitte 6.5 und 6.6 ab Seite 55)
Prüfen Sie die Wirksamkeit der Schutzeinrichtung wie in
Abschnitt 6.7 „Prüfhinweise" auf Seite 56 beschrieben.
Wenn die COM-LED Weiß während dem Deaktivieren der Konfiguration 2× hinter-
einander aufblinkt, dann wurde die Prozedur abgebrochen. Wiederholen Sie in diesem Fall
den gesamten Vorgang.
Weiß 1× blinkt (nach ca. 3 s).
Weiß 1× blinkt (nach ca. 3 s).
Weiß 1× blinkt (nach ca. 3 s).
Weiß und die LEDs 1 bis 5
Betriebsanleitung
miniTwin2
Weiß 1×
Blau zeigt nach innen; sie
Blau zeigt nach außen; sie
Weiß 1×
Blau 3× blinken
