Auflösung Am Ende Der Twin-Sticks - SICK miniTwin2 Betriebsanleitung

Betriebsanleitung
miniTwin2

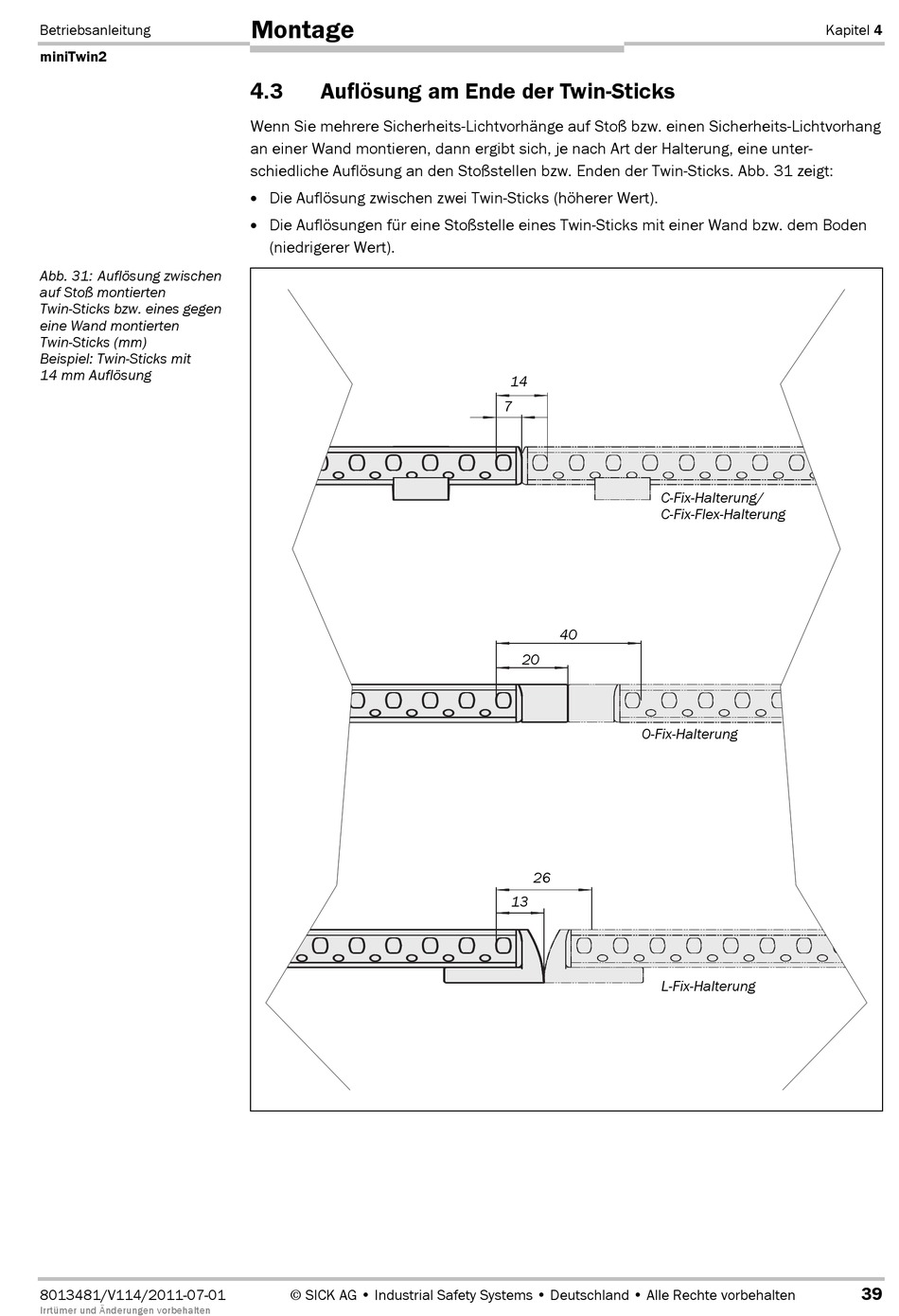

Abb. 31: Auflösung zwischen
auf Stoß montierten
TwinGSticks bzw. eines gegen
eine Wand montierten
TwinGSticks (mm)
Beispiel: Twin-Sticks mit
14 mm Auflösung
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Montage
4.3 Auflösung am Ende der Twin-Sticks
Wenn Sie mehrere Sicherheits-Lichtvorhänge auf Stoß bzw. einen Sicherheits-Lichtvorhang
an einer Wand montieren, dann ergibt sich, je nach Art der Halterung, eine unter-
schiedliche Auflösung an den Stoßstellen bzw. Enden der Twin-Sticks. Abb. 31 zeigt:
Die Auflösung zwischen zwei Twin-Sticks (höherer Wert).
Die Auflösungen für eine Stoßstelle eines Twin-Sticks mit einer Wand bzw. dem Boden
(niedrigerer Wert).
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
14
7
C-Fix-Halterung/
C-Fix-Flex-Halterung
40
20
O-Fix-Halterung
26
13
L-Fix-Halterung
Kapitel 4
39
