Kapitel 3

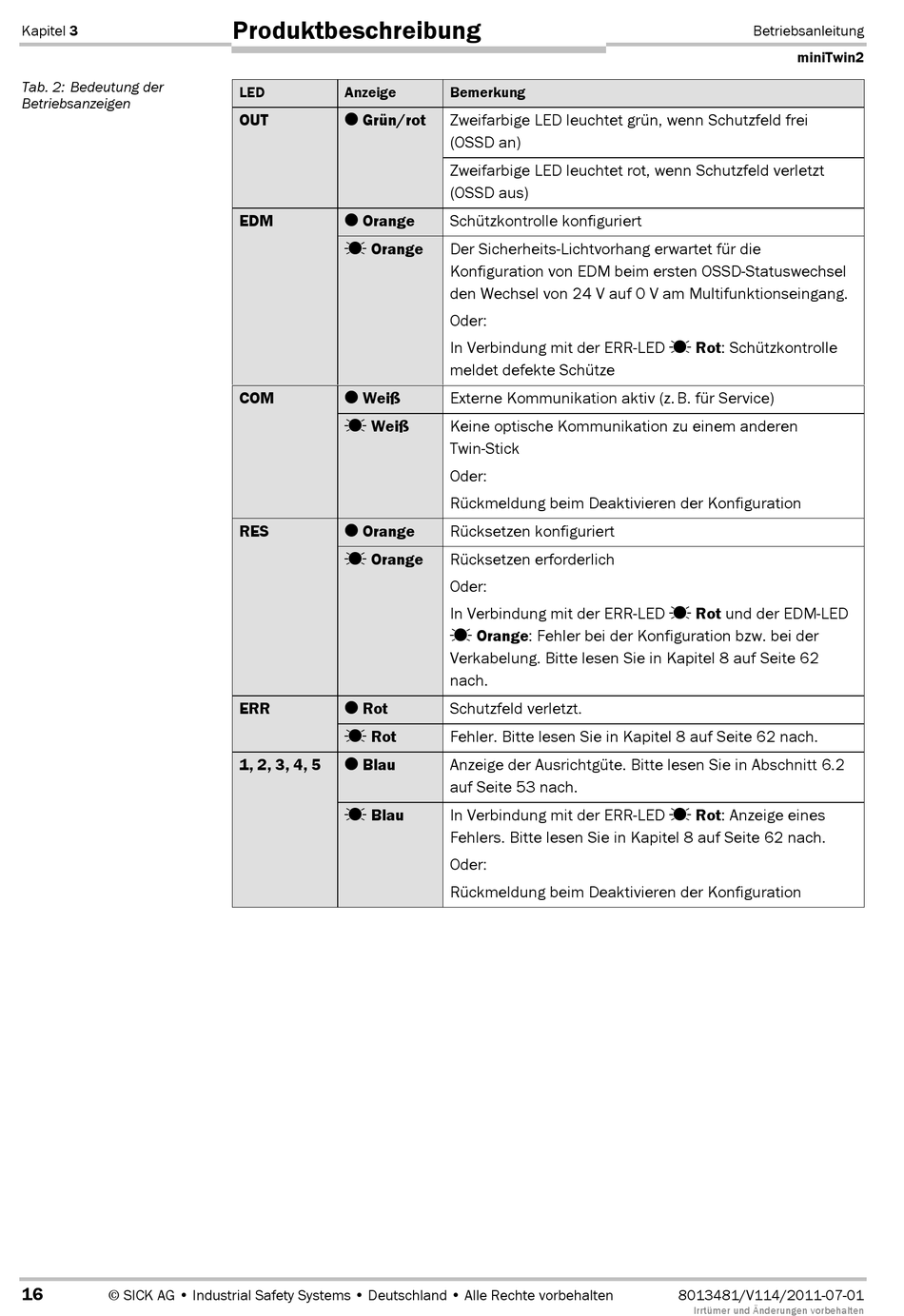

Tab. 2: Bedeutung der
Betriebsanzeigen
16
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Produktbeschreibung
LED Anzeige
OUT Grün/rot
EDM Orange
Orange
COM Weiß
Weiß
RES Orange
Orange
ERR Rot
Rot
1, 2, 3, 4, 5 Blau
Blau
Bemerkung
Zweifarbige LED leuchtet grün, wenn Schutzfeld frei
(OSSD an)
Zweifarbige LED leuchtet rot, wenn Schutzfeld verletzt
(OSSD aus)
Schützkontrolle konfiguriert
Der Sicherheits-Lichtvorhang erwartet für die
Konfiguration von EDM beim ersten OSSD-Statuswechsel
den Wechsel von 24 V auf 0 V am Multifunktionseingang.
Oder:
In Verbindung mit der ERR-LED
meldet defekte Schütze
Externe Kommunikation aktiv (z. B. für Service)
Keine optische Kommunikation zu einem anderen
TwinKStick
Oder:
Rückmeldung beim Deaktivieren der Konfiguration
Rücksetzen konfiguriert
Rücksetzen erforderlich
Oder:
In Verbindung mit der ERR-LED
Orange: Fehler bei der Konfiguration bzw. bei der
Verkabelung. Bitte lesen Sie in Kapitel 8 auf Seite 62
nach.
Schutzfeld verletzt.
Fehler. Bitte lesen Sie in Kapitel 8 auf Seite 62 nach.
Anzeige der Ausrichtgüte. Bitte lesen Sie in Abschnitt 6.2
auf Seite 53 nach.
In Verbindung mit der ERR-LED
Fehlers. Bitte lesen Sie in Kapitel 8 auf Seite 62 nach.
Oder:
Rückmeldung beim Deaktivieren der Konfiguration
Betriebsanleitung
miniTwin2
Rot: Schützkontrolle
Rot und der EDM-LED
Rot: Anzeige eines
8013481/V114/2011-07-01
