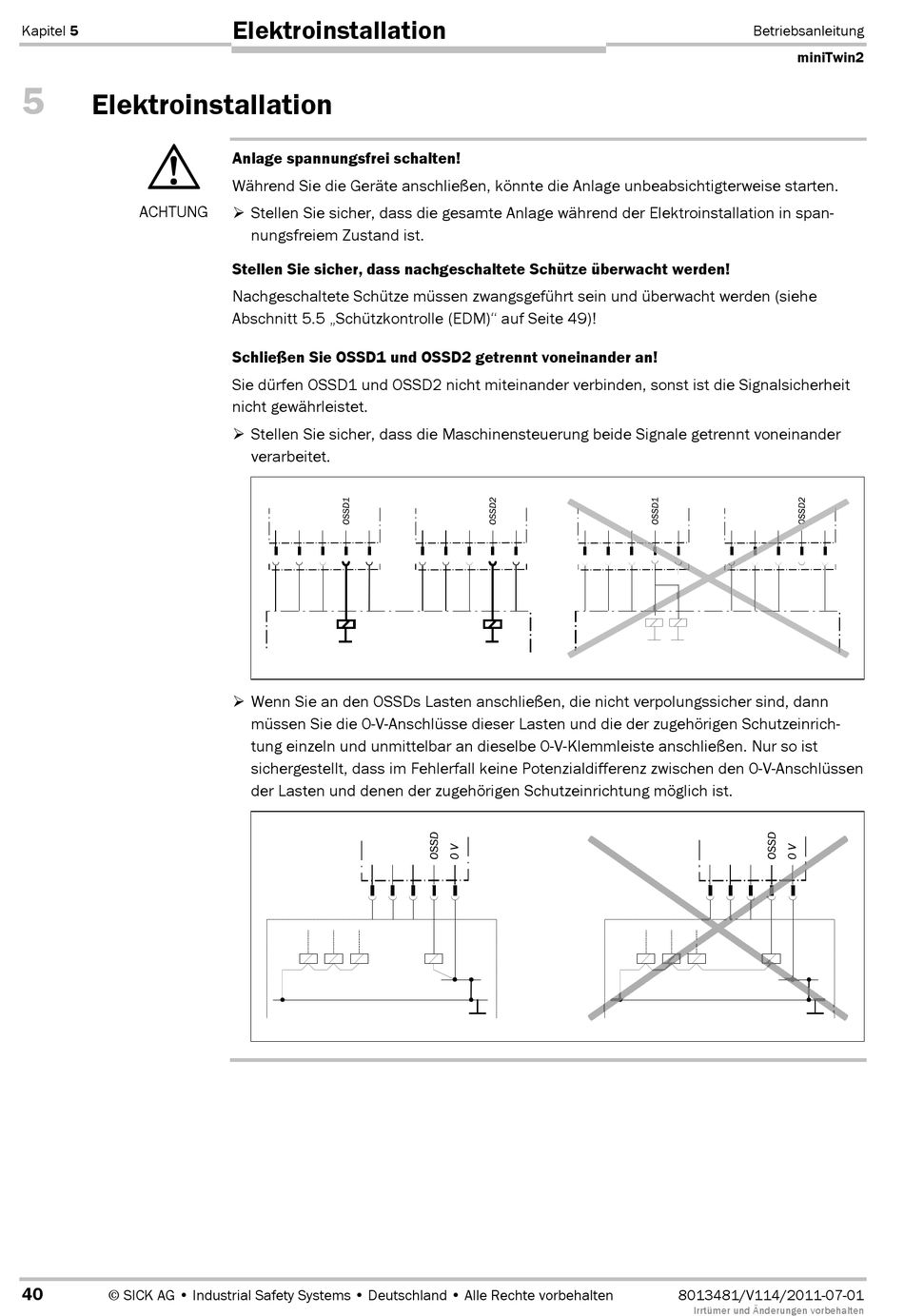

Kapitel 5
5

Elektroinstallation

ACHTUNG
40
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
Anlage spannungsfrei schalten!
Während Sie die Geräte anschließen, könnte die Anlage unbeabsichtigterweise starten.
Stellen Sie sicher, dass die gesamte Anlage während der Elektroinstallation in span-
nungsfreiem Zustand ist.
Stellen Sie sicher, dass nachgeschaltete Schütze überwacht werden!
Nachgeschaltete Schütze müssen zwangsgeführt sein und überwacht werden (siehe
Abschnitt 5.5 „Schützkontrolle (EDM)" auf Seite 49)!
Schließen Sie OSSD1 und OSSD2 getrennt voneinander an!
Sie dürfen OSSD1 und OSSD2 nicht miteinander verbinden, sonst ist die Signalsicherheit
nicht gewährleistet.
Stellen Sie sicher, dass die Maschinensteuerung beide Signale getrennt voneinander
verarbeitet.
Wenn Sie an den OSSDs Lasten anschließen, die nicht verpolungssicher sind, dann
müssen Sie die 0KVKAnschlüsse dieser Lasten und die der zugehörigen Schutzeinrich-
tung einzeln und unmittelbar an dieselbe 0KVKKlemmleiste anschließen. Nur so ist
sichergestellt, dass im Fehlerfall keine Potenzialdifferenz zwischen den 0KVKAnschlüssen
der Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.
