Kapitel 5

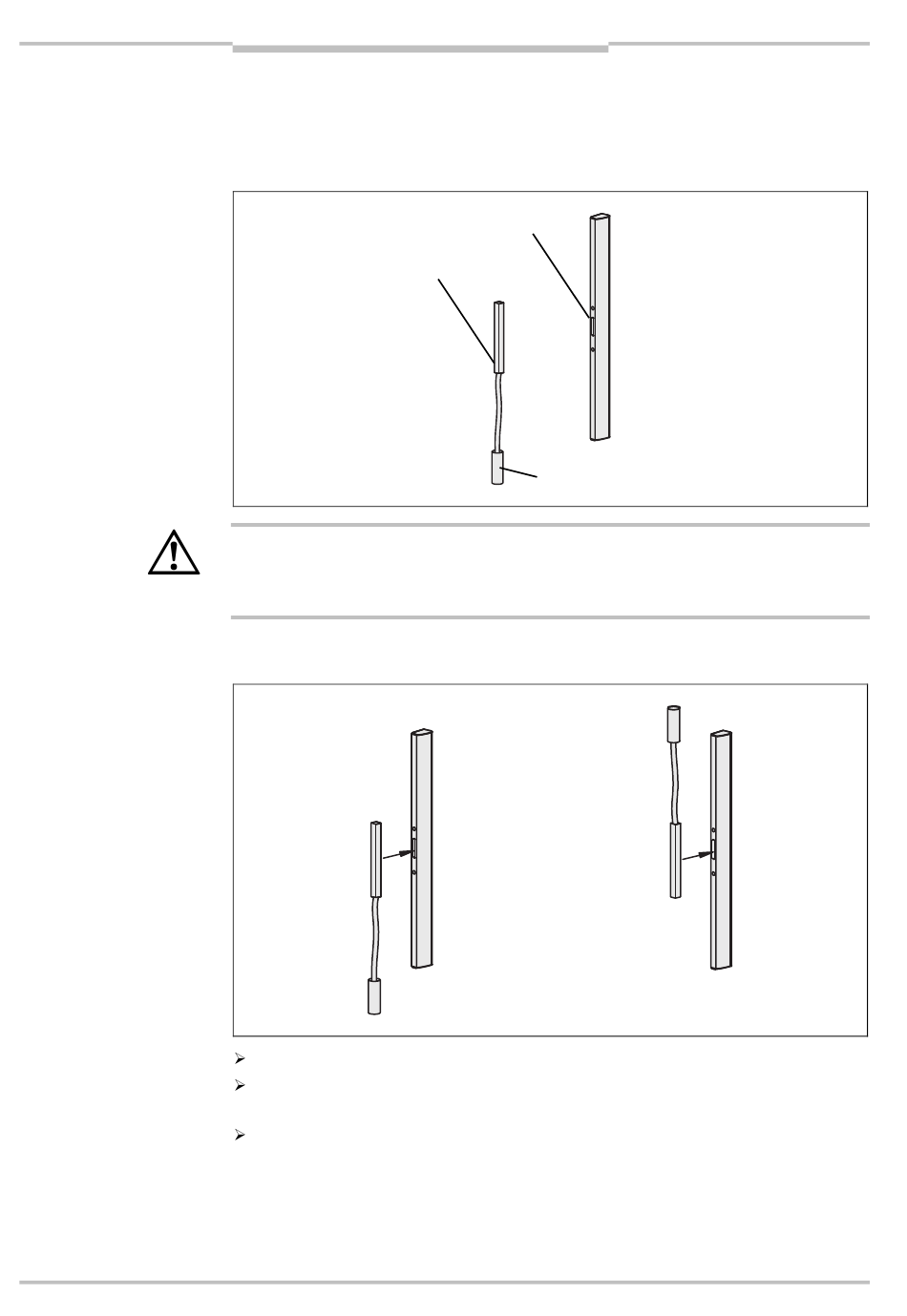

Abb. 32: Geräteanschluss
und Systemstecker mit

Systemanschluss

ACHTUNG
Abb. 33: Montage des
Systemsteckers
42
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
5.1 Systemanschluss
Der Sicherheits-Lichtvorhang miniTwin2 wird mit einem Systemstecker am Geräte-
anschluss angeschlossen. Für Standalone-Geräte steht ein Systemstecker mit einem
Systemanschluss zur Verfügung.
Systemstecker
Schließen Sie niemals Leitungen direkt am Geräteanschluss an!
Sie dürfen die Elektroinstallation des Sicherheits-Lichtvorhangs miniTwin2 nur mit Hilfe
des vorkonfigurierten Systemsteckers vornehmen (siehe Abb. 34 auf Seite 43).
Der Systemstecker kann auch um 180° gedreht auf dem Geräteanschluss montiert
werden.
Systemstecker
für Standalone-
Geräte
Stecken Sie den Systemstecker im spannungslosen Zustand auf den Geräteanschluss.
Befestigen Sie die Schrauben des Systemsteckers mit einem Drehmoment von maximal
1 Nm.
Verbinden Sie dann den Systemanschluss mit dem Anschluss Ihrer Applikation.
Geräteanschluss
Systemanschluss
Systemstecker um
180° gedreht
