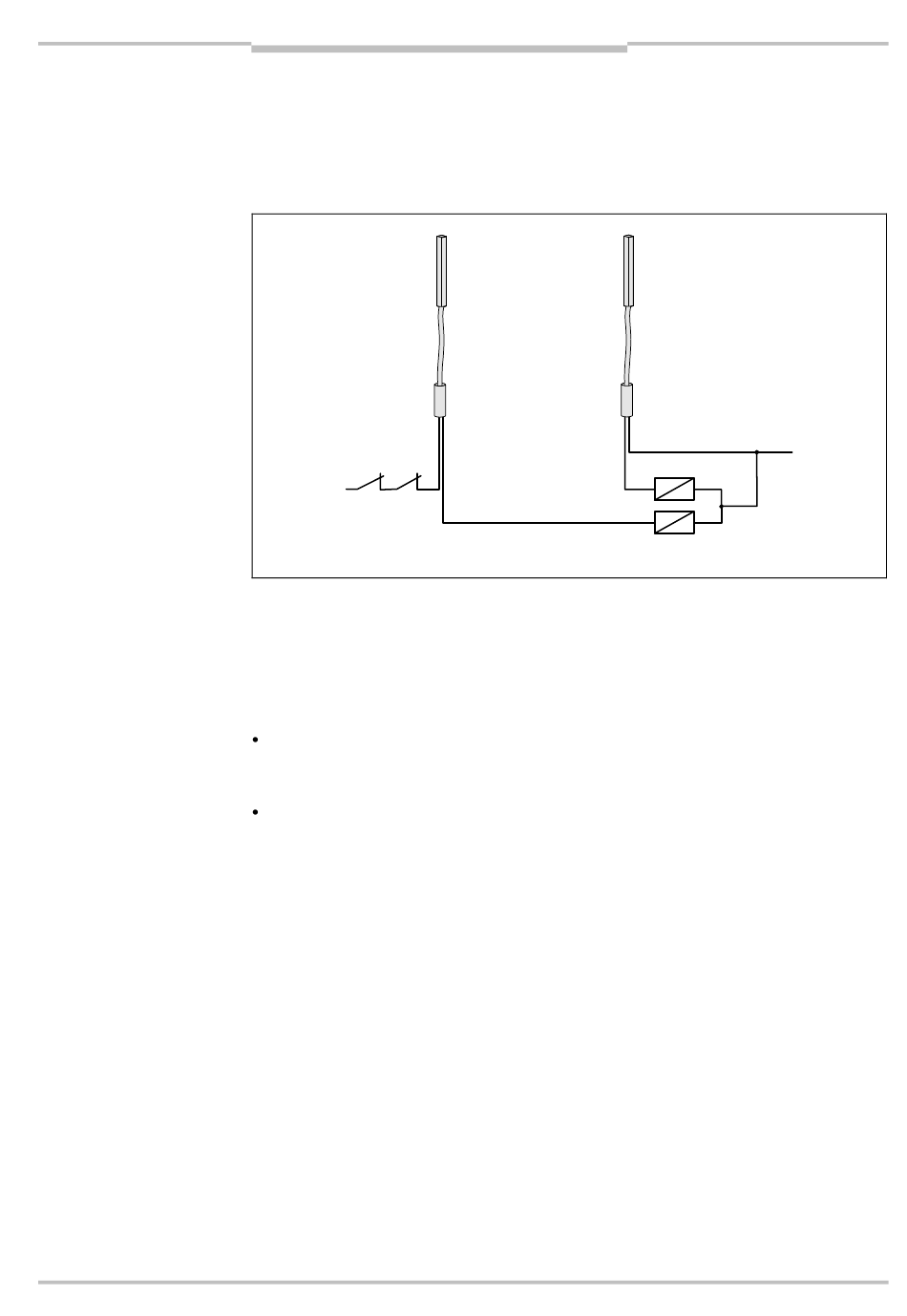

Abb. 40: Anschluss der
Schaltglieder an die
Schützkontrolle (EDM)
Hinweise
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Elektroinstallation
5.5 Schützkontrolle (EDM)
Die Schützkontrolle überprüft, ob die Schütze beim Ansprechen der Schutzeinrichtung tat-
sächlich abfallen. Wenn die Schützkontrolle nach einem versuchten Abschalten innerhalb
von 300 ms keine Reaktion der Schaltgeräte feststellt, dann schaltet sie die Schaltaus-
gänge wieder aus.
Pin 2
24 V DC
k1 k2
Elektrisch müssen Sie die Schützkontrolle dadurch realisieren, dass die beiden Öffner (k1,
k2) zwangsgeführt schließen, wenn die Schaltglieder (K1, K2) nach dem Ansprechen der
Schutzeinrichtung ihre Ruhelage erreichen. Am Eingang der Schützkontrolle liegen dann
24 V an. Liegen nach dem Ansprechen der Schutzeinrichtung keine 24 V an, dann ist
eines der Schaltglieder defekt und die Schützkontrolle unterbindet ein Wiederanlaufen der
Maschine.
Wenn Sie die zu überwachenden Schaltgliederkontakte am Schützkontrolleingang
(EDM) anschließen, dann wird EDM automatisch bei der Inbetriebnahme konfiguriert
(siehe Abschnitt 6.6 „Konfiguration Schützkontrolle (EDM)" auf Seite 56).
Sie müssen die zu überwachenden Schaltgliederkontakte gemeinsam am
Schützkontrolleingang (EDM) eines miniTwin2 anschließen.
