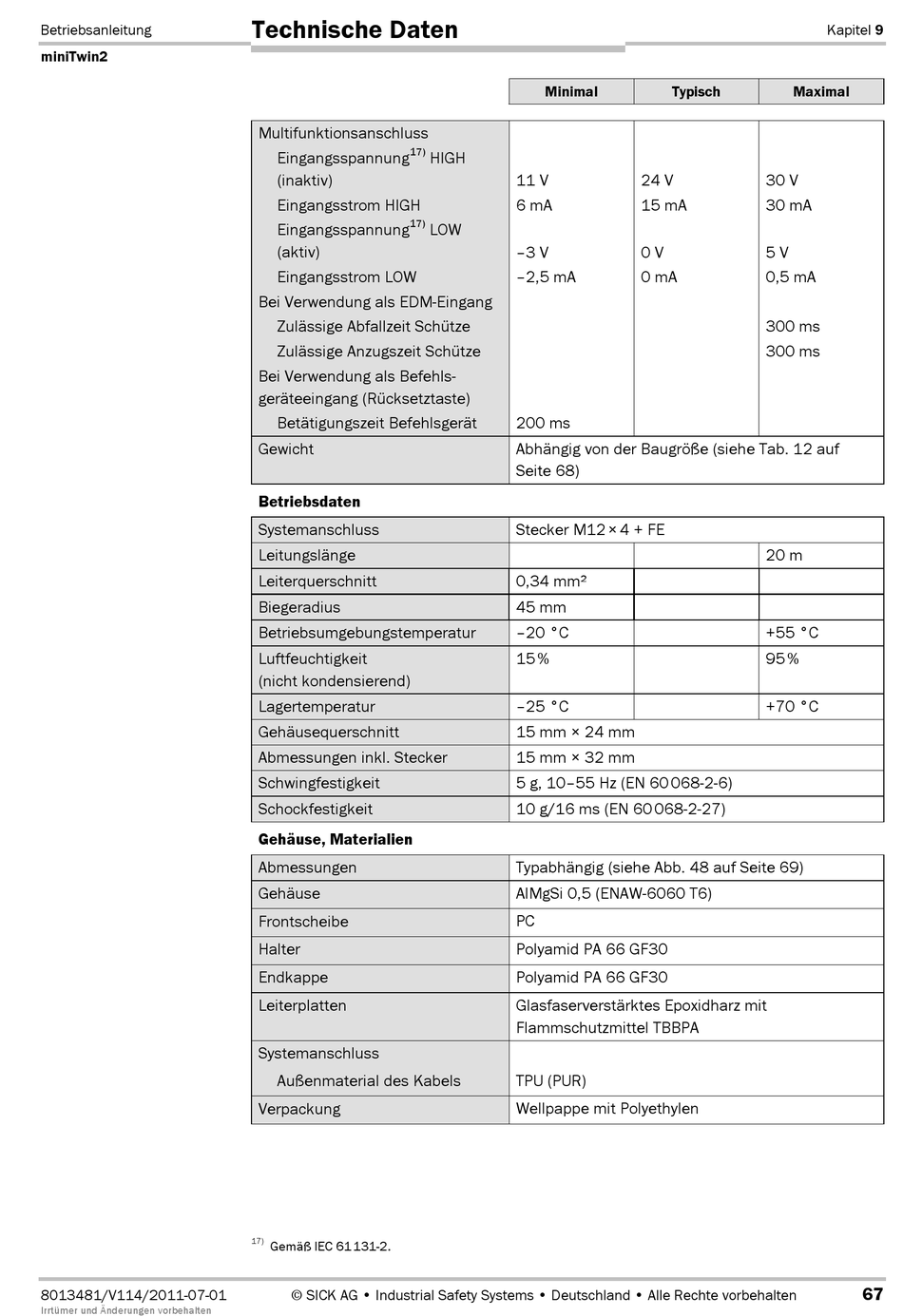

Technische Daten
Multifunktionsanschluss
17)
Eingangsspannung
(inaktiv)
Eingangsstrom HIGH
17)
Eingangsspannung
(aktiv)
Eingangsstrom LOW
Bei Verwendung als EDM-Eingang
Zulässige Abfallzeit Schütze
Zulässige Anzugszeit Schütze
Bei Verwendung als Befehls-
geräteeingang (Rücksetztaste)
Betätigungszeit Befehlsgerät
Gewicht
Betriebsdaten
Systemanschluss
Leitungslänge
Leiterquerschnitt
Biegeradius
Betriebsumgebungstemperatur
Luftfeuchtigkeit
(nicht kondensierend)
Lagertemperatur
Gehäusequerschnitt
Abmessungen inkl. Stecker
Schwingfestigkeit
Schockfestigkeit
Gehäuse, Materialien
Abmessungen
Gehäuse
Frontscheibe
Halter
Endkappe
Leiterplatten
Systemanschluss
Außenmaterial des Kabels
Verpackung
17)
Gemäß IEC 61 131K2.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Minimal
HIGH
11 V
6 mA
LOW
–3 V
–2,5 mA
200 ms
Abhängig von der Baugröße (siehe Tab. 12 auf
Seite 68)
Stecker M12 × 4 + FE
0,34 mm²
45 mm
–20 °C
15 %
–25 °C
15 mm × 24 mm
15 mm × 32 mm
5 g, 10–55 Hz (EN 60 068K2K6)
10 g/16 ms (EN 60 068K2K27)
Typabhängig (siehe Abb. 48 auf Seite 69)
AlMgSi 0,5 (ENAWK6060 T6)
PC
Polyamid PA 66 GF30
Polyamid PA 66 GF30
Glasfaserverstärktes Epoxidharz mit
Flammschutzmittel TBBPA
TPU (PUR)
Wellpappe mit Polyethylen
Typisch Maximal
24 V 30 V
15 mA 30 mA
0 V 5 V
0 mA 0,5 mA
300 ms
300 ms
20 m
+55 °C
95 %
+70 °C
Kapitel 9
