Betriebsanleitung
miniTwin2

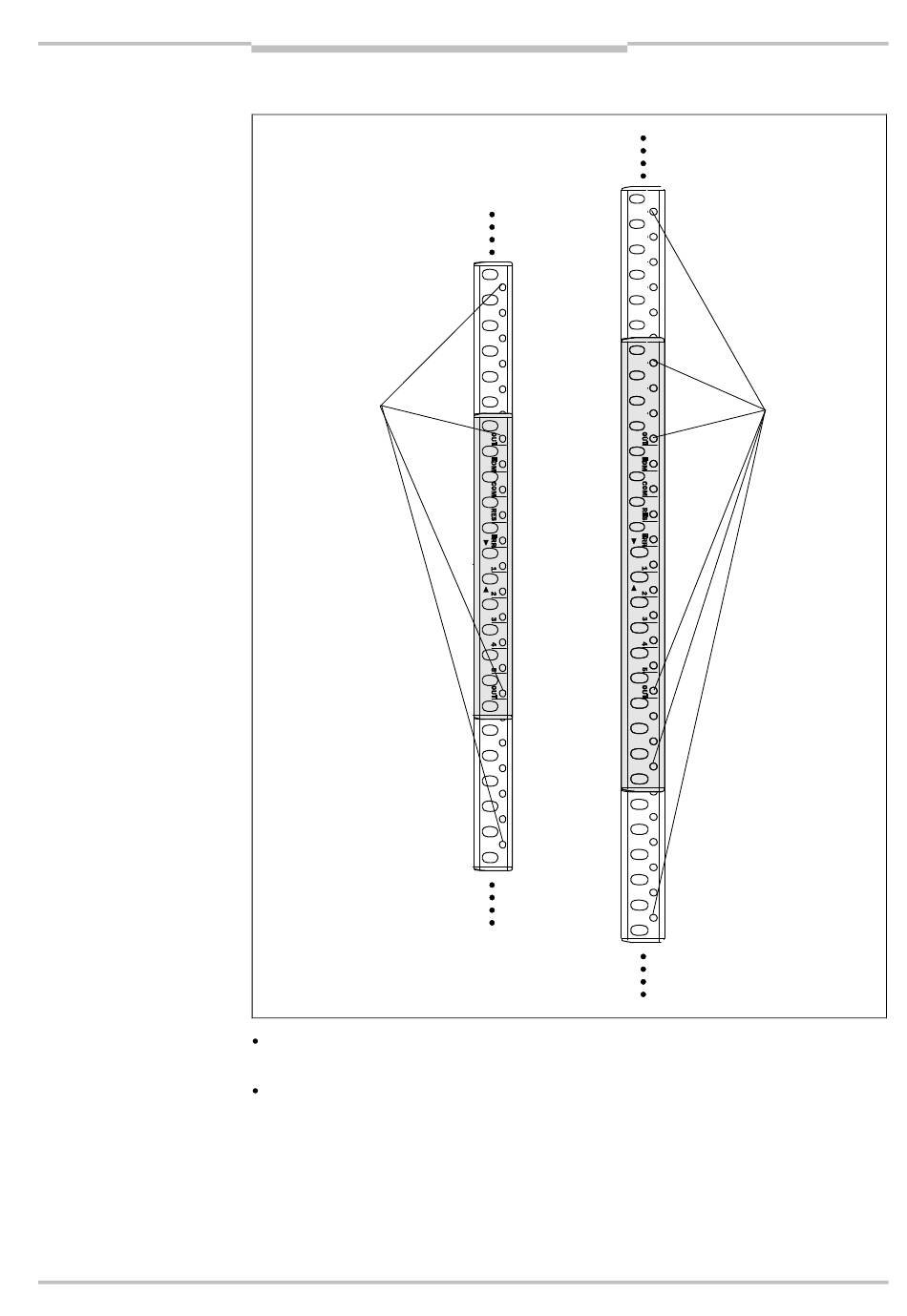

Abb. 7: Betriebsanzeigen
des miniTwin2
Hinweise
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Produktbeschreibung
3.4

Anzeigeelemente

Zweifarbige
LEDs
Grün/Rot
Leuchtende LEDs zeigen einen Status des Sicherheits-Lichtvorhangs miniTwin2 an.
Blinkende LEDs fordern Sie zu einer Aktion auf.
Abb. 7 zeigt die beiden kleinsten Schutzfeldhöhen 120 und 180 mm. Bei Sicherheits-
Lichtvorhängen mit größeren Schutzfeldern (240 mm, 300 mm etc.) befinden sich die
LED-Anzeigen immer in der Mitte des Schutzfeldes. Diese miniTwin2 besitzen weitere
zweifarbige LEDs, die jeweils alle 60 mm über und unter den Betriebsanzeigen
angebracht sind.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
300 mm
240 mm
180 mm
120 mm
Kapitel 3
Zweifarbige
LEDs
Grün/Rot
15
