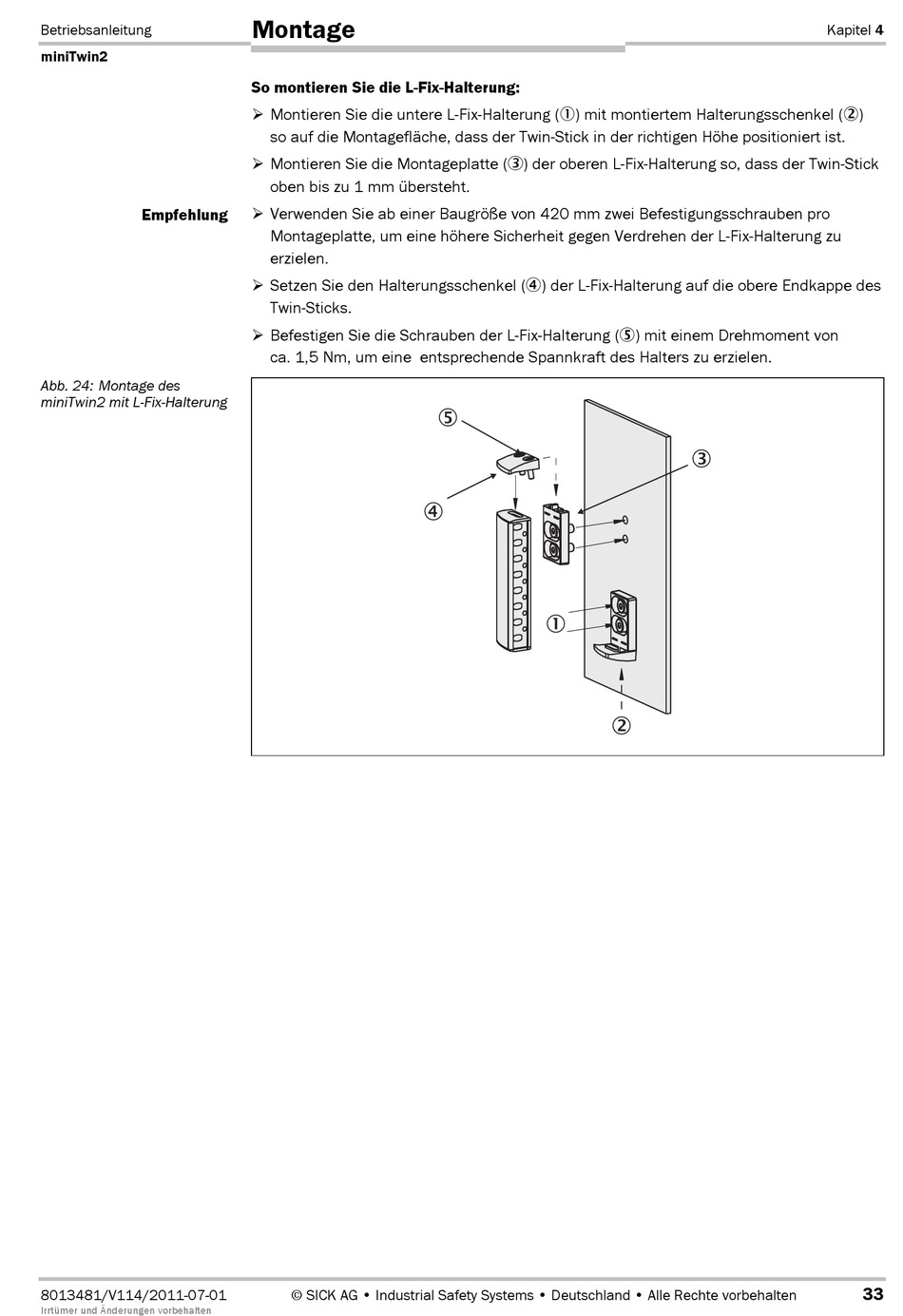

Abb. 24: Montage des
miniTwin2 mit LGFix-Halterung
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Montage
So montieren Sie die L-Fix-Halterung:
Montieren Sie die untere L-Fix-Halterung ( ) mit montiertem Halterungsschenkel ( )
so auf die Montagefläche, dass der Twin-Stick in der richtigen Höhe positioniert ist.
Montieren Sie die Montageplatte ( ) der oberen L-Fix-Halterung so, dass der Twin-Stick
oben bis zu 1 mm übersteht.
Verwenden Sie ab einer Baugröße von 420 mm zwei Befestigungsschrauben pro
Montageplatte, um eine höhere Sicherheit gegen Verdrehen der L-Fix-Halterung zu
erzielen.
Setzen Sie den Halterungsschenkel ( ) der L-Fix-Halterung auf die obere Endkappe des
Twin-Sticks.
Befestigen Sie die Schrauben der LKFix-Halterung ( ) mit einem Drehmoment von
ca. 1,5 Nm, um eine entsprechende Spannkraft des Halters zu erzielen.
