Betriebsanleitung
miniTwin2

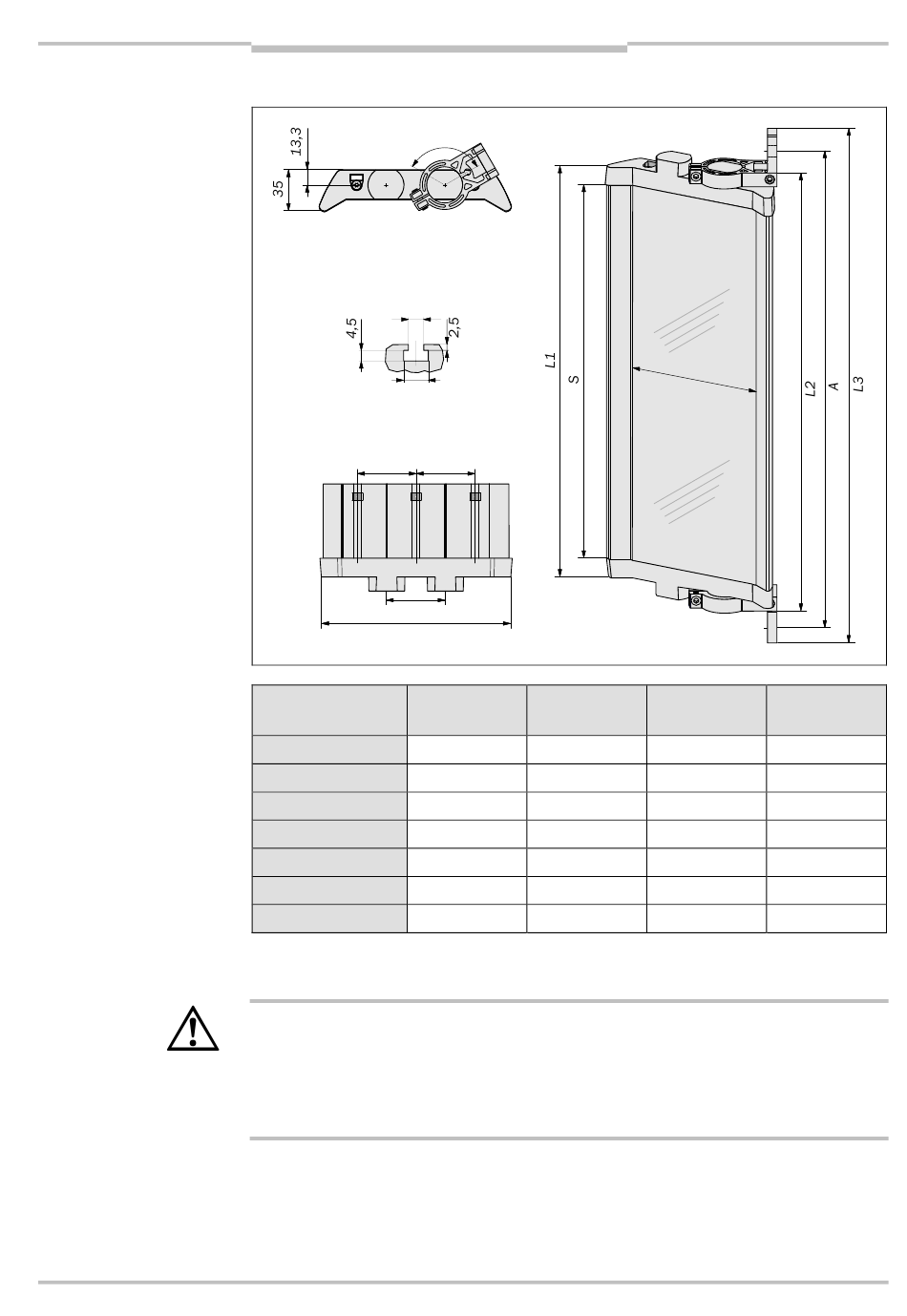

Abb. 53: Maßbild Umlenk-
spiegel PNS125 (mm)
Tab. 15: Von der Spiegel-
höhe abhängige Maße des
Umlenkspiegels PNS125
ACHTUNG
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Technische Daten
9.3.6

Umlenkspiegel PNS125

Befestigung mit
Swivel-Mount-Halterung
(Art.-Nr. 2019659)
6,5
10,5
Schiebemutternut für
Seitmontage
50
50
164
Spiegelhöhe S
[mm]
340
490
640
790
940
1090
1240
Bei Verwendung von Umlenkspiegeln reduziert sich die nutzbare Reichweite (siehe
Abschnitt 9.1 „Datenblatt" auf Seite 65).
Verwenden Sie keine Umlenkspiegel, wenn mit Tropfenbildung oder starker Verschmut-
zung der Umlenkspiegel zu rechnen ist!
Tropfenbildung oder starke Verschmutzung können das Reflexionsverhalten negativ
beeinflussen. Die Anlage wird in ihrer Schutzfunktion beeinflusst und damit unsicher.
Dann besteht Gefahr für den Bediener.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
±60°
50
Maß L1 Maß L2
[mm] [mm]
372 396
522 546
672 696
822 846
972 996
1122 1146
1272 1296
Kapitel 9
123
Maß L3 Maß A
[mm] [mm]
460 440
610 590
760 740
910 890
1060 1040
1210 1190
1360 1340
73
