Betriebsanleitung
miniTwin2

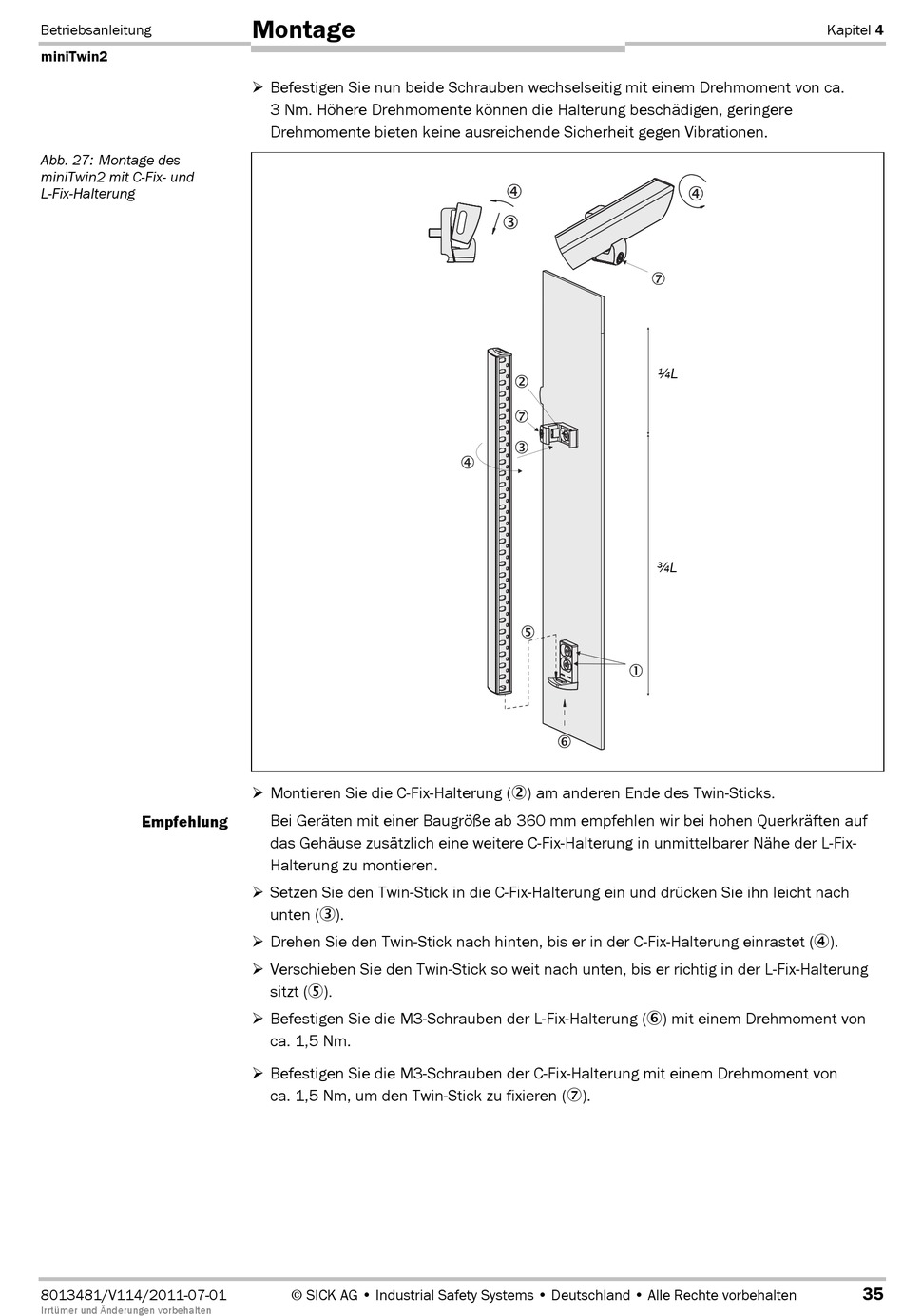

Abb. 27: Montage des
miniTwin2 mit CGFixG und
LGFix-Halterung
Empfehlung
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Montage
Befestigen Sie nun beide Schrauben wechselseitig mit einem Drehmoment von ca.
3 Nm. Höhere Drehmomente können die Halterung beschädigen, geringere
Drehmomente bieten keine ausreichende Sicherheit gegen Vibrationen.
Montieren Sie die CKFix-Halterung ( ) am anderen Ende des Twin-Sticks.
Bei Geräten mit einer Baugröße ab 360 mm empfehlen wir bei hohen Querkräften auf
das Gehäuse zusätzlich eine weitere CKFix-Halterung in unmittelbarer Nähe der LKFix-
Halterung zu montieren.
Setzen Sie den Twin-Stick in die CKFix-Halterung ein und drücken Sie ihn leicht nach
unten ( ).
Drehen Sie den Twin-Stick nach hinten, bis er in der CKFix-Halterung einrastet ( ).
Verschieben Sie den Twin-Stick so weit nach unten, bis er richtig in der LKFix-Halterung
sitzt ( ).
Befestigen Sie die M3-Schrauben der LKFix-Halterung ( ) mit einem Drehmoment von
ca. 1,5 Nm.
Befestigen Sie die M3-Schrauben der CKFix-Halterung mit einem Drehmoment von
ca. 1,5 Nm, um den Twin-Stick zu fixieren ( ).
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 4
¼L
¾L
35
