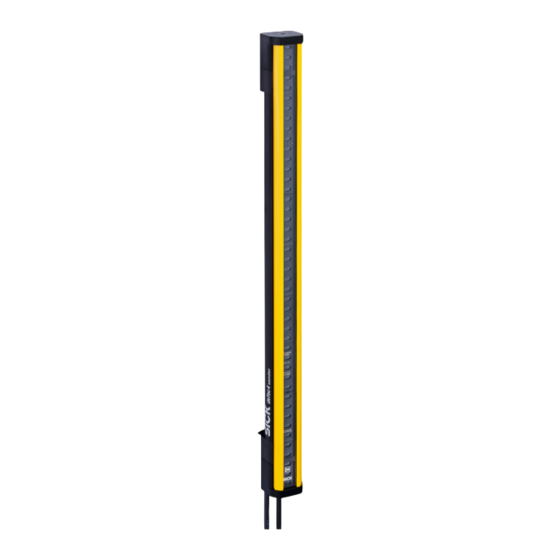

  • Seite 1 M O N T A G E A N L E I T U N G deTec4 Sicherheits-Lichtvorhang...

  • Seite 2: Sicherheits-Lichtvorhang

    M O N T A G E A N L E I T U N G deTec4 Sicherheits-Lichtvorhang...

  • Seite 3: Zu Diesem Dokument

    Rot/Gelb/Grün Statusanzeige STATE Sicherheits-Lichtvorhänge mit Schutzfeldhöhe > 300 mm haben mehrere LEDs für die Feldanzeige. 8022020/ZYO3/2018-05-15 | SICK M O N T A G E A N L E I T U N G | deTec4 Irrtümer und Änderungen vorbehalten...

  • Seite 4: Systemstecker Montieren

    Systemstecker mit den zwei unverlierbaren Schrauben am Sicherheits-Lichtvor‐ hang festschrauben. Drehmoment 0,5 Nm ± 0,1 Nm. M O N T A G E A N L E I T U N G | deTec4 8022020/ZYO3/2018-05-15 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 5 Mit der M5-Schraube durch die QuickFix-Halterung an den Profilrahmen. Am Profilrahmen ist ein Nutenstein erforderlich (§). 8022020/ZYO3/2018-05-15 | SICK M O N T A G E A N L E I T U N G | deTec4 Irrtümer und Änderungen vorbehalten...

  • Seite 6: Anschlussbelegung

    +24 V DC (Eingang Span‐ +24 V DC (Eingang Span‐ nungsversorgung) nungsversorgung) Weiß In2 (Taster Laser-Ausricht‐ OSSD1 hilfe) M O N T A G E A N L E I T U N G | deTec4 8022020/ZYO3/2018-05-15 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 7 Sender r Empfänger Weiß Nicht belegt RES (Eingang Rücksetztas‐ ter) oder Override (Eingang Override) 8022020/ZYO3/2018-05-15 | SICK M O N T A G E A N L E I T U N G | deTec4 Irrtümer und Änderungen vorbehalten...
  • Seite 8 (Einzelsystem oder letzter Guest: RES [Eingang Rück‐ setztaster] Host oder erster von 2 Guests: Eingang OSSD) M O N T A G E A N L E I T U N G | deTec4 8022020/ZYO3/2018-05-15 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 9 Bei Kaskade mit zwei Guest-Geräten: Zusätzlich Erweiterungsanschluss von Guest 1 mit Systemanschluss von Guest 2 verbinden. 8022020/ZYO3/2018-05-15 | SICK M O N T A G E A N L E I T U N G | deTec4 Irrtümer und Änderungen vorbehalten...
  • Seite 10 5 6 7 8 " " 1 2 3 4 § § § " " § M O N T A G E A N L E I T U N G | deTec4 8022020/ZYO3/2018-05-15 | SICK Irrtümer und Änderungen vorbehalten...
